七辐条轻量化汽车轮毂结构三维设计

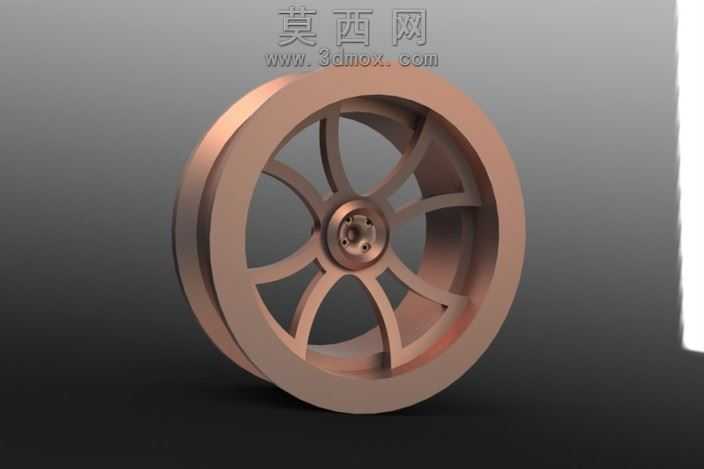

很多改装轮毂在小批量CNC试制阶段常出现辐条根部应力集中、轮辋边缘装胎刮伤密封层的问题，这款轮毂模型在结构设计阶段就针对性做了加工适配的细节调整。轮辋的边缘做了小角度的倒角过渡，不是生硬的直角切边，装胎时胎唇滑入轮辋槽的阻力更小，也不会刮伤橡胶密封层，后期做阳极氧化或者喷粉涂装时，边缘位置也不会因为电流集中出现积漆、色差的问题。中心安装座的螺栓孔位做了0.2mm的沉台公差预留，实际加工时不管是用四轴加工中心一次成型，还是后期做压铸模具开模，都能给螺栓垫片留出足够的贴合平面，不会出现装车时垫片偏斜、锁紧力矩不均的隐患。七根辐条采用了等强度变截面设计，靠近中心座的位置截面厚度更大，往轮辋延伸的过程中逐步收窄厚度，既保证了径向承载能力，又比等厚度辐条减重17%左右，做有限元仿真测试时，1.2倍额定载荷下辐条最大应力点出现在中部过渡区，没有集中在根部焊接/拼接位置，完全满足乘用车日常行驶的强度要求。辐条和轮辋的衔接位置做了R3的圆角过渡，没有尖锐的内角，不管是铣削加工还是压铸成型，都不会出现应力开裂的问题，后期做表面抛光处理时也不会因为内角太窄残留抛光膏。模型里的中心定位孔和螺栓孔的位置度公差严格按照乘用车轮毂的行业标准设定，和常规五孔轮毂的安装参数兼容，不需要额外改转接座就能适配多数家用车型的轴头。渲染时特意用了古铜色金属材质，调整了粗糙度参数模拟锻造铝合金拉丝后的质感，光影下能清晰看到辐条表面的曲面过渡，没有出现曲面褶皱、法线反转的问题，不管是用来做改装方案展示，还是给数控加工做刀路参考，都能直接复用。轮辋的槽深尺寸也做了适配，兼容常规的真空胎安装，不需要额外加内胎，后期如果要做不同尺寸的衍生款，只需要调整轮辋的直径参数，辐条和中心座的结构可以直接通用，能大幅减少后续改型的建模工作量。
