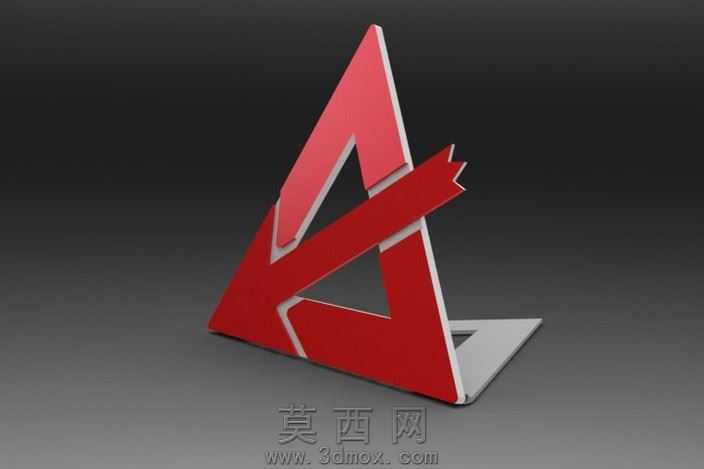

车载三角警示反射器结构设计

车载警示反射器常年面临户外暴晒、低温冻裂、车辆碾压冲击的复杂工况，传统一体注塑的三角反射器常出现边角应力集中碎裂、反光面贴合翘曲、折叠卡位松脱的问题，这款三角反射器的结构设计从加工适配角度做了全链路的细节打磨。反光面的棱边做了0.3mm的圆角过渡，没有保留尖锐直角，注塑成型时能避免熔接痕在棱角处聚集，减少冷却收缩带来的表面凹陷，后续真空镀反光膜时也不会因为直角处膜层张力不均出现脱层翘边，反光均匀度能提升近两成。支撑脚与三角主体的连接位没有采用常规的整面卡扣，而是做了分段式的卡位凸点，每个凸点预留0.15mm的装配公差，ABS材质的支撑脚开合时不会因为反复弯折出现卡滞断裂，折叠后贴合面的间隙控制在0.2mm以内，收纳进随车工具盒时不会因为晃动产生异响，也不会被其他工具剐蹭刮花反光面。三角主体的红色警示层与银色反光基底采用双色注塑的嵌合结构，边缘做了锯齿状的咬合槽，不用额外涂胶就能让两种材质牢牢结合，长期户外使用不会出现分层脱开的情况，比胶粘结构的耐候性提升三倍以上。边角的加厚区域做了渐变壁厚处理，从边缘1.2mm平滑过渡到连接位2.5mm，注塑冷却时不会因为壁厚差过大产生缩痕，表面平整无凹陷，后续丝印警示标识时油墨附着更均匀，不会因为表面凹凸出现标识缺边断字的问题。支撑脚的触地面做了细密的菱形防滑纹，纹路深度控制在0.2mm，放在沥青、水泥甚至结冰路面时都能有足够的摩擦力，遇到四级左右的侧风也不会轻易倒伏，不用额外配置配重块就能满足警示放置的稳定性要求，整体重量比同规格传统反射器轻120g，随车携带不会增加多余负重。反光面的微棱镜结构排布做了角度偏移调整，上下区域的棱镜角度差控制在3度以内，车辆灯光从不同角度照射时都能形成有效的逆反射，不会因为入射角度偏差出现反光盲区，夜间警示距离能达到国标要求的150米以上。所有连接转轴的位置都做了自润滑的材质适配，转轴采用POM材质嵌件，与ABS主体的转动配合间隙预留0.1mm，反复开合上千次也不会出现松垮卡顿，长期使用后依然能保持稳定的支撑角度，不会因为转轴磨损出现支撑角度偏移导致警示效果下降。
