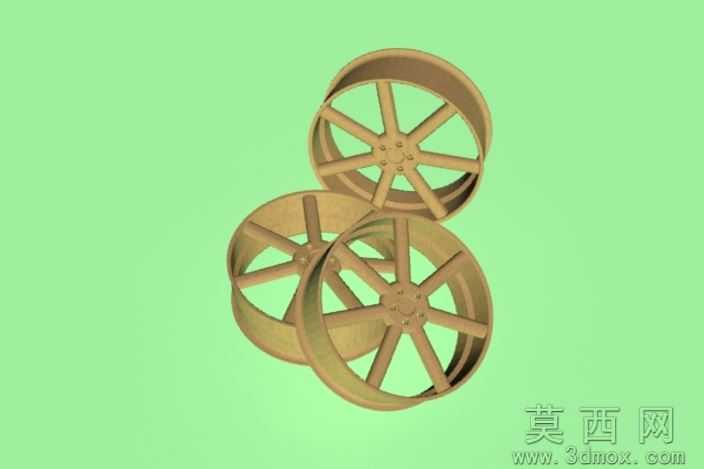

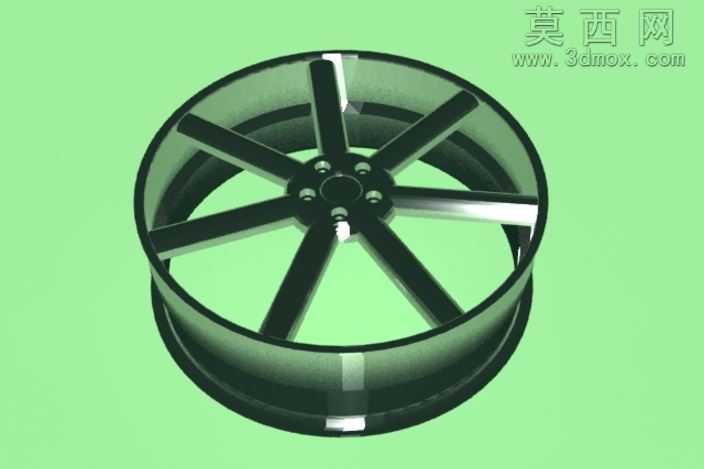

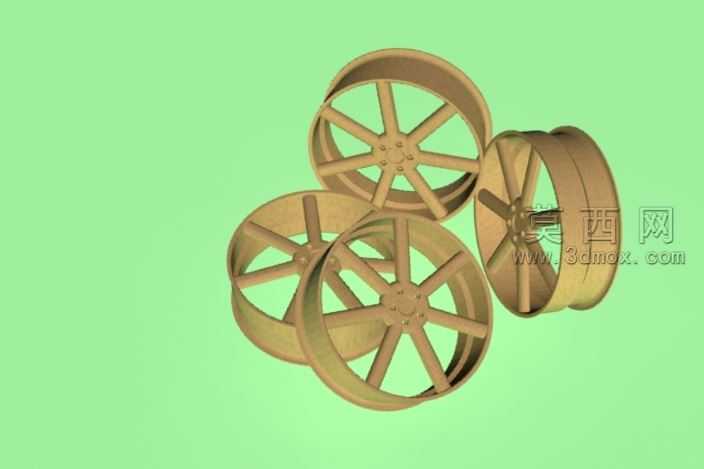

七辐条轻量化乘用车合金轮毂结构设计

低压铸造铝合金轮辋生产中，轮辐与轮辋衔接处的热节缩松一直是良品率卡脖子的核心问题，这款七辐条轮毂的结构设计，从根源上适配了铸造过程的铝液充型与冷却收缩逻辑。七根等距分布的宽辐条采用变截面过渡设计，靠近轮毂中心安装座的位置辐条厚度收窄1.2mm，向轮辋延伸的过程中逐步加宽加厚，既避免了中心安装区域壁厚差过大导致的冷却不均，也让铝液从中心浇口注入后能顺着辐条的渐变截面平稳流向轮辋边缘，减少充型过程中的卷气、冷隔缺陷。轮辋与辐条的衔接圆角没有采用常规的统一R角设计，而是根据每根辐条的受力走向调整圆角半径，辐条受力侧的圆角放大至R8，非受力侧收至R5，既分散了车辆过坎时轮辋受到的径向冲击载荷，也让铸造时该位置的冷却速度与周边区域保持一致，不会因为局部壁厚堆积产生内部缩孔，后续机加工气门孔、动平衡校准的时候也不会因为内部缺陷出现漏气问题。中心安装面的螺栓孔周边做了0.3mm的凸台设计，这个细节很多建模时容易忽略，实际装车时轮毂与半轴法兰面贴合，凸台能抵消法兰面的平面度误差，避免高速行驶时因为贴合面存在间隙产生轮毂抖动，也能分散螺栓锁紧时的压应力，不会因为长期交变载荷导致螺栓孔周边出现应力开裂。轮辋的胎圈座位置做了15度的标准锥面过渡，锥面的表面粗糙度预留了0.8mm的机加工余量，建模时就把拔模斜度控制在1.5度，既方便铸造脱模，也减少后续机加工的切削量，避免因为切削量过大破坏轮辋表面的致密铸造层。辐条背面的减重槽没有做等深设计，靠近中心的位置槽深2mm，靠近轮辋的位置槽深收至1mm，在保证辐条整体抗弯强度满足1200kg径向载荷要求的前提下，单只轮毂重量比同尺寸等厚辐条设计轻了0.8kg，簧下质量的降低能直接提升车辆的转向响应与减震效果。轮缘位置做了加厚的防脱坎设计，坎高比常规民用轮毂高2mm，车辆在低胎压过弯时轮胎不会轻易从轮辋上脱开，兼顾了日常行驶的安全性与偶尔激烈驾驶的使用需求。整个模型的曲面过渡全部保持G2连续，没有尖锐的棱角转折，一方面是铸造时不会出现应力集中的尖角位置，另一方面后续做表面喷涂、抛光处理的时候，漆层能均匀附着在曲面表面，不会因为棱角位置漆层过薄出现使用过程中的掉漆、腐蚀问题。
