带镂空法兰底座的筒状夹具装置

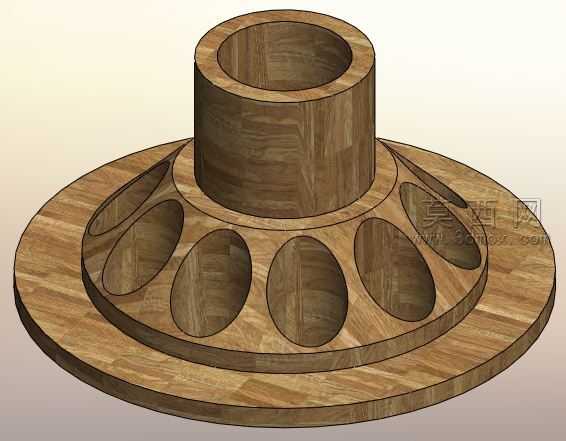

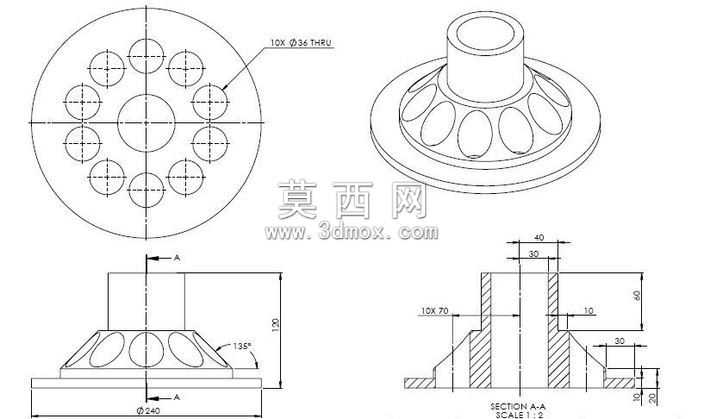

该作品为一款结构精巧的夹具装置三维建模作品，建模阶段采用参数化设计思路完成整体结构搭建，首先以中心同轴的圆柱筒作为核心夹持主体，确定整体的轴向基准与径向尺寸约束，后续围绕中心筒构建底部的圆盘法兰底座，在法兰底座与中心筒的衔接位置设置过渡圆角，避免应力集中的同时优化结构的流畅性。建模过程中重点处理法兰盘上的周向均匀分布的椭圆镂空结构，通过圆周阵列命令完成所有镂空特征的排布，保证每个镂空槽的尺寸、间距完全一致，既减轻了装置整体重量，也兼顾了结构的力学性能，避免实体法兰过于厚重的问题。材质渲染阶段选用了仿实木纹理材质，通过调整纹理映射方向，让木纹走向贴合零件的曲面形态，在中心筒的圆柱面、法兰盘的环形平面以及镂空槽的内壁上都呈现出自然连续的纹理效果，同时搭配哑光的材质质感，弱化金属材质的冰冷感，让整体模型呈现出温润的视觉效果，渲染时采用柔和的漫反射光源，在零件的转折处形成自然的明暗过渡，清晰展现出每个结构的轮廓层次。结构设计上，中心筒的中空内腔用于容纳待夹持的轴类工件，底部法兰盘可通过螺栓穿过预留的安装位完成与工作台面的固定，周向的镂空结构不仅减重，还可作为辅助的夹持操作位，方便作业时调整工件位置，整体结构没有冗余的多余特征，所有造型都服务于夹持定位的功能需求，设计思路遵循实用优先的原则，在保证结构强度的前提下尽可能简化造型，降低加工制造的难度，适合作为基础工装夹具用于轻型工件的定位装夹作业，建模过程中所有特征都保留了完整的参数化历史记录，可根据实际使用需求调整中心筒内径、法兰盘直径、镂空槽数量等关键尺寸，快速适配不同规格的工件装夹需求。
