大型铜件焊铣加工专用长条式夹具结构

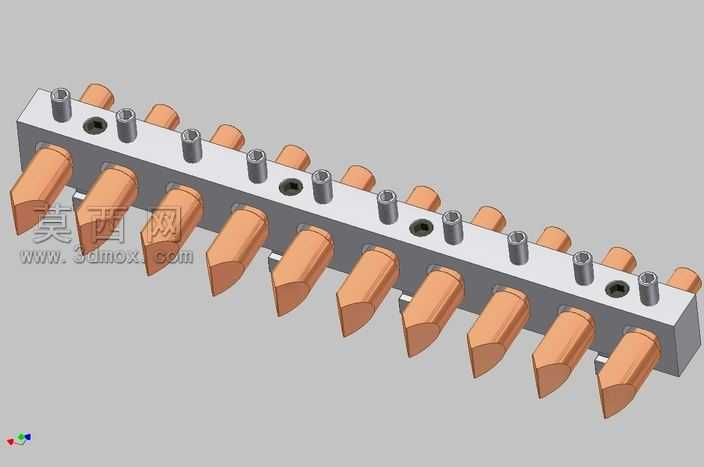

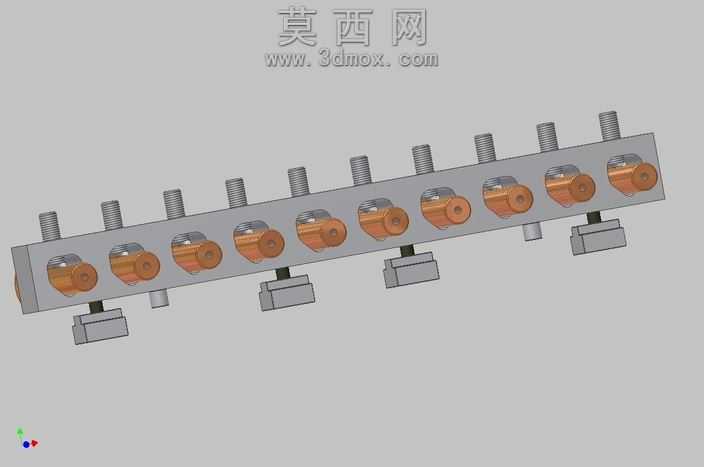

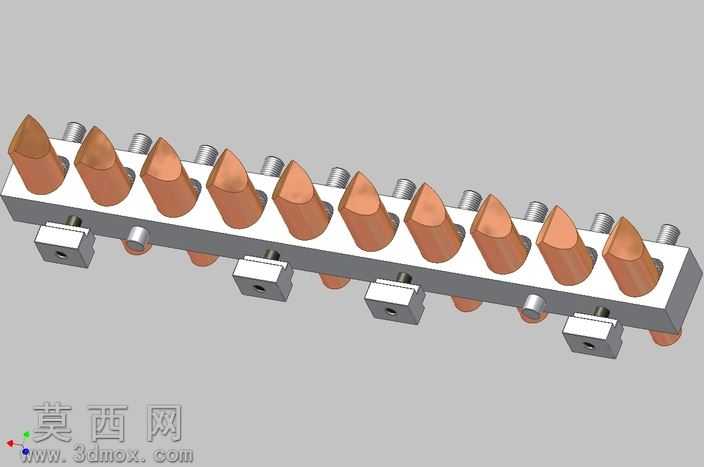

本模型为针对大型铜质工件焊铣工序设计的专用长条式夹具，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机加工工装的设计规范，对所有装配间隙、定位基准、装夹受力点均做了精准的尺寸约束，确保模型可直接导出工程图用于实际生产加工。模型渲染阶段采用了写实材质方案：夹具主体基座赋予哑光银灰色金属材质，模拟45号钢调质处理后的表面质感，表面做了细微的磨砂纹理处理，还原实际工装使用中的轻微磨损质感；装夹接触的铜质压头部分赋予紫铜材质，调整了金属粗糙度与反射参数，还原紫铜特有的暖橙金属色泽与柔和反光效果；基座上的锁紧螺栓采用亮面镀锌钢材质，通过高光与暗部的对比突出螺纹结构的细节，不同材质的区分让模型结构层次清晰，各部件功能一目了然。结构设计上，夹具采用长条形一体化钢制基座作为承载主体，基座沿长度方向等距排布多组定位孔与锁紧螺孔，每个装夹单元对应一个紫铜材质的仿形压头，压头端部根据待加工铜件的接触面做了匹配的型面设计，确保装夹时接触面积充足，避免装夹应力集中导致铜件变形；基座上间隔设置的定位销孔用于夹具与机床工作台的精准定位，保证焊铣工序的加工基准统一，相邻装夹单元的间距经过反复校核，既保证多工件同时装夹的加工效率，又预留了足够的焊枪、铣刀操作空间，避免加工过程中发生干涉。设计思路围绕大型铜件焊铣加工的痛点展开：铜材质质地偏软，普通平口钳装夹易产生压痕与变形，因此采用多组仿形铜压头分散装夹压力，同时压头与工件材质相近，避免装夹过程中刮伤工件表面；长条式排布的结构适配长条形大型铜件的装夹需求，可实现一次装夹完成多段位置的焊接与铣削加工，减少重复装夹的定位误差，提升加工精度与效率；所有锁紧部件均采用标准内六角螺栓，配件通用性强，后期维护更换成本低，基座上的沉孔设计让螺栓头部不突出基座表面，避免加工过程中与刀具发生碰撞，整体结构兼顾装夹稳定性、操作便捷性与加工安全性，完全满足大型铜件焊铣工序的实际生产使用需求。
