贝尔齿轮马达三维结构设计模型

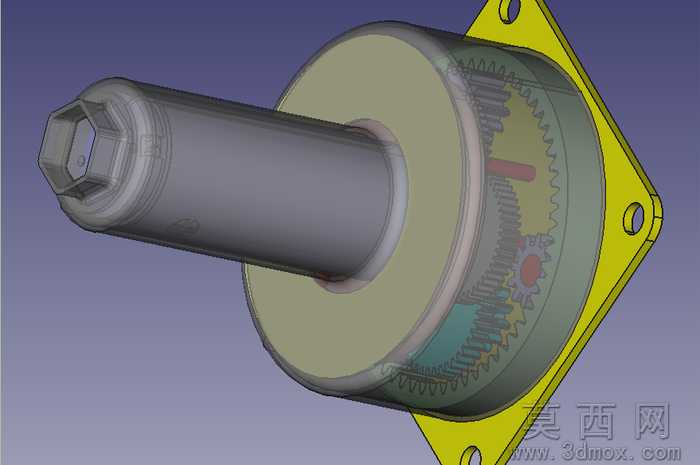

本模型为贝尔齿轮马达的三维结构设计成果，建模过程中对齿轮马达的各组成部件进行了精准的参数化还原，完整呈现了该类液压动力元件的内部构造与外部装配形态。建模阶段首先依据齿轮马达的对称结构特性，确定了进出油口等径对称的布局基准，先构建外部带安装孔的菱形法兰安装座，采用金属黄材质模拟法兰的钢制安装基体，对安装孔做了倒角与同轴度约束处理，保证安装定位的结构合理性。主体筒身部分采用半透明磨砂灰材质进行渲染，既可以直观展示外部的六角进油端接口形态，又能够透过筒壁观察内部的齿轮啮合结构，进油端的六角结构做了棱角倒钝处理，还原实际加工的工艺特征。内部结构建模严格遵循齿轮马达的设计逻辑，主动齿轮与从动齿轮的齿数参数按照齿轮马达比齿轮泵齿数更多的设计要求设定，精准还原了齿轮副的啮合间隙与齿形轮廓，浮动侧板、卸荷槽均采用对称布置结构，匹配马达正反转的工作需求，轴承部分采用滚动轴承结构建模，还原其降低启动摩擦阻力的设计作用，单独构建了外泄漏油孔的油路结构，清晰展示轴承部分泄漏油引出壳体的通路设计。渲染阶段对不同部件赋予差异化材质，齿轮部件采用金属钢材质体现传动件的刚性特征，密封部位采用深色橡胶材质区分功能部件，内部油腔部分做了半透明着色处理，直观展示液压油的作用空间。整个模型的装配约束完全按照实际产品的装配关系设置，各部件无干涉错位，完整还原了齿轮马达为适应正反转、降低转矩脉动、减少摩擦损失所做的全部结构设计，清晰呈现了该类液压动力元件的工作原理与结构特征，可用于液压元件的结构展示、原理教学以及相关液压系统的配套选型参考。
