桌面式子低音扬声器爆炸结构三维设计

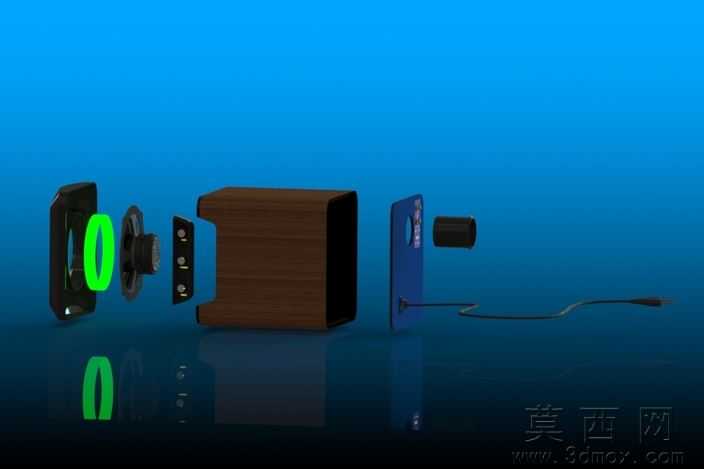

本作品为桌面型子低音扬声器的三维结构设计，采用SolidWorks完成全参数化建模，通过爆炸视图的呈现形式完整拆解产品各组成部件，清晰展现电声产品从外装配件到核心发声单元的装配逻辑与层级关系。建模过程中首先依据桌面音频设备的使用场景确定整体尺寸边界，将木质外箱体作为基础承载部件，对箱体的壁厚、内腔容积、边角倒圆做精准参数化设定，还原木质材质的细腻纹理与哑光质感，保证箱体结构既满足声学谐振的容积要求，又适配桌面摆放的视觉协调性。核心发声单元部分，依次构建振膜、定心支片、磁路组件、盆架结构，对振膜的曲面弧度、磁钢的圆柱尺寸、接线端子的卡位结构做细节还原，其中绿色高亮的振膜部件单独赋予半透明荧光材质，在爆炸视图中直观区分核心发声组件与外围结构件。箱体侧部的接线面板、音频连接线、后置倒相管部件均按照实物比例建模，还原线材的自然弯曲形态、接口的插拔卡位结构，倒相管的长度与内径参数匹配低音单元的谐振频率需求，保证声学结构设计的合理性。渲染环节采用深蓝色渐变背景搭配底部反光台面，通过定向光源打光突出各部件的轮廓质感，木质箱体的深棕木纹、金属部件的哑光黑质感、振膜的荧光通透效果均通过材质参数调整实现真实还原，爆炸视图的部件排布遵循实际装配顺序，从左至右依次排布前装饰面板、发声单元组件、固定压片、主箱体、接线背板、外置配件，各部件间保持均匀的透视间距，既保证结构展示的清晰度，又维持整体画面的视觉平衡。设计过程中兼顾外观美学与结构实用性，所有部件的连接卡位、螺丝固定位均做对应建模，可直接用于装配干涉检查、结构验证与外观方案评审，完整还原桌面低音音箱从外部壳体到内部核心电声组件的全部结构细节。
