传统木工滑动燕尾榫拼接结构设计

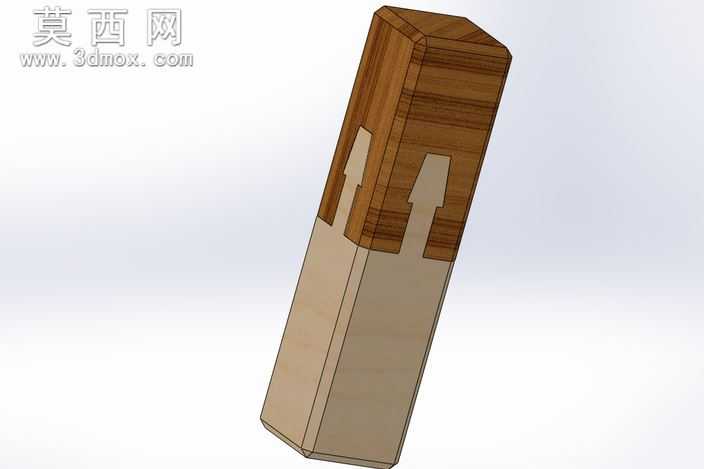

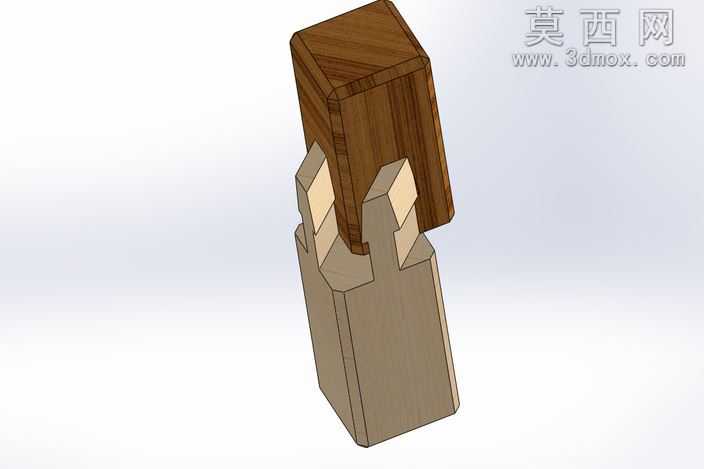

本作品为传统木工滑动燕尾拼接结构的三维建模成果，建模过程依托参数化三维设计软件完成，首先对日式传统木工接木工艺的核心结构进行拆解分析，梳理滑动燕尾榫的咬合逻辑、滑动行程与限位关系，确定两个拼接构件的基准面与配合公差。建模阶段先绘制构件的截面轮廓，通过拉伸、切除等基础特征生成构件基体，针对燕尾榫头的特殊梯形截面，采用精准的尺寸约束保证榫头与榫槽的斜面角度完全匹配，避免拼接时出现卡滞或间隙过大的问题；同时对构件边缘做微小的倒角处理，还原实木构件加工后的自然边缘形态，避免尖锐棱角不符合实际木工加工的特征。材质渲染阶段，为上下两段构件分别赋予不同色调的实木材质，上段构件选用深棕色木纹材质，还原硬木的纹理走向与哑光质感，下段构件选用浅米色实木材质，调整木纹的贴图坐标让纹理顺着构件长度方向延伸，同时添加轻微的材质粗糙度与凹凸贴图，模拟实木表面的细微肌理，让渲染效果更贴近真实木材的视觉感受。结构设计上，该滑动燕尾拼接采用贯通式滑动配合设计，榫头与榫槽的接触面设置合理的配合间隙，既保证两个构件可以顺着燕尾导向方向顺畅滑动完成拼接，又能在拼接到位后通过燕尾结构的自锁特性限制垂直于滑动方向的位移，实现构件的牢固连接，无需额外金属固件即可完成结构固定，适配木梁受损部位的替换接长需求。设计过程中重点还原传统木工榫卯的精巧受力逻辑，通过三维建模的干涉检查功能验证拼接全程无结构冲突，对榫头端部做导向斜角处理，方便实际加工后构件的对位装配，整体模型完整还原了滑动燕尾拼接的结构细节，可用于传统木工工艺的结构展示、木构件修复方案的参考，也可作为木工技艺教学的三维演示素材，帮助理解传统榫卯结构不用一钉一胶即可实现牢固连接的设计智慧。
