带开关波斯款旅行转换插座结构设计

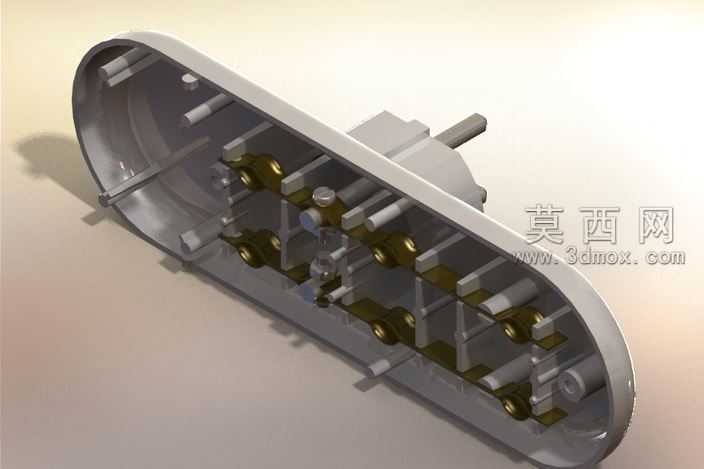

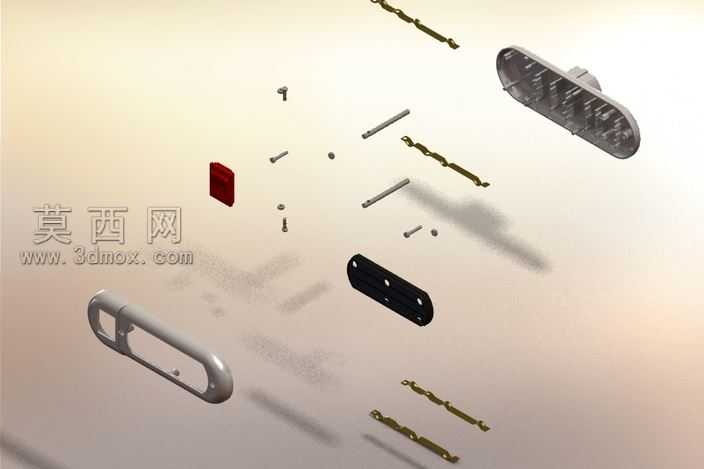

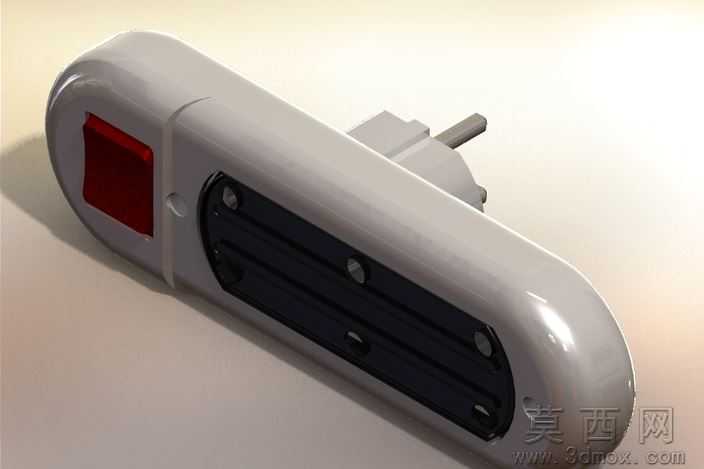

本作品为适配伊朗德黑兰马汉电气使用场景的旅行转换插座三维建模作品，建模过程以工业级三维软件为载体，严格遵循民用低压电器的结构设计规范开展全流程制作。建模初期先梳理旅行转换插座的核心功能逻辑：一端为适配波斯地区标准的电源插脚，另一端为多规格通用插孔位，同时集成独立电源开关实现通断控制，首先通过草绘绘制产品的整体轮廓曲线，确定长条形圆润机身的基础尺寸，对机身两端做圆弧过渡处理，既提升手持插拔的握持舒适度，也避免尖锐边角带来的使用磕碰风险。主体结构建模采用实体建模与曲面建模结合的方式，外壳部分先构建基础实体，再通过抽壳命令生成均匀壁厚的壳体结构，壁厚参数参考民用插座外壳的通用标准设置，保证结构强度的同时控制产品整体重量；插脚部分单独建模，按照波斯地区插头的标准尺寸确定插脚的直径、伸出长度与安装间距，插脚与壳体的衔接位置做定位卡槽结构，保证插脚装配后的结构稳定性，避免使用过程中出现插脚松动移位的问题。开关模块建模还原翘板式开关的结构特征，开关按键与壳体的安装位做适配的卡扣结构，预留开关动作的活动间隙，同时在开关对应位置的壳体上做红色透光区域的结构预留，匹配开关状态的视觉提示需求。插孔区域建模还原多规格插孔的内部铜片卡位结构，插孔面板做下沉式设计，避免异物轻易触碰内部导电结构，提升使用安全性。材质与渲染环节，外壳主体采用哑光浅灰色工程塑料材质，调整材质的粗糙度参数模拟常用插座外壳的磨砂质感，还原ABS工程塑料的真实视觉表现；插孔面板采用哑光黑色工程塑料材质，与浅灰色机身形成清晰的视觉区分；开关按键采用半透明红色PC材质，调整材质的透光率与折射参数，模拟开关指示灯透出的视觉效果；金属插脚采用抛光金属材质，调整金属的反射率与高光参数，还原铜质镀镍插脚的金属光泽。渲染阶段采用柔和的室内漫射光源，调整光源角度突出机身的曲面过渡与结构细节，通过阴影效果强化产品的立体感，最终呈现的渲染图清晰展现产品的外观特征与结构布局。整个建模过程充分考虑旅行转换插座的便携性与实用性，圆润的机身造型方便收纳携带，各部件的装配结构均做了对应的限位与卡扣设计，保证产品装配后的结构紧密性，符合民用电气配件的设计要求。
