集成式工业泵组设备三维结构设计

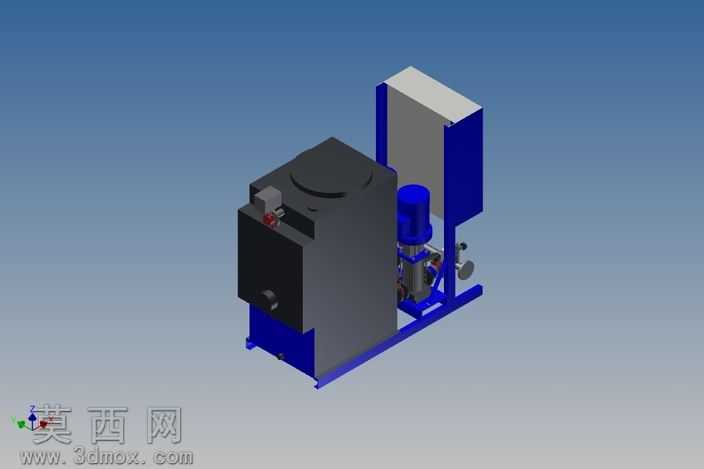

本作品为集成式工业泵组的三维建模设计成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成泵体核心腔室、动力驱动组件、管路连接部件、支撑机架、外置储液箱体、电控接线模块等单个零件的参数化建模，再通过同轴、重合、平行、距离等标准装配约束完成整体装配，确保各部件的装配间隙、运动干涉均经过校验，完全符合实际工业产品的装配逻辑。渲染阶段采用工业产品常用的蓝灰渐变背景，搭配柔和的环境漫反射光照，对不同部件赋予差异化的材质表现：主体储液箱体采用哑光深灰工程塑料材质，表面添加细微的磨砂质感，还原工业设备外壳的真实触感；支撑机架采用亮蓝色金属烤漆材质，突出结构支撑件的辨识度；泵体核心过流部件采用银灰色金属材质，添加轻微的金属反光效果，体现金属加工件的精密质感；管路接头、紧固件等小部件采用镀铬亮面材质，区分不同功能零件的材质差异。结构设计上，该泵组采用集成化布局，将储液单元、泵体动力单元、控制单元整合在同一支撑机架上，左侧为电控与防护舱段，中部为泵体核心动力与管路连接区域，右侧为大容量储液箱体，顶部预留接线与吊装接口，底部机架设置可调支撑脚，既保证了设备运行时的结构稳定性，又缩减了整体占地空间，同时预留了充足的管路维护与接线操作空间。设计过程中充分考虑了工业泵组的实际使用需求，对管路走向进行了优化，避免出现直角弯折造成的流体阻力过大问题，各连接法兰的位置均符合通用管路安装标准，可直接对接常规工业管路系统，支撑机架采用型材拼接结构，在保证结构强度的同时降低了整体重量，外置的电控舱做了独立分隔设计，避免流体渗漏对电气部件造成影响，整体模型的细节还原度高，从紧固件的倒角、箱体的冲压圆角到管路的密封槽结构均逐一还原，可用于产品展示、结构验证、教学演示等多个场景。
