雪佛兰r4传输泵转子结构三维设计

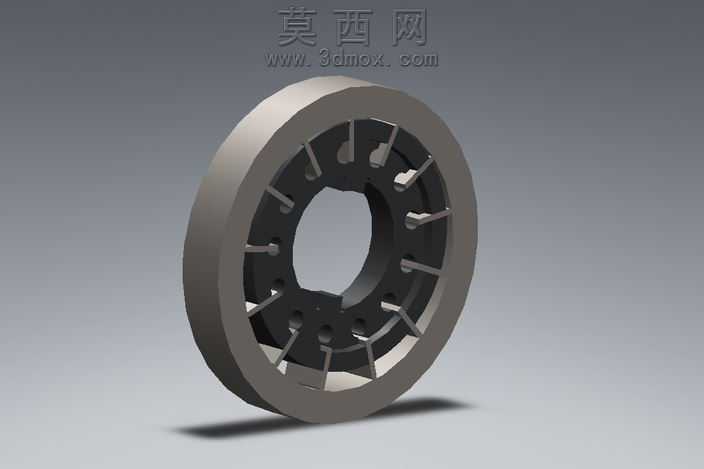

本模型为传输泵核心转子部件的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循流体输送类泵件的结构设计规范，先通过草图绘制完成内外环的轮廓基准，对中心安装孔做同轴度约束，保证后续装配时与泵轴的配合精度。模型整体为环形转子结构，外环采用实体拉伸成型，表面做哑光金属质感的材质赋予，模拟铸铁泵件的真实外观质感；内环部分均匀分布多组径向叶片槽，槽体与叶片做间隙配合的尺寸预留，每个槽位的角度、深度参数完全一致，保证转子运转时的动平衡性能，避免工作过程中出现偏磨、振动等问题。建模时对叶片与内环的连接位置做了微小的圆角过渡处理，既符合实际加工的工艺要求，也能减少流体在槽位处的阻力损失。渲染阶段采用工作室渐变灰色背景，添加柔和的侧上方主光源与底部补光，在模型下方投射出柔和的接触阴影，清晰展现转子的立体结构与各部件的层次关系，外环的金属哑光材质与内环的深灰工程材质形成明确区分，让浏览者可以快速识别不同结构的功能分区。设计思路上围绕传输泵的工作原理展开，该转子作为泵的核心做功部件，通过在泵腔内旋转带动叶片沿槽道伸缩，形成密闭容积变化实现流体输送，因此建模时重点保证了各叶片槽的位置度公差，中心安装孔的键槽结构也按照标准传动尺寸设计，可直接适配对应规格的泵轴，整体模型无多余特征，所有结构均服务于泵的流体输送功能，可用于泵类产品的结构展示、装配模拟以及教学演示场景。
