集成电梯结构的鲶鱼造型拖车设计

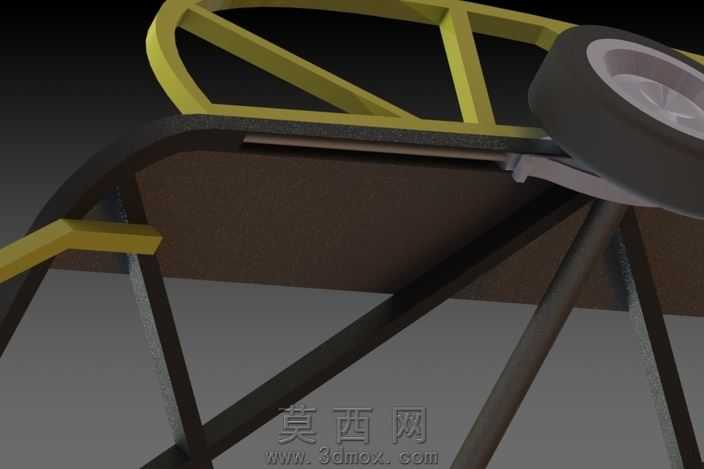

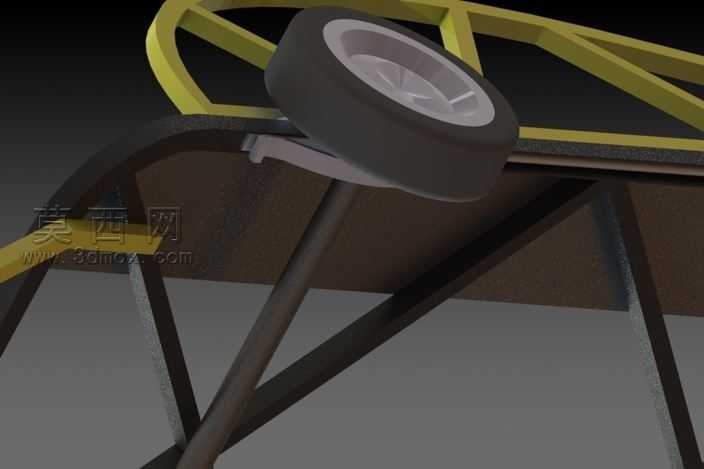

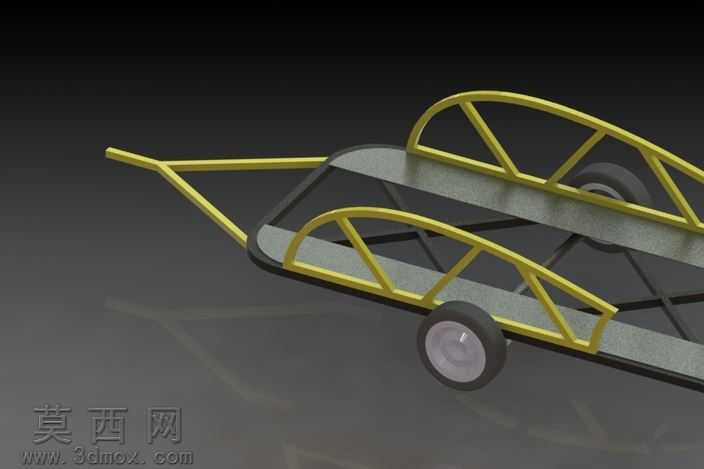

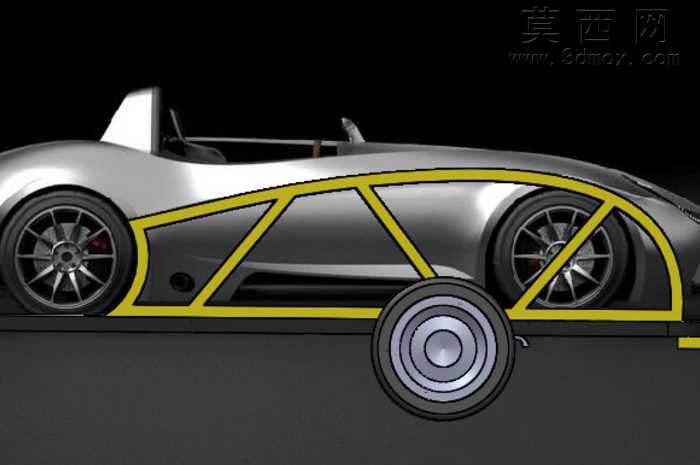

本作品采用三维参数化建模方式完成整体设计，建模过程中先以鲶鱼的流畅仿生轮廓作为基础参考线，搭建拖车的主框架基准，先绘制二维草图勾勒出车架的弯折走向与支撑点位，再通过拉伸、扫掠等基础特征生成主承重梁的实体结构，针对框架的交叉衔接位置，采用布尔运算完成无缝拼接，确保结构连接处的力学传导路径合理。建模过程中对轮轴安装位做了精准的位置约束，将轮胎组件与轴体做同轴配合，预留出轮胎转动的自由度空间，还原真实拖车的行走结构逻辑。集成电梯的结构是本设计的核心亮点，设计时打破传统拖车与升降装置分体的思路，将电梯升降导轨与拖车的主框架做一体化整合，让升降结构完全内嵌于车架的中部空间，无需额外加装外挂支架，既压缩了整体设备的占用空间，也提升了结构的整体刚性。材质渲染阶段，为车架的金属承重梁赋予哑光黑的碳钢材质，添加细微的磨砂纹理与使用划痕质感，还原金属构件的真实触感；上层防护框架选用醒目的明黄色工程金属漆材质，设置适度的反光度与高光参数，和深色主车架形成清晰的视觉区分；轮胎部分采用橡胶材质，调整表面的粗糙纹理与胎面细节，还原橡胶的哑光漫反射特性，让轮组部分的视觉效果更具真实感。设计过程中反复调整电梯集成结构的安装位置，确保升降模块不会干涉轮胎的正常转向与转动，将升降传动的连接点位与车架的承重横梁做对应匹配，让升降作业时的载荷可以直接传导至主车架，再通过轮组分散到地面，避免局部应力集中造成结构变形。整体建模严格遵循实际装配逻辑，所有零部件之间的配合间隙都参考真实工业设备的装配公差设置，既保证了模型视觉上的写实度，也让结构设计具备实际落地参考的可行性，仿生鲶鱼的流畅外形也让原本工业属性的拖车设备兼具辨识度与设计感，区别于常规方方正正的传统拖车结构。
