单轴平板式小型运载拖车结构设计

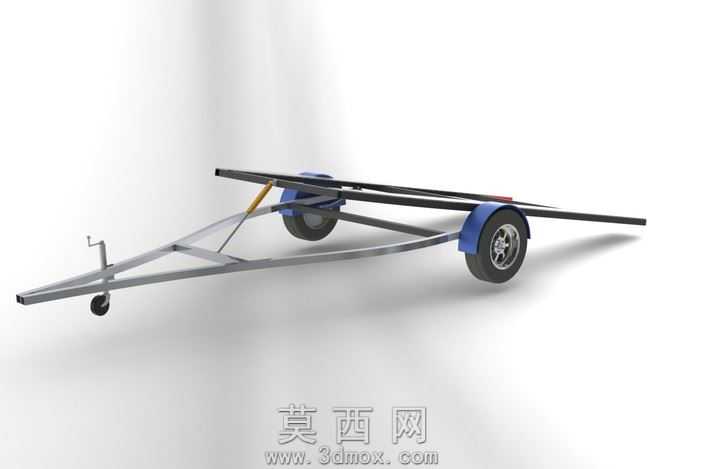

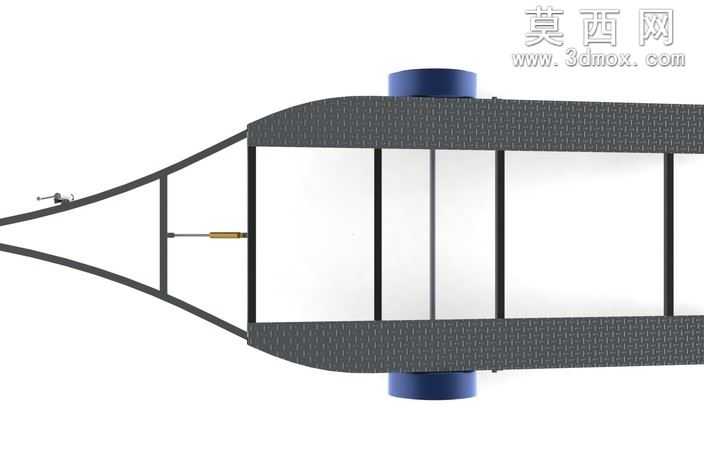

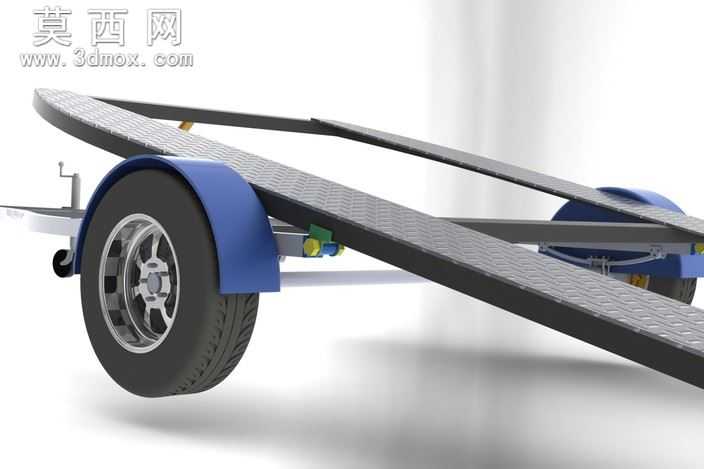

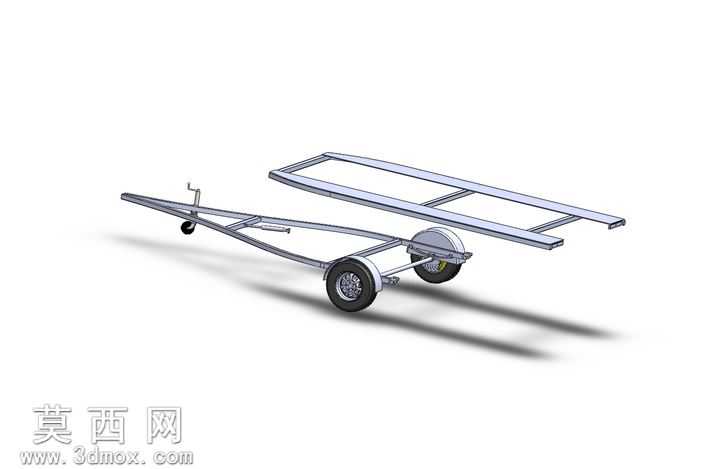

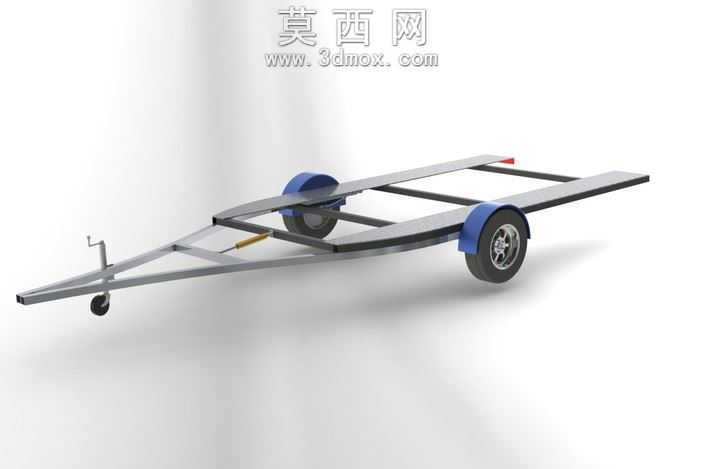

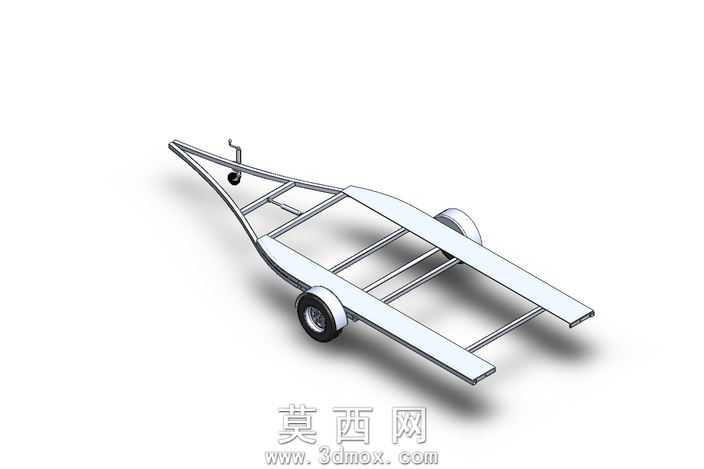

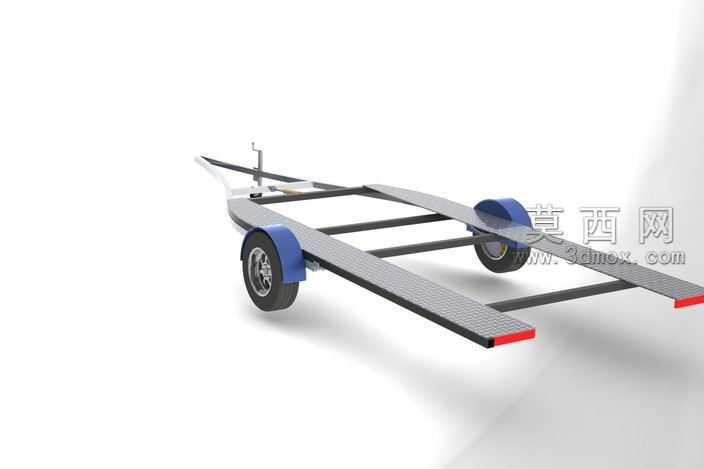

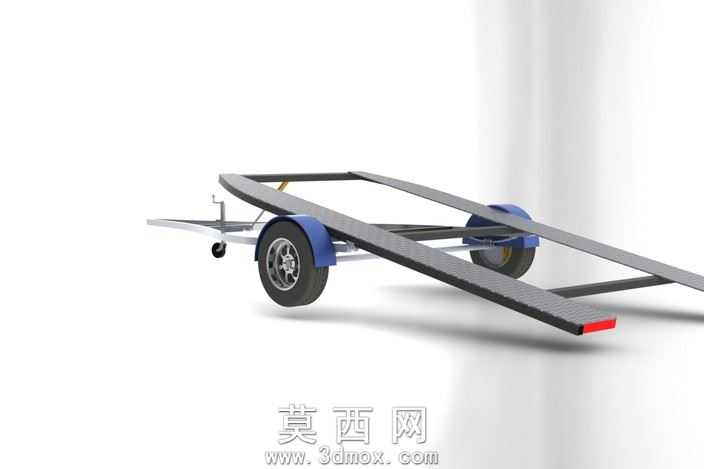

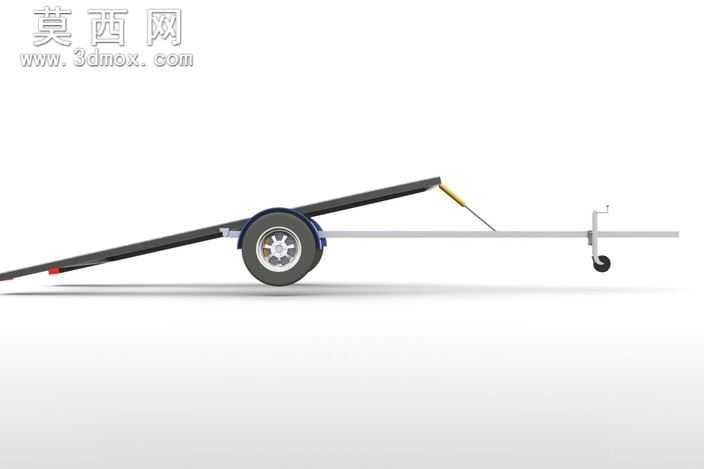

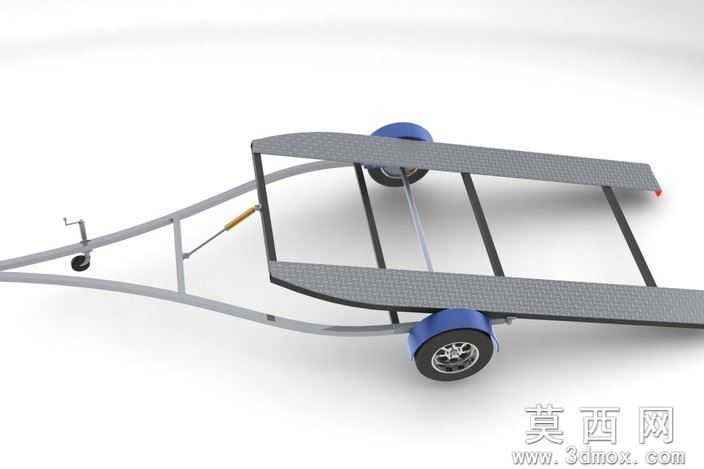

小型平板拖车在短途转运小型设备、休闲机具时，常出现承载面形变、轮轴偏磨、牵引端晃量过大的问题，这类问题大多源于结构设计阶段未结合实际承载工况做针对性的受力分散处理。这款单轴平板拖车的承载面采用两根通长的高强度型钢作为主纵梁，两根纵梁沿拖车长度方向平行布置，间距匹配常规小型车辆、机具的轮距范围，纵梁上表面铺设花纹防滑钢板，钢板与纵梁之间采用分段满焊的连接方式，既避免连续焊接带来的钢板热变形翘曲，又能保证承载面的整体刚度，防止重载时板面局部凹陷。轮组安装位设置在纵梁中部偏后的位置，轴座与纵梁的连接位置额外加焊了三角形加强筋，筋板的斜边做了圆弧过渡处理，避免应力集中在焊缝端点位置，长期受交变载荷时不会出现焊缝开裂的隐患。轮拱位置的护板采用薄钢板冲压成型，护板边缘做了卷边处理，既提升护板自身的结构强度，又能避免尖锐边缘划伤装卸人员或运载的物品。牵引架从纵梁前端向前延伸，采用变截面的型钢焊接结构，靠近纵梁的位置截面尺寸更大，向前逐步收窄至牵引连接端，牵引端设置了带缓冲胶套的连接销座，能缓冲起步、制动时的冲击力，减少牵引端的金属碰撞异响。承载面的后端设置了嵌入式的反光标识安装位，标识安装后与板面齐平，不会突出板面影响货物装卸，也能避免倒车时剐蹭损坏标识。纵梁底部在靠近牵引端的位置设置了可折叠的支撑支腿，支腿收起时通过弹簧插销固定，不会在行驶过程中晃动下坠，放下时能稳定支撑拖车前端，方便与牵引车辆对接。整个结构没有多余的装饰性部件，所有焊接位置都预留了焊后打磨的余量，加工时不需要复杂的曲面成型工艺，普通的剪板、折弯、焊接设备就能完成加工制作，轮组、牵引销、支腿这些标准件都采用市面通用规格，后期维护更换配件不需要单独定制。承载面的边缘没有设置凸起的护栏，是为了适配不同宽度的货物装卸，当运载超宽物件时不会被护栏限制，日常使用时也可以根据需求加装快拆式的护栏结构，不需要对主框架做额外改动。轮轴的安装位预留了0.5毫米的同轴度调整余量，装配时可以通过调整轴座的固定垫片厚度，保证两轮的平行度，避免行驶时出现轮胎偏磨、行驶跑偏的问题。
