壁挂式Airpatrol智能控制设备外观结构设计

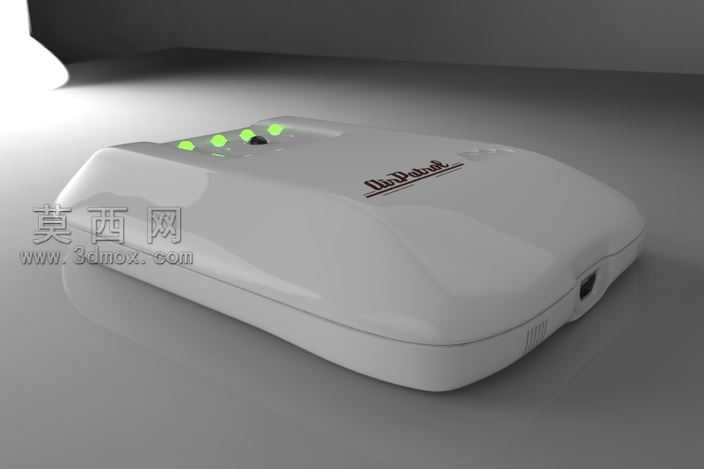

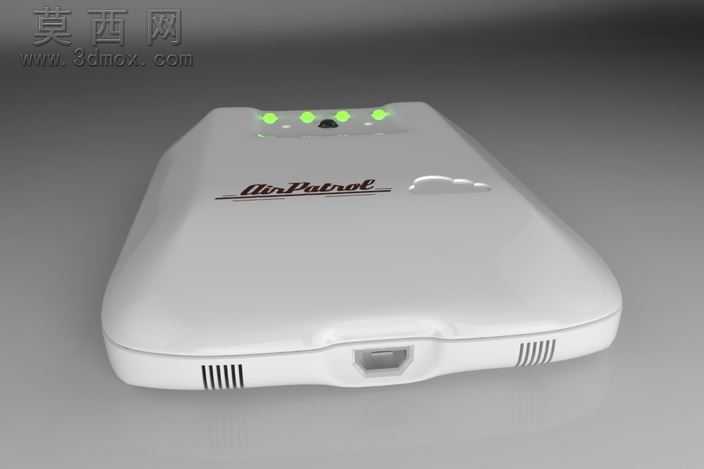

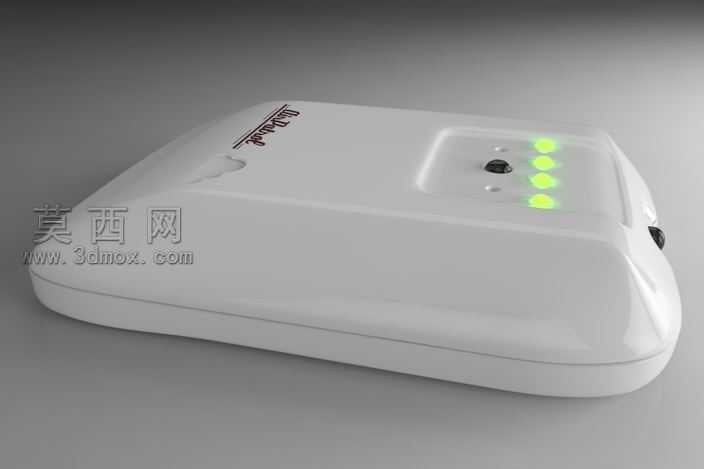

本作品为壁挂式智能控制终端的三维建模设计，整体采用圆润弧面的一体化塑料外壳造型，建模阶段先通过草绘勾勒出主体轮廓的圆角矩形基准，利用拉伸特征生成壳体基础厚度，再对边缘做全圆角过渡处理，避免尖锐棱角带来的生硬感，匹配家用、商用墙面安装的亲和视觉需求。外壳正面上方做内凹式功能区设计，建模时通过偏移曲面生成内凹腔体，在腔体内部排布四颗状态指示灯与两颗功能提示小灯的安装位，中间预留圆形传感器开孔，用于内置红外感应模块的信号收发，开孔边缘做微小倒角处理，避免注塑生产时的应力集中问题。外壳正面下方模压品牌标识区域，建模时采用浮雕特征生成品牌字样与配套云形标识，保证标识与壳体一体化成型，无需后续额外粘贴标识。壳体背部做壁挂安装结构设计，预留挂装卡扣与走线槽位，建模时对卡扣结构做加强筋处理，保证挂装后的承重稳定性，同时在壳体侧边预留隐藏式接线开口，兼顾外观整洁度与安装接线的便利性。材质渲染阶段，外壳主体采用哑光乳白色ABS塑料材质，调整材质粗糙度参数模拟真实塑料的细腻磨砂质感，避免高反光带来的廉价感；指示灯区域采用半透明PC材质，添加微弱自发光参数模拟通电后的亮灯效果，四颗主灯做淡绿色发光处理，两颗辅助提示灯做同色系低亮度发光，还原设备工作时的真实状态；品牌标识区域做细微的光泽度调整，与主体哑光材质形成微弱对比，保证标识清晰可辨又不破坏整体外观协调性。设计过程中充分考虑壁挂设备的使用场景，整体厚度控制在轻薄范围内，避免突出墙面过多产生突兀感，所有外漏结构均做圆角处理，防止日常使用中磕碰划伤，同时壳体上下边缘做微小的斜面过渡，优化墙面贴合度，减少安装后与墙面的缝隙。建模时对壳体的合模线做隐藏式处理，将合模位置设置在侧面视觉盲区，保证正面外观的完整性，内部预留电路板、wifi模块、红外传感器的安装腔体，各元器件安装位均做定位柱设计，方便后续装配时的对位固定，整体模型兼顾外观美观度与结构实用性，可直接用于外观手板制作与结构开模参考。
