可调式圆柱安装支撑托架结构设计

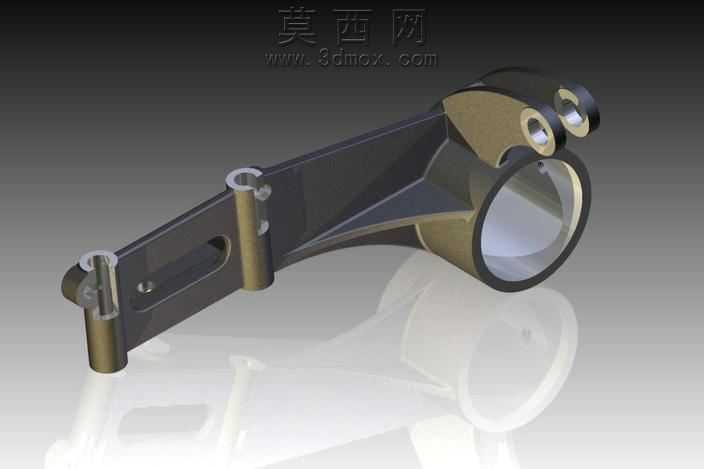

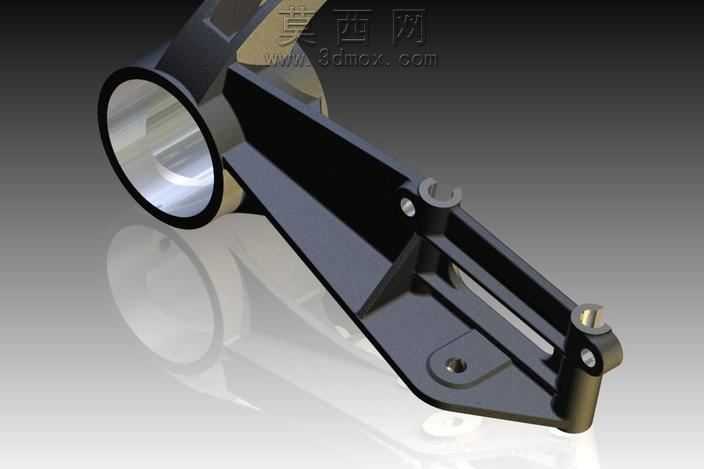

本托架采用三维参数化建模方式完成整体结构设计，建模过程中先完成主体基准面与基准轴的搭建，优先确定大尺寸圆柱安装孔的中心轴线作为核心定位基准，再依次延伸构建主体承力臂、底部安装座、端部铰接调节结构的特征轮廓。主体承力臂采用变截面斜向支撑结构，建模时通过拉伸加筋特征提升结构抗弯性能，筋板沿承力方向布置，在不额外增加整体壁厚的前提下有效提升结构刚性，避免承重状态下出现形变。大尺寸圆柱安装端采用带限位凸缘的通孔结构，孔内壁做光滑圆柱面处理，建模时预留合理的装配公差间隙，适配对应直径的圆柱杆件穿设安装，端部凸缘可限制杆件轴向窜动，保证安装定位精度。底部安装座设计为带沉头孔的平板结构，沉头孔可隐藏安装螺栓头部，保证安装面平整贴合，座体与承力臂连接处做圆弧过渡处理，减少应力集中风险。端部调节结构采用铰接式开槽设计，开槽内设置可锁紧的铰接销轴，通过销轴在槽内的位置调整可适配不同安装角度的支撑需求，铰接部位添加同轴的轴孔配合特征，保证转动调节顺畅无卡滞，锁紧螺栓特征做真实螺纹细节还原，还原实际装配的锁紧逻辑。材质渲染阶段，主体结构采用哑光黑色金属材质，模拟喷塑处理的钢制构件质感，圆柱安装孔内壁做亮面金属抛光效果，铰接销轴、锁紧螺栓采用镀锌亮银色金属材质，不同材质区分清晰，突出各部位的功能差异。渲染时采用柔和的工作室光源，在构件下方添加柔和倒影，清晰展现各结构的轮廓层次与装配关系，整体结构兼顾承重支撑与角度调节功能，各连接部位的特征设计均符合实际机械加工与装配的工艺要求，无无法实现的冗余结构，可直接用于机械支撑场景的安装适配参考。
