活塞式曲柄连杆传动机构三维建模设计

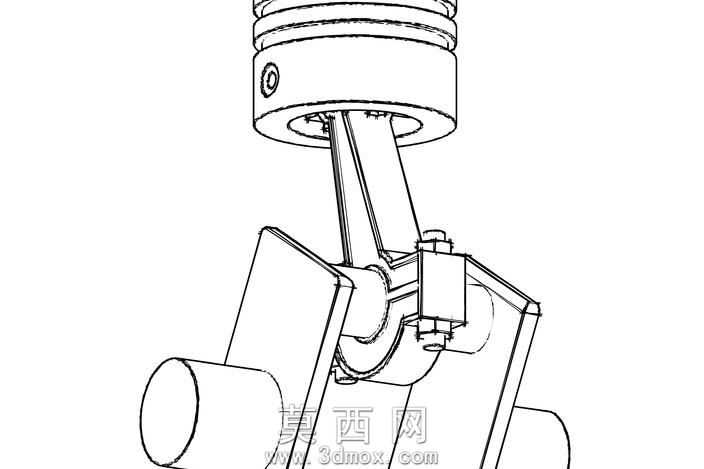

本作品为活塞式曲柄连杆机构的三维建模成果，建模过程严格遵循内燃机动力传递组件的实际工程尺寸比例，在三维建模软件中通过草图绘制、特征拉伸、旋转切除、装配约束等核心操作完成全组件构建。建模初期先梳理机构的运动逻辑：活塞承接气缸内的燃气推力做往复直线运动，通过活塞销将作用力传递给连杆，连杆再将直线运动转化为曲轴的旋转运动，整套建模围绕这一运动传递路径搭建各零件的尺寸基准。零件建模阶段，活塞部分重点还原了活塞销孔、环槽的结构细节，通过旋转特征生成活塞主体轮廓后，使用切除特征精准加工出活塞销安装位与活塞环卡槽，保证各部位的同轴度与尺寸公差符合机械设计规范；连杆部分采用大端、杆身、小端分段建模的思路，大端设计为可拆分的轴瓦安装结构，杆身做变截面过渡处理以还原真实零件的轻量化受力结构，小端预留活塞销的配合间隙，建模时通过圆角特征处理各应力集中位置，还原实际零件的工艺设计；曲轴部分重点构建曲柄销、主轴颈、平衡块的组合结构，通过旋转特征生成主轴与曲柄销的基础轴体，再叠加拉伸特征制作平衡块，对轴颈过渡位置做圆角处理以匹配真实曲轴的抗疲劳设计。装配阶段按照实际装配顺序添加配合约束：活塞与活塞销采用同轴配合，活塞销与连杆小端采用转动配合，连杆大端与曲柄销采用转动配合，曲轴主轴颈与固定机架采用同轴转动配合，全程校验各运动副的自由度，确保机构可以顺畅完成往复-旋转的运动转换，无运动干涉问题。材质设置上，活塞采用铝合金材质参数，还原其轻量化导热性好的特性；连杆与曲轴采用合金钢材质参数，添加金属磨砂质感与机加工纹理；固定机架采用铸铁材质参数，区分不同零件的材质视觉差异。渲染阶段采用线稿加实体结合的展示方式，清晰呈现各零件的连接关系与结构轮廓，重点突出机构的运动传递路径，可作为机械原理教学、内燃机结构认知的三维参考模型，也可用于动力传动相关的机械设计方案验证。
