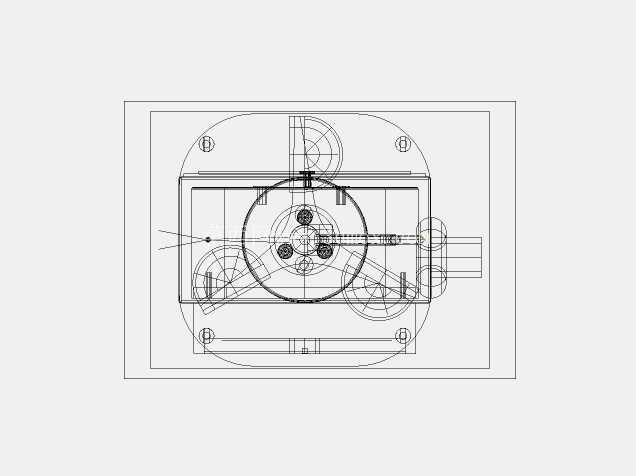

风速风向测量仪结构三维设计

　　在户外气象监测站点、港口作业调度区、高层建筑施工场地、风力发电场前期测风环节、农业小气候观测点这类场景中，风速与风向的实时数据采集是保障作业安全、优化生产调度、支撑气象研判的核心基础环节，这类场景对测风设备的结构可靠性、安装适配性、测量响应速度都有明确的工程要求，本次设计的风速风向测量装置，正是围绕这类实际工程场景的使用需求完成的三维结构设计。从实际使用逻辑来看，该设备需要同时完成两个核心参数的采集：一是实时风速值，覆盖从微风到强风的常规测量区间，能够对瞬时风速变化做出快速响应，避免因结构阻尼过大导致的测量滞后；二是实时风向角度，能够360度无死角识别来风方向，不存在测量盲区，同时在风向频繁切换的紊流场景下，不会出现结构卡滞、角度回传偏差的问题。

　　设计过程中首先考虑的是户外长期服役的结构稳定性，设备的外露壳体采用流线型圆弧过渡设计，一方面可以降低风阻对设备自身姿态的干扰，避免设备本身成为风场中的扰流体影响测量精度，另一方面可以减少雨水、沙尘在壳体表面的积存，降低长期户外使用后的清洁维护频次。设备的核心传感区域做了分层布局设计，风速感应组件与风向感应组件在垂直方向上预留足够的安装间距，避免两个组件在工作过程中产生气流干涉，同时两个组件的转动支撑部位都采用了低摩擦系数的配合结构，保证在低风速条件下也能顺利启动，不会出现启动风速过高导致的微风数据缺失问题。

　　从安装边界来看，设备底部设计了标准的法兰式安装接口，适配市面常见的气象站立杆、户外支架的安装尺寸，安装孔位采用对称布局，既可以正装也可以根据现场布线需求调整安装角度，设备整体的径向尺寸控制在常规户外测风设备的通用区间内，不会因为体积过大导致安装后迎风面过载，也不会因为体积过小导致感应组件灵敏度不足。设备的内部腔体做了分隔式设计，传感转动部件的腔体与电路仓完全隔离，转动部位预留了微小的通气平衡孔，避免腔体内外温差导致的凝露问题，电路仓则做了环绕式的密封槽设计，配合密封胶条可以达到户外使用的防护等级要求，防止雨水、沙尘侵入电路部分造成器件损坏。考虑到现场校准的便利性，设备的顶部感应组件采用快拆式结构设计，不需要将整个设备从支架上拆卸下来，就可以完成感应部件的清洁、校准与更换，大幅降低后期运维的工作量。在结构细节处理上，所有的外露棱边都做了圆角倒钝处理，既可以避免安装维护过程中划伤作业人员，也能减少棱角部位的应力集中，提升设备在强风天气下的结构抗冲击能力；设备的走线孔设计在安装法兰的中心位置，现场布线时线缆可以直接从立杆内部穿过，既提升了布线的整洁度，也避免线缆外露长期受日晒雨淋出现老化破损的问题。

　　针对不同场景的安装需求，设备的安装接口预留了足够的调节余量，既可以适配水平安装的标准立杆，也可以通过配套的转接支架实现倾斜面、屋顶等特殊位置的安装，安装后设备的水平调节可以通过法兰面的调节螺钉快速完成，不需要额外准备复杂的校准工装。从风场适配的角度来看，设备的感应组件配重经过了精准的动平衡调校，在高风速条件下转动时不会出现偏心振动，既可以保证测量数据的稳定性，也能降低转动支撑部位的磨损，延长设备的整体使用寿命。设备的外壳材质选型在三维建模阶段就同步做了结构强度校核，针对不同壁厚下的抗风载能力做了多轮仿真验证，最终确定的壁厚参数既可以满足12级以上强风条件下的结构强度要求，也不会因为壁厚过大导致设备整体重量超标，增加安装支架的负载。
