便携盒式伸缩测量胶带三维设计作品

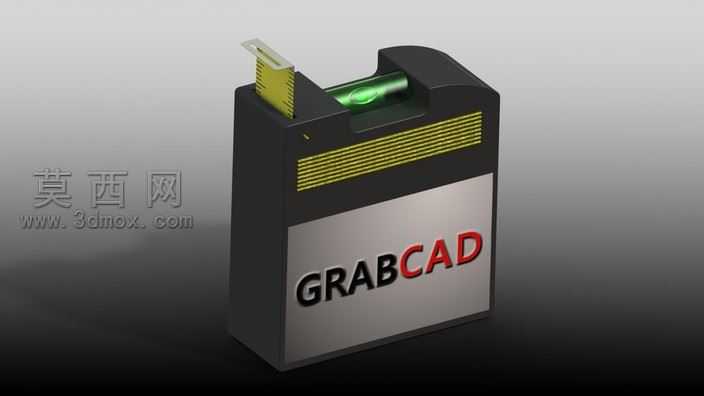

本作品为便携盒式伸缩测量胶带的三维建模设计成果，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先对产品的整体外观轮廓进行基准定位，确定类长方体带圆角过渡的主体壳体尺寸，将壳体拆分为前后两个装配子件，预留尺带收纳腔、水平泡安装槽、尺带出口的对应结构位置，保证各部件装配间隙控制在合理公差范围内。建模过程中对尺带结构做了精细化还原，尺带采用带刻度纹理的薄型拉伸结构，出口位置设置金属质感的卡位挡片，还原真实卷尺的尺带制动卡位结构逻辑；壳体上部嵌入的圆柱形水平泡，单独建模还原透明外罩与内部液体、气泡的分层结构，让模型具备更真实的功能辨识度。材质渲染阶段针对不同部件做了材质区分：主体壳体的黑色部分采用磨砂哑光塑料材质，调整粗糙度参数模拟工程塑料的细腻磨砂触感，避免过度反光带来的廉价质感；正面标识区域采用金属拉丝银面板材质，搭配红黑配色的标识字样，还原金属铭牌的视觉效果；尺带部分采用亮黄色哑光金属漆面材质，表面蚀刻的刻度线做了凹凸纹理处理，增强细节真实感；水平泡的透明外罩采用高透亚克力材质，设置合适的折射率与透光率，模拟透明塑料的通透质感，内部液体做淡绿色半透明材质处理，气泡部分设置为空气质感的透明球体，还原水平泡的真实视觉状态；顶部的尺带卡位挡片采用拉丝不锈钢材质，调整金属反射参数模拟金属件的光泽感。设计思路上围绕便携实用的核心定位，整体造型摒弃传统卷尺的圆弧造型，采用偏方正的类打火机造型，边角做圆润倒角处理，既提升手持握持的贴合舒适度，也让产品外观更具简约现代的设计感；将水平测量功能与常规长度测量功能整合到同一便携壳体中，拓展了单一量具的使用场景，满足日常小型测量作业的多功能需求；各部件的结构拆分完全遵循实际产品的装配逻辑，所有卡扣、连接位都做了对应结构设计，模型可直接用于后续的结构验证、3D打印手板制作或者产品外观展示使用，渲染阶段采用影棚级柔光布光，在深灰色渐变背景下突出产品的轮廓与材质细节，阴影做柔化处理，让整体展示效果更具专业产品宣传图的质感。
