瓶体质量偏差垂直度检测装置设计

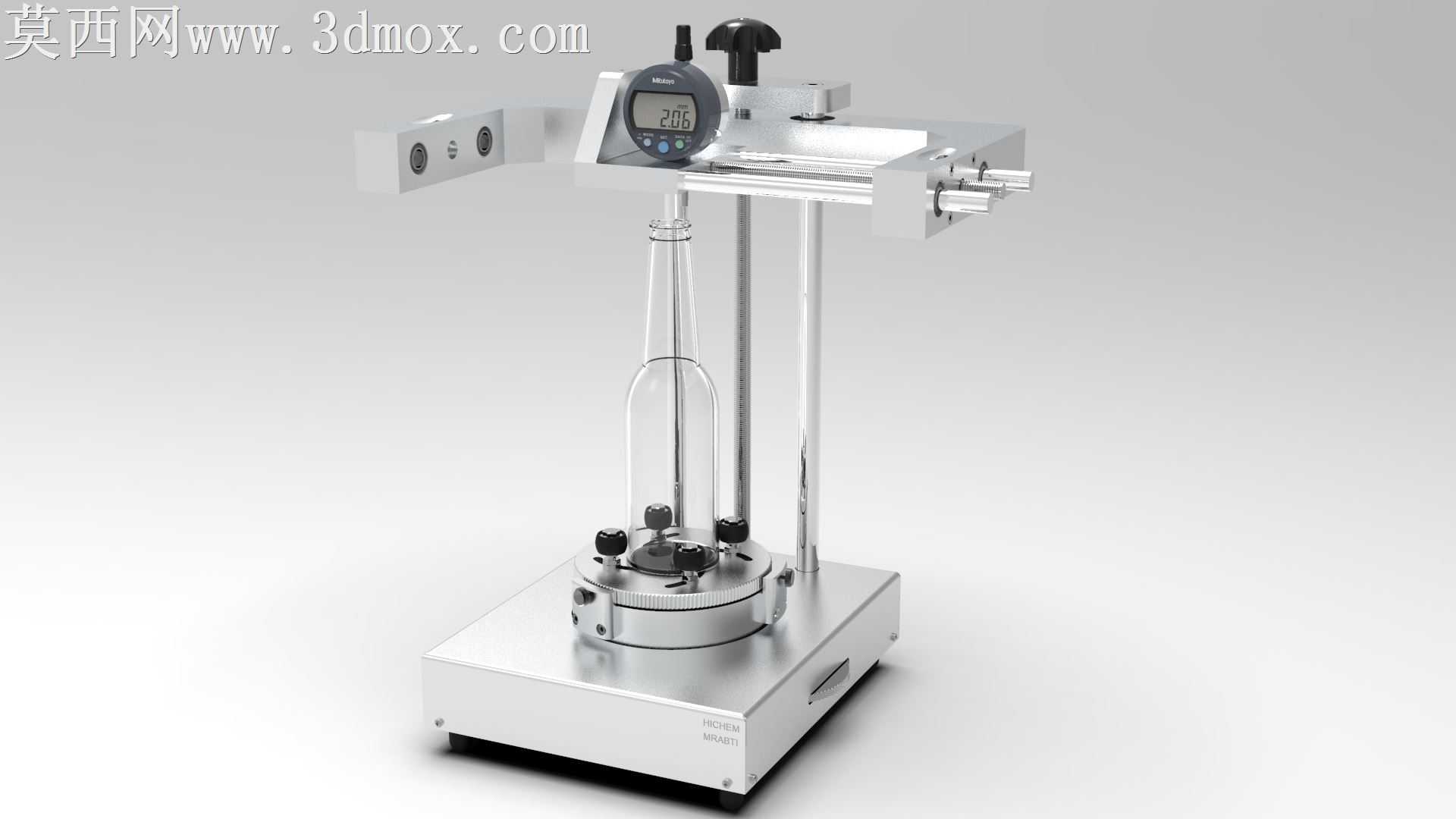

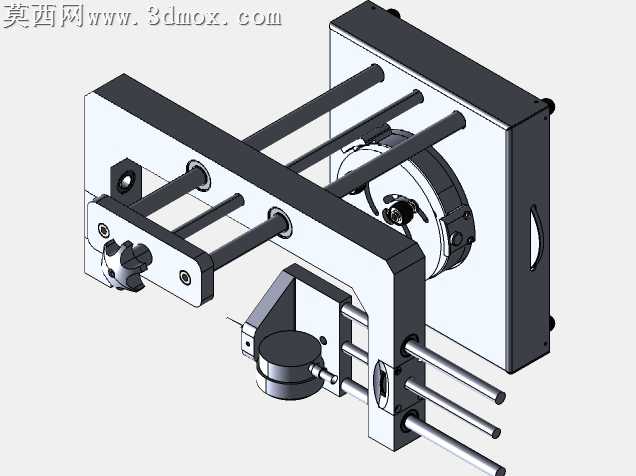

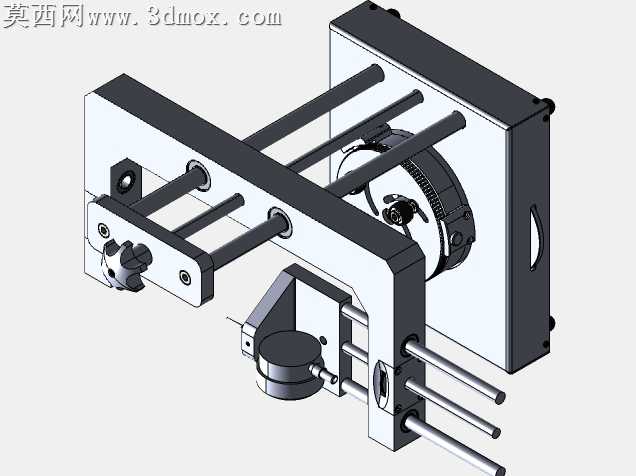

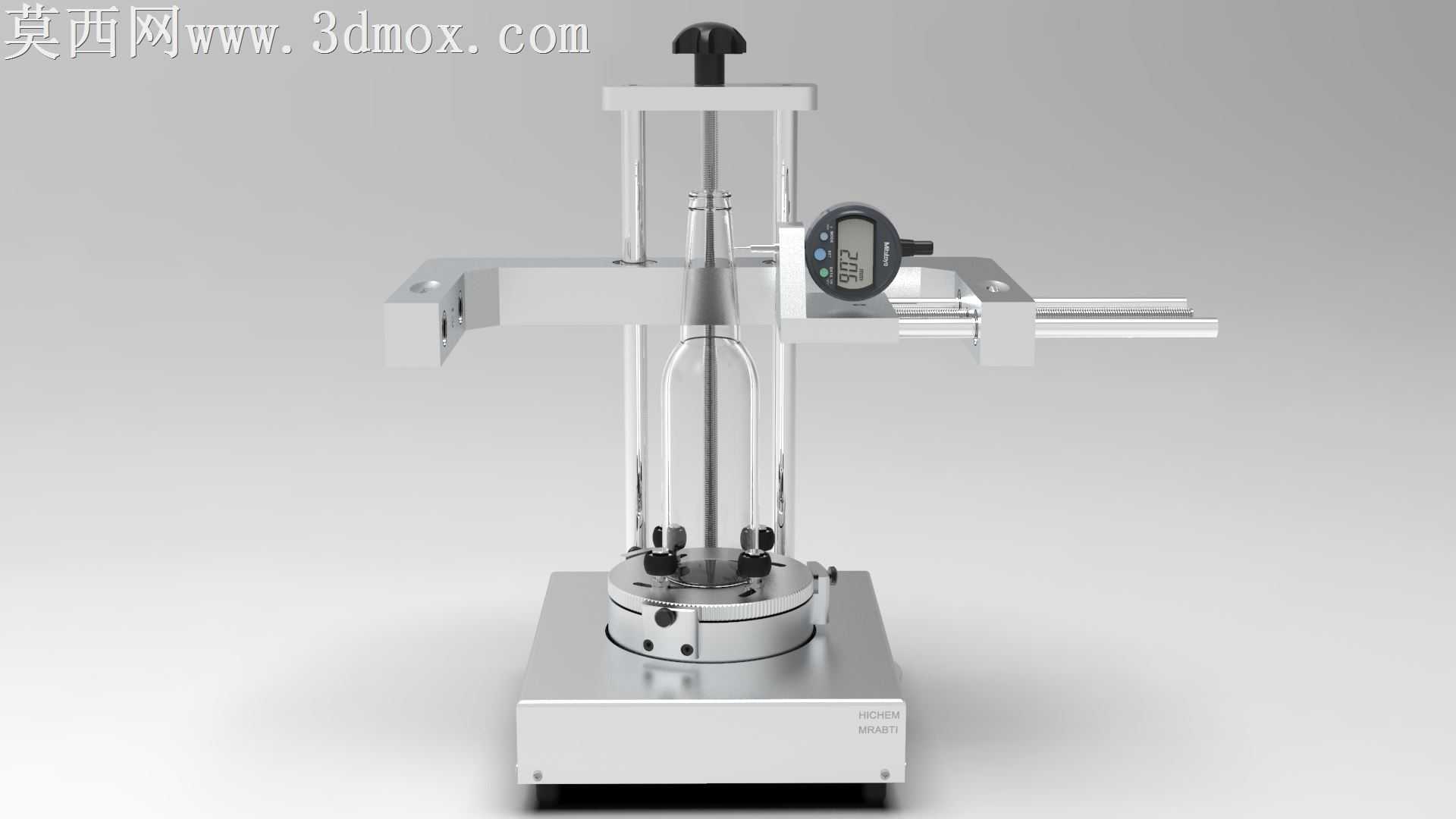

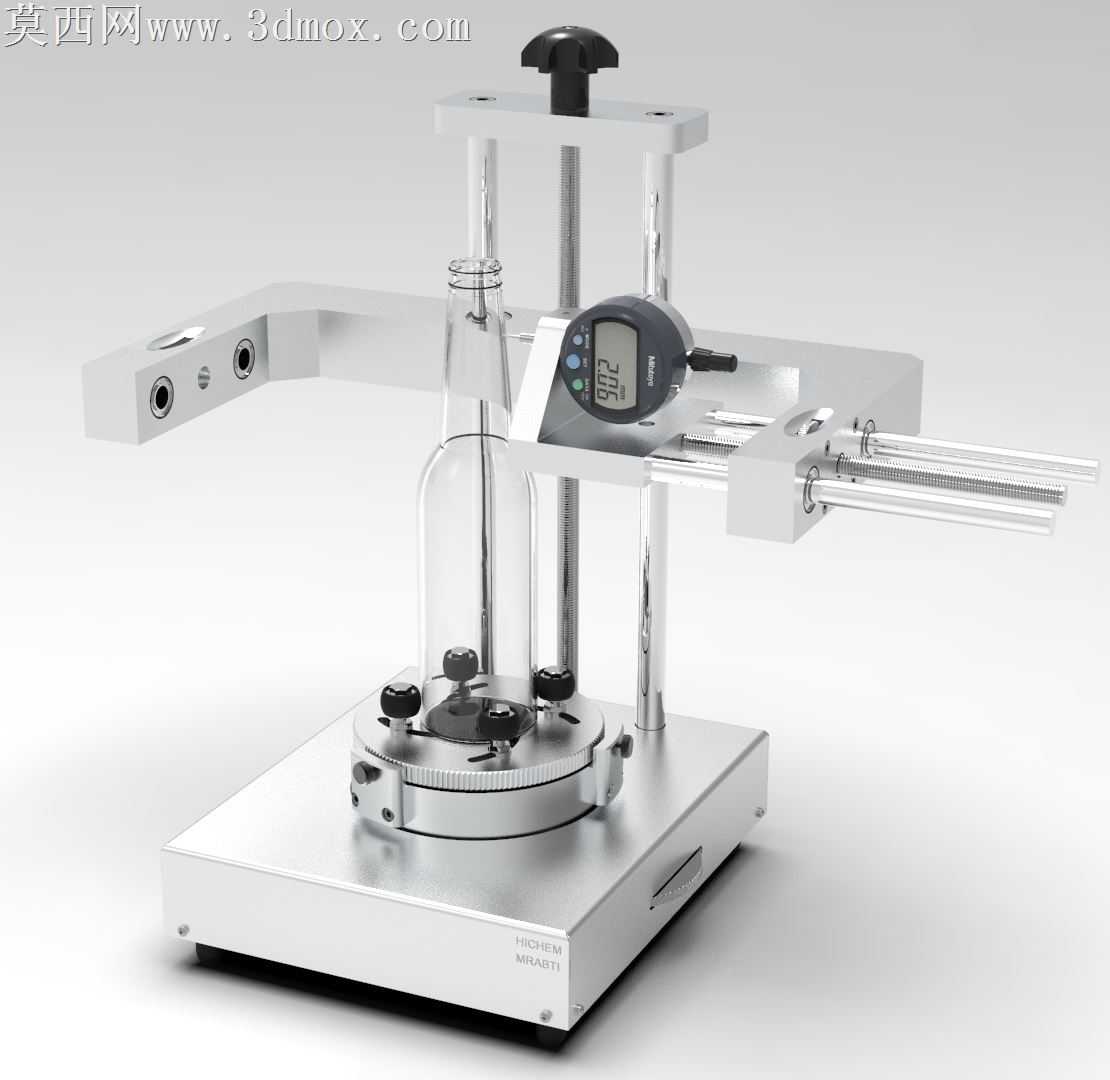

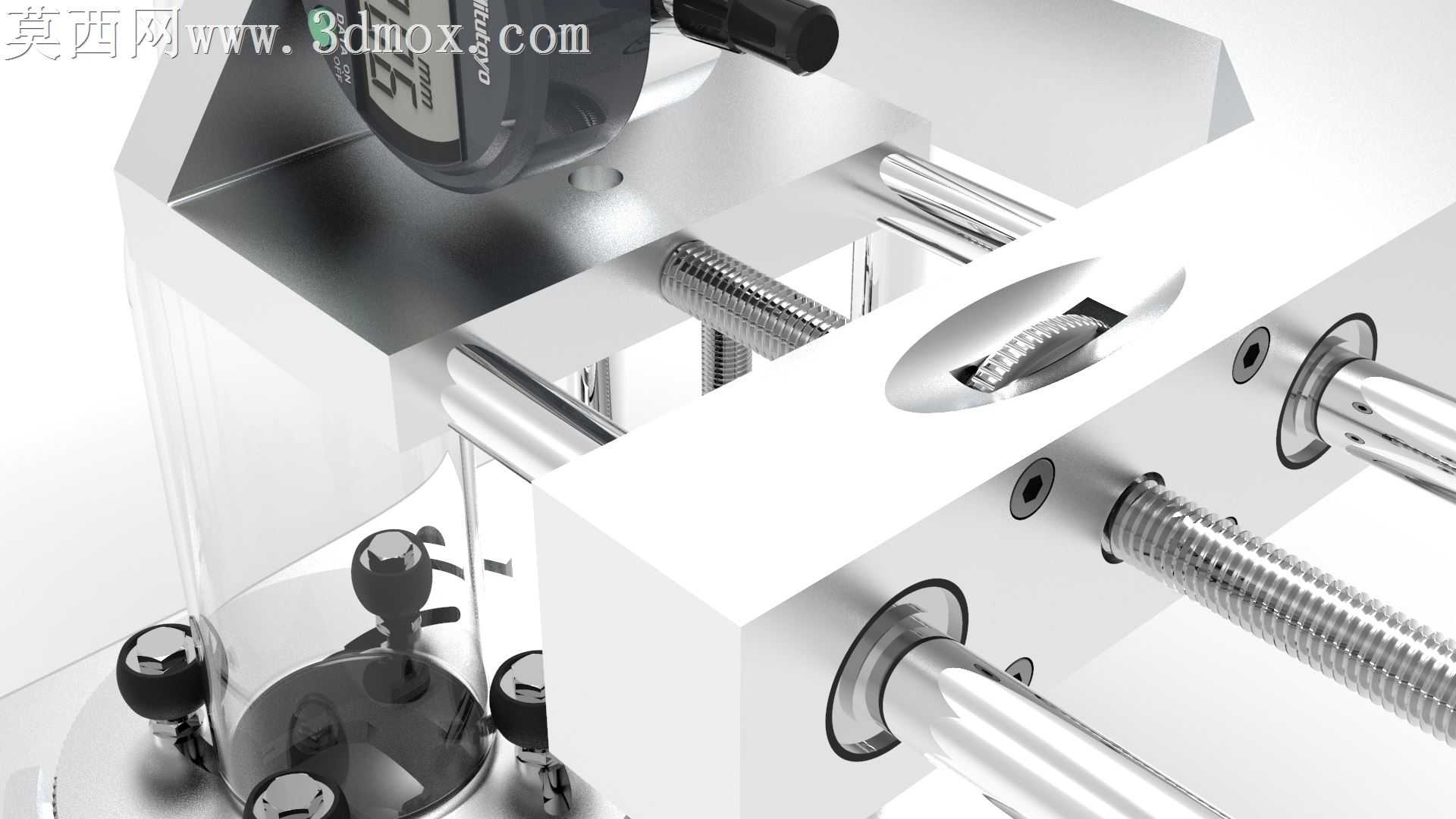

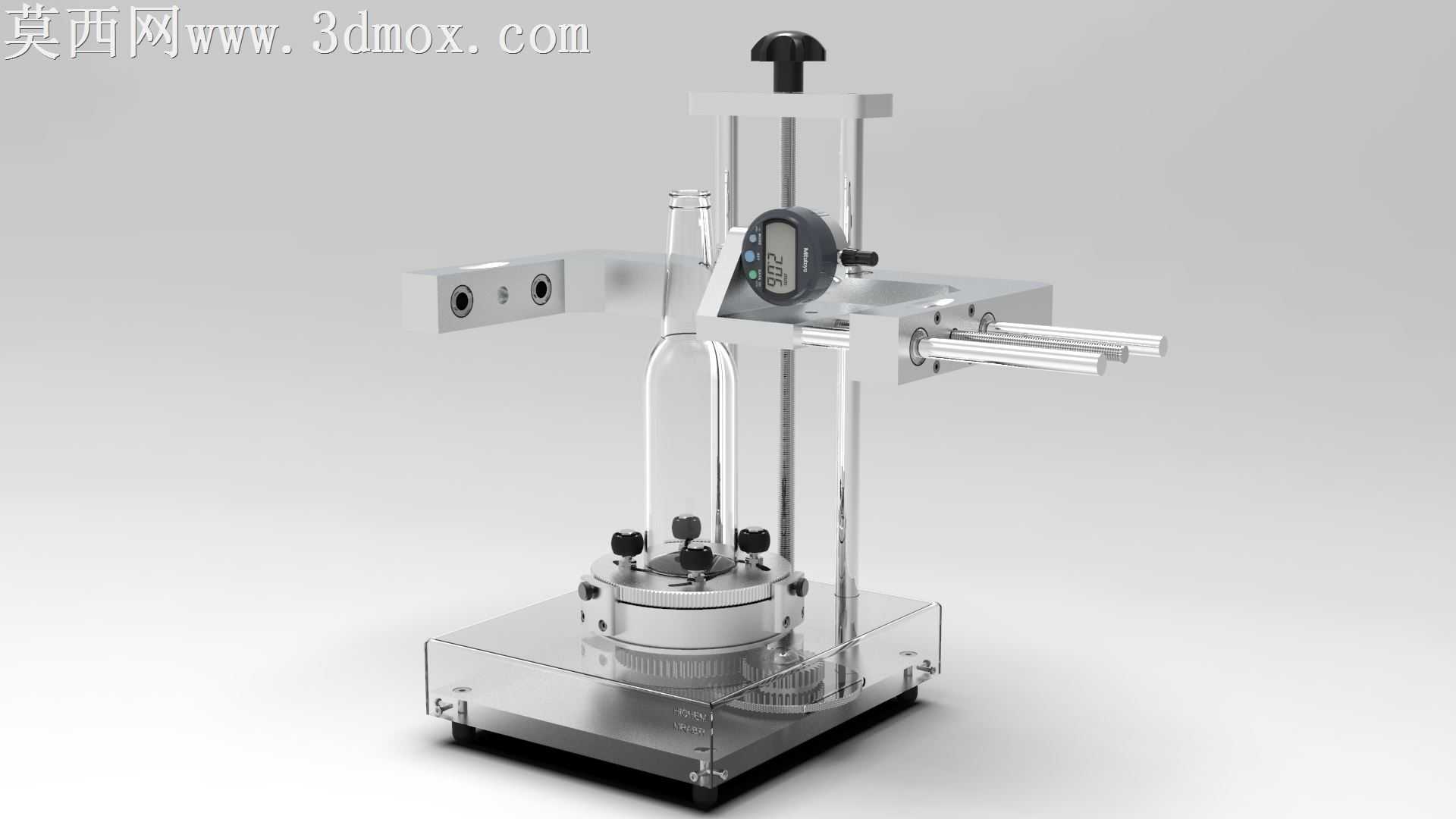

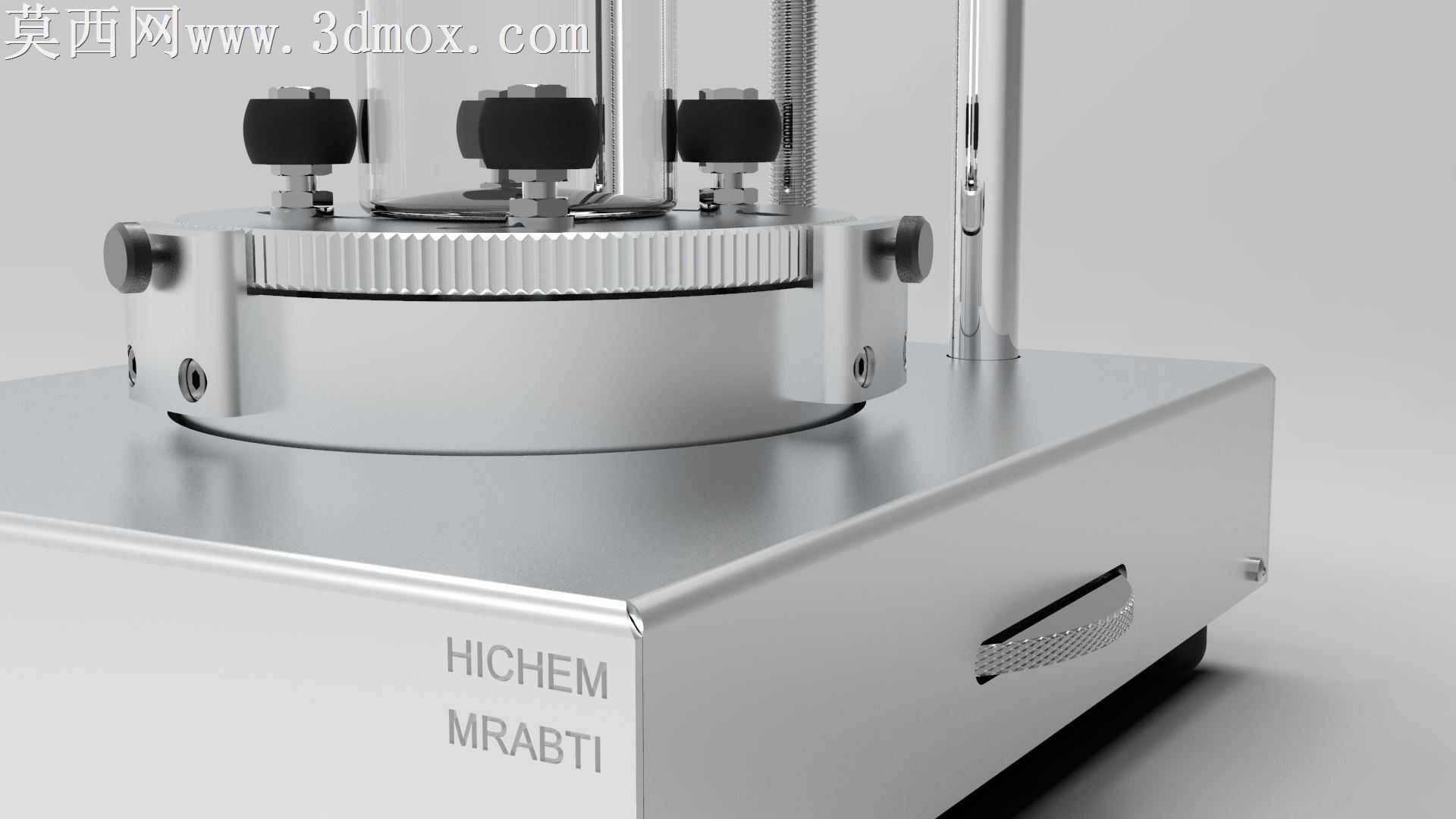

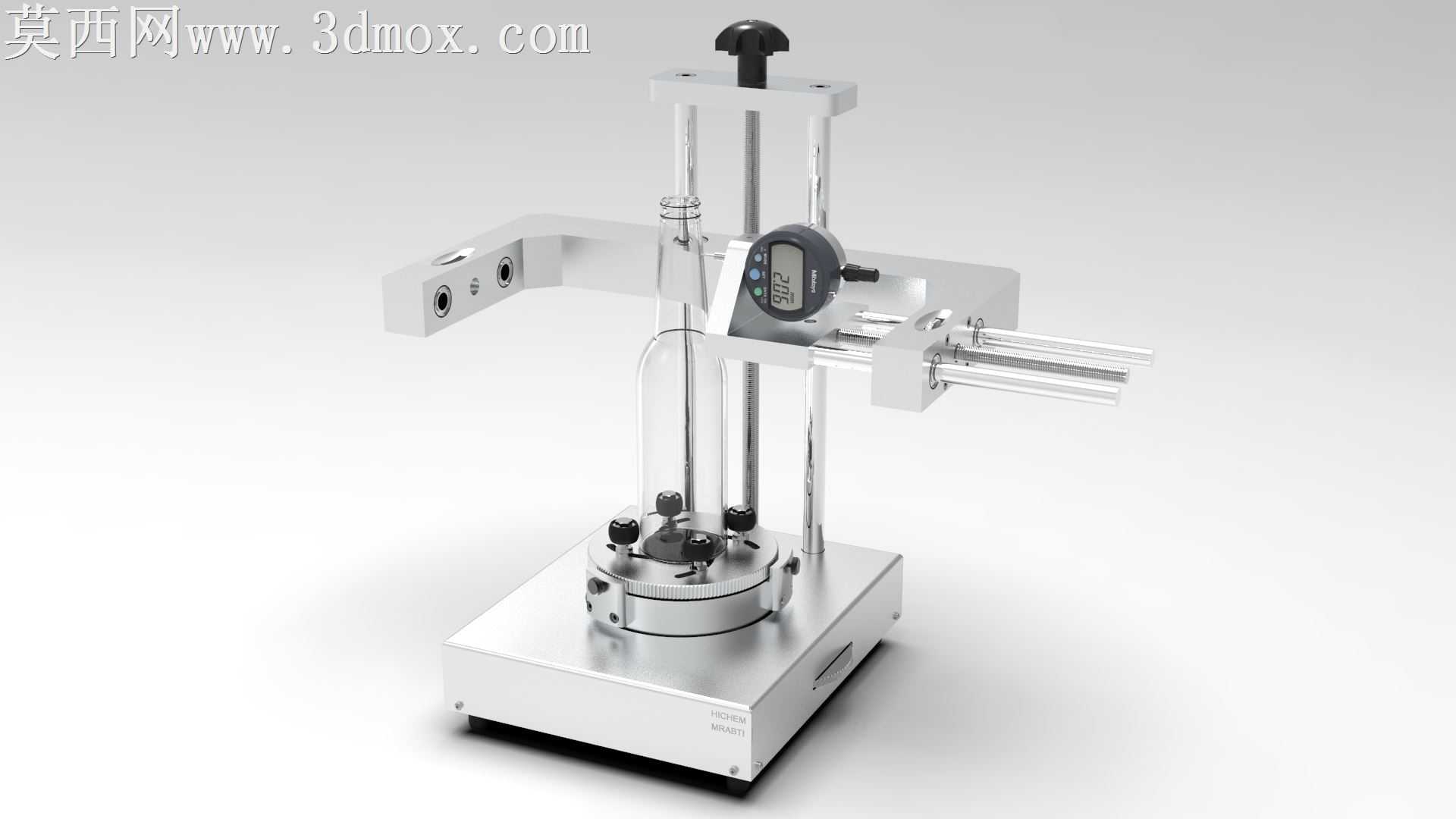

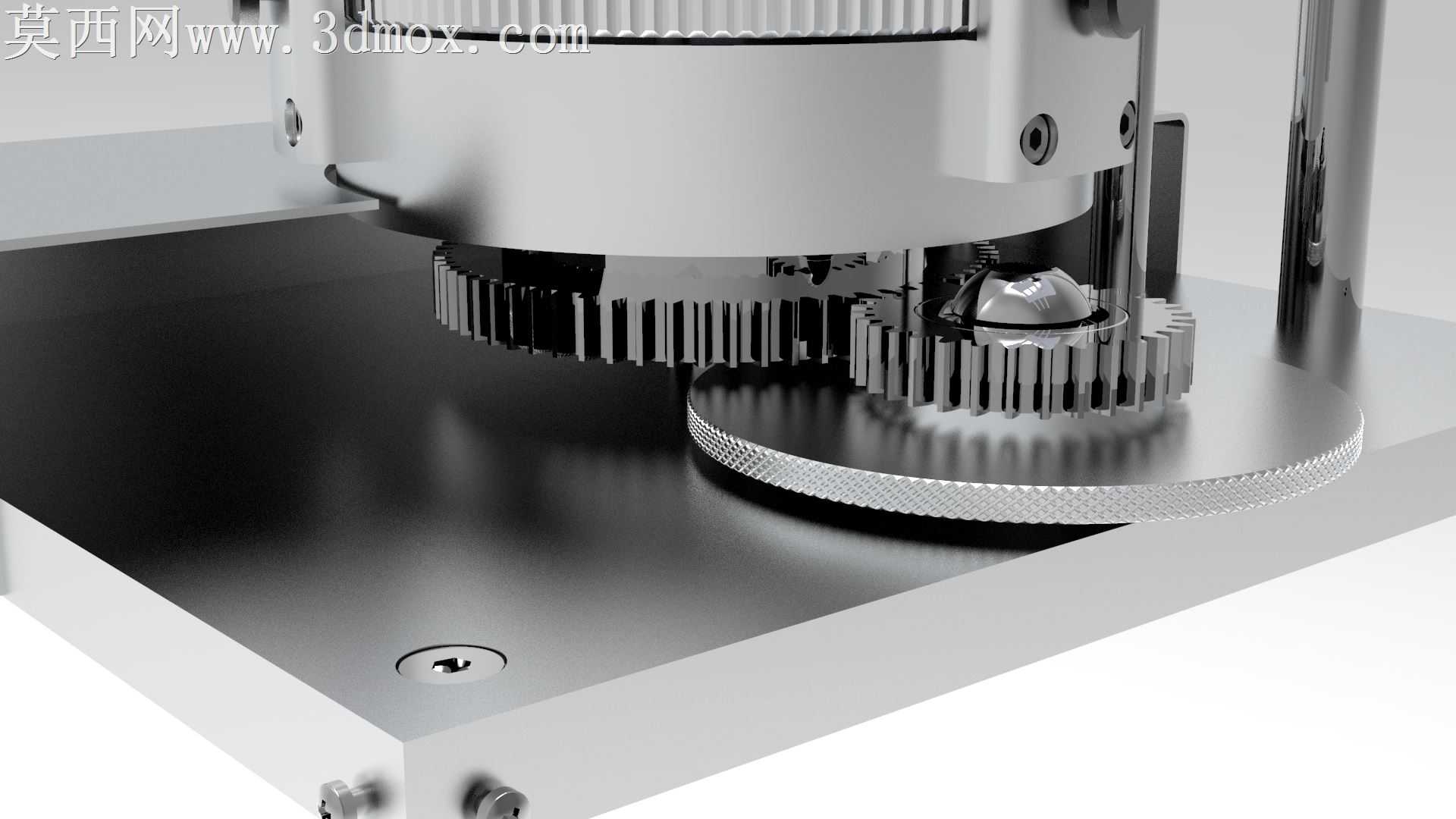

本作品为瓶体质量检测专用工装装置，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工装配公差要求，对每一处配合结构做了干涉校验，确保各运动部件无卡滞、装配关系完全符合实际生产加工逻辑。模型渲染阶段采用哑光金属材质搭配透明玻璃材质模拟被测瓶体，金属部件区分了阳极氧化铝型材的细腻磨砂质感、镀铬导杆的高反光镜面质感、千分表显示屏的半透明亚克力质感以及调节旋钮的黑色工程塑料质感，通过三点布光方式突出装置的结构层次，清晰展现各功能模块的布局关系。装置整体采用立式方正底座结构，底座上方集成长沃思卡盘系统用于固定不同规格的瓶体，卡盘配备三爪可调定位结构，可适配不同直径的圆形瓶身装夹需求；卡盘下方连接齿轮旋转传动机构，可带动瓶体做360度平稳回转，满足全周向检测的需求。装置的立柱导向结构搭配横向可调节滑轨机构，滑轨上搭载数显千分表检测组件，可通过高度调节轨道调整千分表的竖直检测位置，也可通过横向滑轨调整千分表的水平检测位置，实现对瓶身不同高度、不同径向位置的尺寸测量。设计过程中重点考虑了检测精度的保障结构，所有导向部件均采用高精度直线导轨结构，减少调节过程中的间隙误差，千分表安装座设计了微调锁紧结构，可在调整到位后锁定位置避免检测过程中出现位移；顶部设置的手轮压紧结构可在瓶体装夹后从瓶口位置施加辅助压紧，避免旋转检测过程中瓶体出现晃动偏移。该装置可实现瓶体生产过程中的多项质量缺陷检测，包括瓶身壁厚偏差、瓶体轴不平衡偏差、瓶身垂直度缺陷、瓶肩与瓶底平面度缺陷等，整体结构紧凑，操作逻辑符合质检工位的作业习惯，各调节部件均设置在操作人员易触及的位置，数显千分表的朝向也做了人机工程优化，方便检测人员快速读取测量数值。建模过程中对所有标准件均做了参数化还原，包括紧固螺丝、直线轴承、调节旋钮、数显表头等部件的细节结构都完整呈现，可直接用于后续的工程图导出、加工工艺编制以及检测工位的布局模拟。
