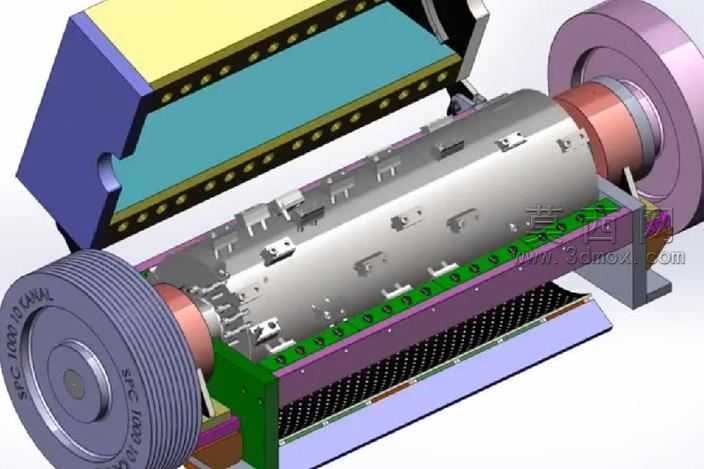

环模制粒机内部结构三维设计模型

本模型为环模式制粒机的完整三维结构设计，采用三维建模软件完成全参数化装配设计，通过剖视视角完整呈现设备内部核心构造，各零部件间的装配关系、配合间隙均按照实际工业设备的设计规范进行还原，可清晰观察到设备从进料到成型出料的全流程结构布局。模型在渲染阶段针对不同功能部件赋予了差异化的材质属性：主传动端的皮带轮采用深色橡胶与金属结合的材质表现，还原多楔带轮的防滑纹理与金属轮毂的金属光泽；中间的环模与压辊组件采用哑光不锈钢材质，表面做了细微的磨砂质感处理，体现核心工作部件的耐磨属性；上方的喂料导流部件采用蓝紫色工程塑料与黄色防护盖板的材质搭配，清晰区分功能区域；下方的筛网与出料托架采用浅紫色金属板材材质，绿色的机架支撑件做了烤漆质感的渲染，不同材质的光影反射参数经过调试，既保证各部件辨识度，又整体协调统一。结构设计上完整还原了环模制粒机的核心工作逻辑：两端的带轮传动结构通过轴承座支撑主轴，主轴带动压辊总成在环模内部做回转运动，上方的喂料机构可将调质后的物料均匀送入压制腔，压辊与环模间的挤压间隙通过装配约束做了精准还原，周边的紧固螺栓、定位销、密封端盖等标准件均按照实际规格建模，机架部分的支撑筋板、安装孔位也做了细节还原，整体装配无干涉，可用于设备结构教学、方案演示、零部件拆解参考。设计过程中遵循制粒设备的实际工作原理，对核心压制区域的结构做了重点刻画，既保证整体外观的完整性，又通过半剖的展示方式让内部传动、压制结构一目了然，各部件的建模精度满足装配验证、工程出图的基础要求，可帮助使用者快速理解环模制粒机的工作原理与结构组成。
