工业双层带梯钢结构操作钢架设计

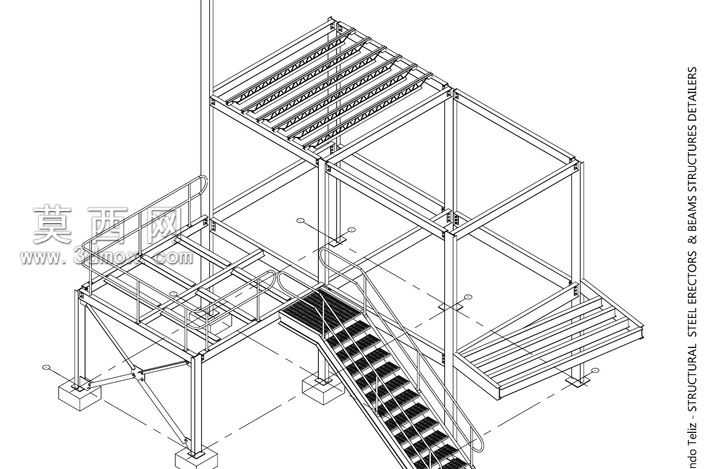

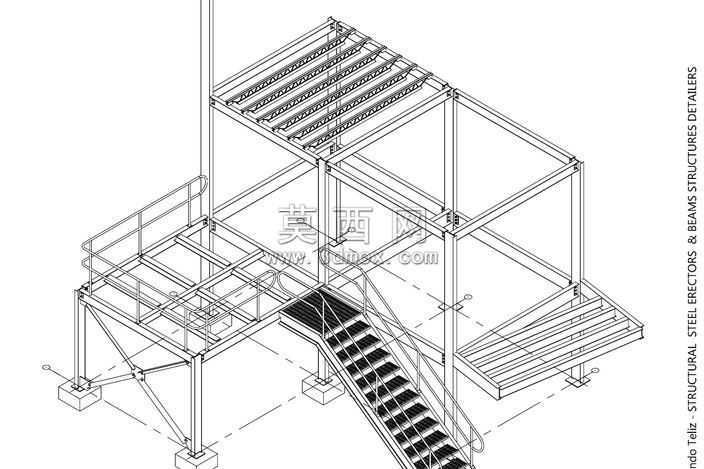

本作品为工业场景使用的双层带梯钢结构操作钢架三维建模成果，建模过程严格遵循钢结构工程设计规范，完整还原了实体钢架的全部结构细节。建模阶段采用参数化建模逻辑，从底部独立基础锚栓定位开始，逐次搭建竖向承重钢柱、横向连接钢梁、楼层承重檩条体系，每一处构件的连接节点都做了精细化还原，包括柱脚加劲肋、梁柱焊接连接板、檩条固定支座等细节都完整呈现，确保模型结构逻辑与实际工程施工要求完全一致。模型附带的斜向钢楼梯是设计重点，从踏步板的排布、楼梯侧边防护栏杆的高度与立杆间距，到楼梯与上下层平台的连接固定结构，都按照工业操作平台的安全规范进行设计，同时在平台临边位置设置了符合安全标准的防护栏杆，避免操作过程中发生坠落风险。材质设置上，所有钢构件统一赋予哑光碳钢材质，还原普通热轧型钢的真实表面质感，基础部分赋予混凝土材质，清晰区分不同结构部分的材质属性，线框展示模式下可以清晰查看每一根构件的空间位置与连接关系，方便使用者快速理解钢架的传力路径：竖向荷载通过楼层檩条传递给横向钢梁，再经由钢梁传递给竖向钢柱，最终通过柱脚锚栓传递到下方混凝土基础，水平方向则通过柱间斜向支撑保证整体结构的抗侧稳定性，避免钢架在使用过程中发生侧向变形。整个设计思路围绕工业操作平台的实用性展开，双层平台的空间布局充分考虑了工业场景中设备安装、人员操作、物料临时存放的空间需求，楼梯的坡度与踏步尺寸符合人体工程学要求，方便操作人员上下通行，所有支撑构件的排布都避开了平台上的预留操作空间，不会对后续设备安装与人员作业造成干扰，模型结构完整无缺失构件，可直接用于钢结构方案展示、施工技术交底、教学演示等多种场景，能够帮助相关人员快速理解这类等距钢架的结构组成与安装逻辑。
