多层钢支撑建筑框架结构三维设计

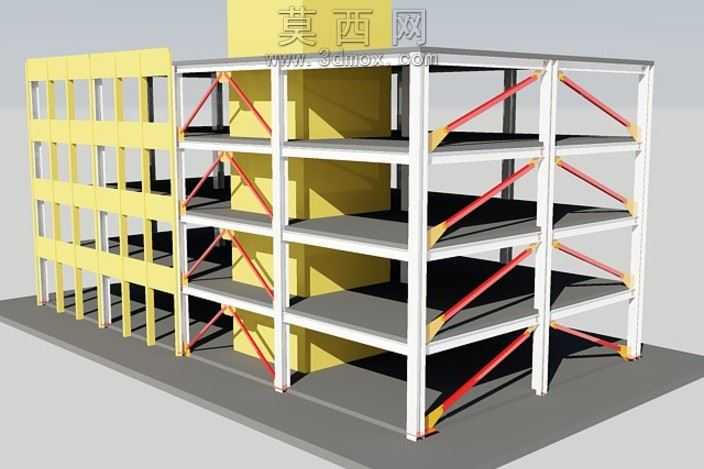

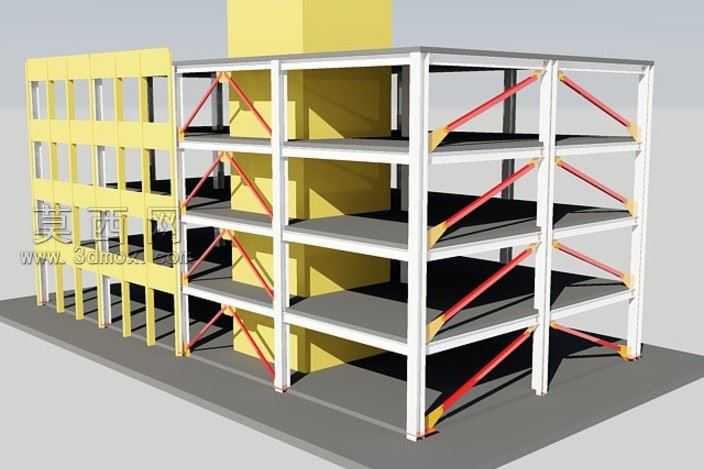

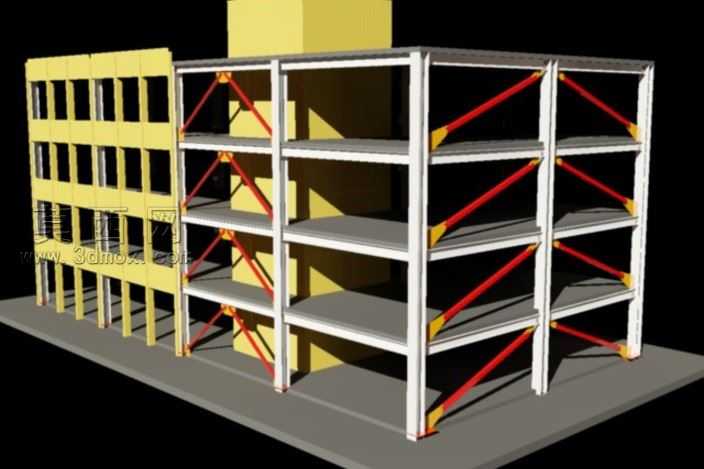

本作品为多层钢支撑建筑框架的三维结构模型，建模过程严格遵循FEMA547/2006版美国相关结构设计规范要求，采用三维参数化建模方式完成整体结构搭建。模型完整还原了多层钢框架的核心受力体系，主体承重柱采用等截面H型钢构件建模，横向框架梁与柱之间通过刚接节点实现力的传递，各层楼板采用简化的板式构件模拟，清晰呈现楼层的水平分隔关系。模型重点还原了钢支撑的布置形式，红色斜向支撑构件沿框架跨间对称布置，与梁柱节点形成稳定的三角受力体系，能够有效传递水平地震作用与风荷载，提升结构整体抗侧刚度。建模过程中对不同构件进行了明确的材质区分，主体钢梁柱采用哑光白色金属材质模拟钢结构表面的防锈涂装效果，斜向支撑构件采用醒目的红色涂装材质，既符合工程中支撑构件的标识习惯，也能在渲染视图中清晰区分不同受力构件的位置与走向，建筑附属的竖向围护结构采用浅黄色哑光材质模拟外墙挂板效果，地面采用灰色哑光材质模拟建筑基础地坪。渲染阶段采用正交透视结合的视角，完整呈现框架的整体布局与支撑的布置规律，节点处的连接构造做了简化处理，重点突出整体结构的传力逻辑与构件排布关系，可用于建筑结构教学演示、抗震结构方案可视化展示等场景，帮助观者直观理解钢支撑框架的受力特点与构造形式。
