高压设备修复用多孔压盘结构设计

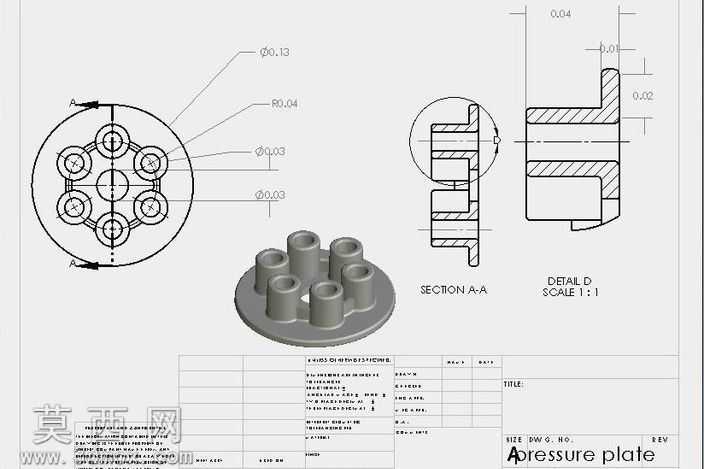

本压盘模型采用三维参数化建模方式完成全流程设计，建模过程中首先以基准平面为依托绘制压盘主体的圆形轮廓草图，通过拉伸凸台命令生成底部圆形基座的基础实体，随后针对基座上均匀排布的七个柱状凸台结构，先完成单个凸台的截面草图绘制，包含凸台外圆、中心通孔的尺寸约束，添加同轴、等距分布的几何关系后，通过圆周阵列命令快速完成所有凸台的实体生成，保证各凸台相对于基座中心的位置精度完全符合设计要求。建模过程中严格遵循工程图标注的尺寸公差要求，对凸台外圆R0.04的圆角特征、各通孔的直径尺寸、剖面结构中的台阶壁厚都做了精准的参数化约束，通过剖视图功能验证内部台阶孔的同轴度与壁厚均匀性，确保模型结构与二维工程图的表达完全一致。材质设置上选用常规机械结构用碳钢材质，对实体表面赋予哑光金属质感，渲染阶段调整环境光与漫反射参数，清晰呈现压盘的立体结构特征，同时保留工程图视角的投影视图与局部放大细节，直观展示0.04、0.01、0.02等关键形位公差对应的结构位置。设计思路围绕高压设备修复场景的使用需求展开，底部圆盘基座提供稳定的承压支撑面，均匀分布的带孔凸台可对应设备上的固定点位实现精准对位与压紧，台阶式的剖面结构既保证了压盘自身的结构强度，又能在压紧作业时与被修复部件的接触面形成稳定贴合，避免高压工况下出现应力集中或密封失效问题。整体建模过程中对所有特征做了参数化关联，后续可根据不同设备的安装尺寸需求，直接修改对应草图的尺寸参数即可快速生成适配不同规格的压盘模型，无需重复进行特征搭建，大幅提升同类零件的设计迭代效率，模型完成后通过干涉检查功能验证各结构之间无重叠冲突，所有尺寸链均满足机械加工的工艺要求，可直接用于后续的工程出图与加工制造环节。
