燃气锅炉房供热管路系统三维设计

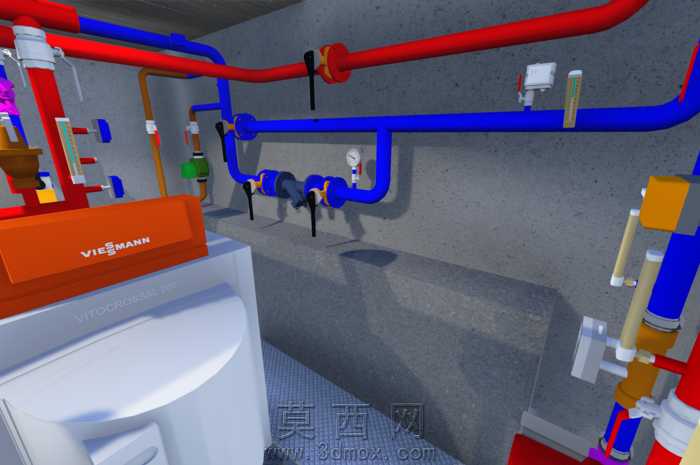

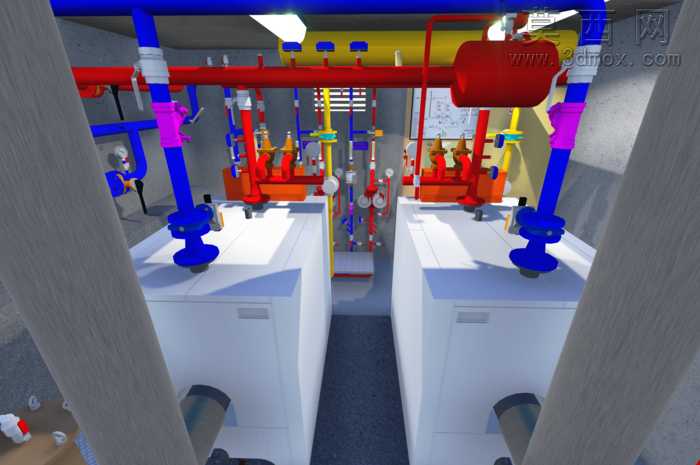

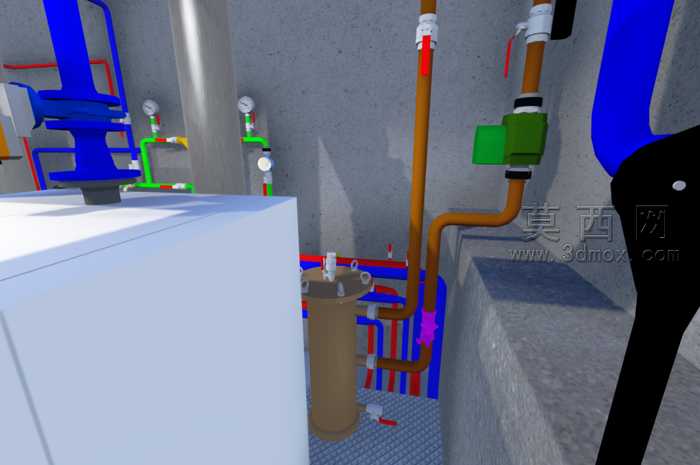

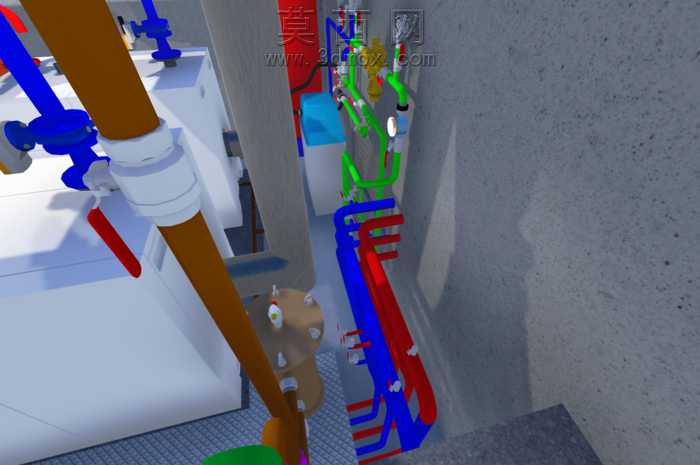

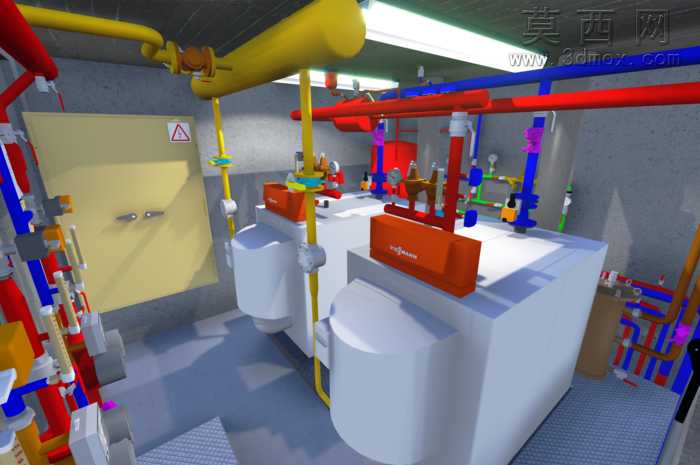

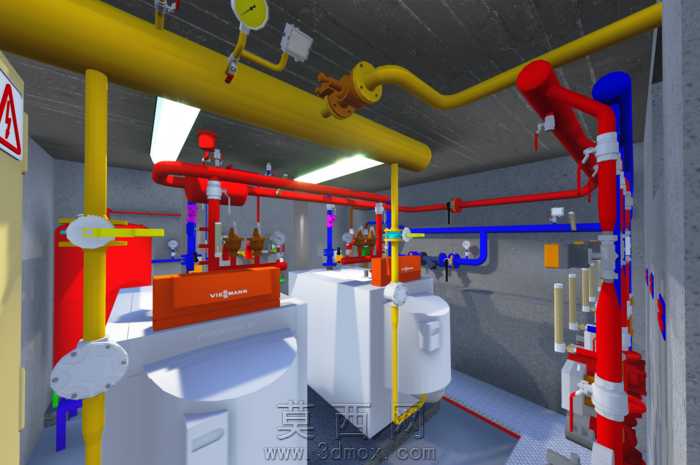

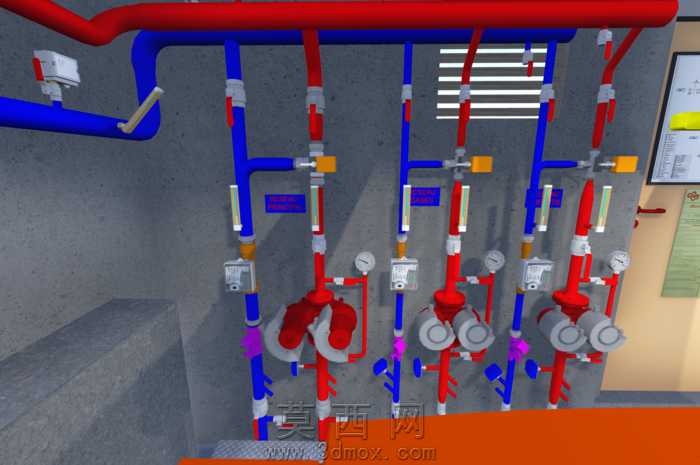

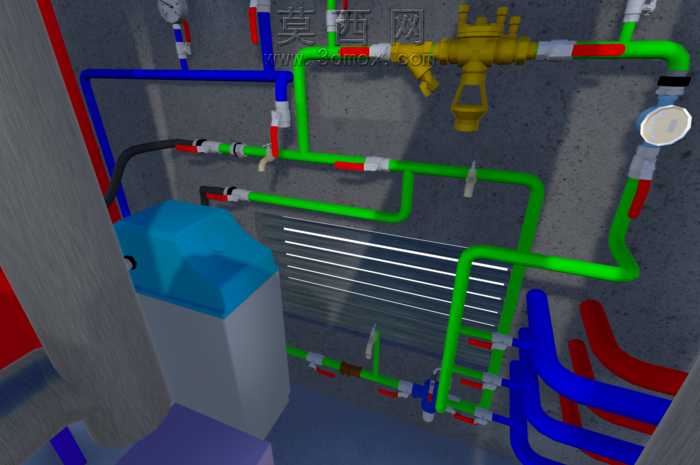

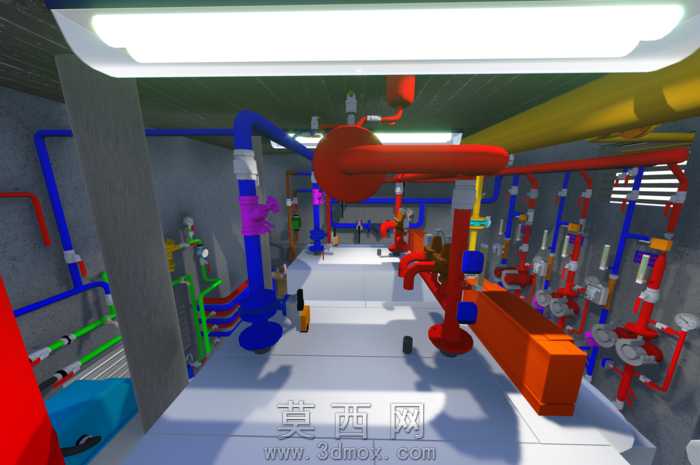

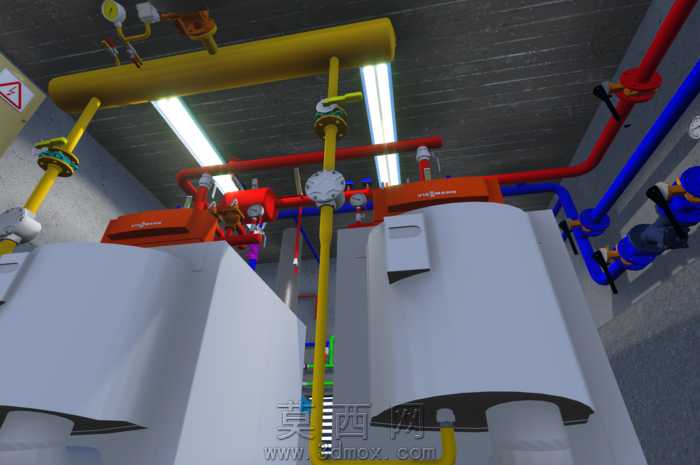

本作品为紧凑型阳台燃气锅炉房的完整三维设计方案，针对狭小阳台空间的布局限制开展精细化建模设计，完整还原了燃气锅炉房内的全部核心设施与管路排布。建模过程中首先完成空间基底搭建，依据狭小阳台的实际尺寸划定建模边界，确定墙体、顶面、地面的基础空间结构，为后续设备与管路排布提供精准的空间参照。设备建模阶段，对两台燃气采暖锅炉进行精细化还原，准确刻画锅炉的主体外壳、控制面板、接口位置等细节特征，同时完成膨胀罐、除污器、冷凝水收集箱等配套辅机的建模，确保每台设备的外形尺寸、接口方位与实际产品参数一致，为管路对接提供准确的对接基准。管路系统建模是本作品的核心设计部分，依据不同介质的输送属性对管路进行色彩区分：黄色管路为燃气输送管道，红色管路为采暖供水管道，蓝色管路为采暖回水管道，建模过程中严格遵循管路排布规范，合理规划管路走向，在狭小空间内通过弯头、三通等管件完成管路的转向与分支对接，同时在管路上精准布置压力表、控制阀门、计量仪表等附属部件，还原阀门的手轮、阀体结构，压力表的表盘、连接接头等细节，确保管路系统的逻辑连通性与实际工程要求一致。材质与渲染阶段，为不同部件赋予贴合实际的材质属性：锅炉主体采用哑光白色金属材质，管道根据介质类型赋予对应色彩的金属漆面材质，阀门、仪表等金属部件赋予金属光泽材质，墙面地面采用水泥哑光材质，通过Lumion渲染器调整光照参数，模拟室内顶灯的照明效果，添加合理的光影反射，让整个场景的真实感大幅提升，清晰呈现狭小空间内各设备与管路的布局关系。设计过程中充分考虑狭小空间的操作与维护需求，在设备周边预留合理的操作空间，管路排布避开日常操作的通行区域，既保证整个供热系统的功能完整性，又适配阳台狭小空间的安装使用场景，完整呈现了紧凑型燃气锅炉房的整体布局与系统构成，可作为小型采暖锅炉房设计、管路排布参考的直观三维展示方案。
