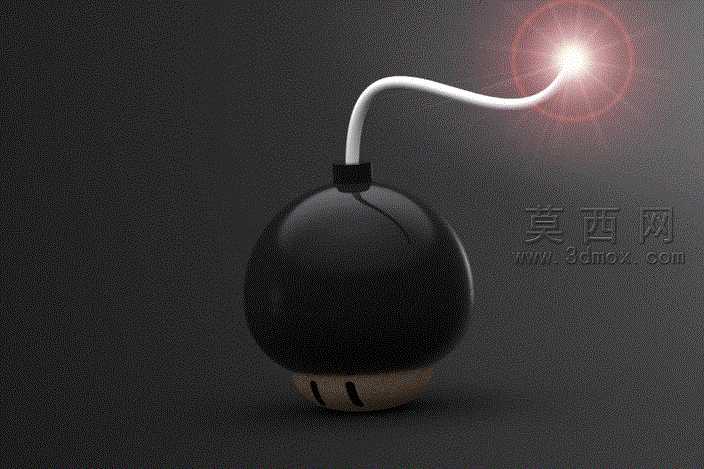

卡通风格老式圆形地雷三维创意设计作品

本作品采用SolidWorks进行全参数化三维建模，整体造型以经典老式圆形地雷为原型进行卡通化创意改编，摒弃了真实武器的冷峻危险质感，转而打造圆润可爱的视觉效果。建模阶段首先通过旋转凸台命令生成主体球形雷身，对球体底部进行平面切除处理，预留出引信安装座与底部支撑结构的位置，底部支撑部分采用多段圆弧放样生成带有三个弧形开槽的木质底座结构，还原老式地雷的底部支撑特征，同时对所有棱边进行0.5-2mm不等的圆角过渡处理，消除尖锐棱角强化卡通柔和质感。引信部分单独建模，首先拉伸生成圆柱形引信基座，与雷身顶部采用同轴配合装配，引信导火索采用扫描命令生成自然弯曲的曲线造型，对曲线进行曲率调整，模拟导火索柔软下垂又向上翘起的自然形态，末端做收尖处理还原导火索的端头特征。材质与渲染阶段，雷身主体采用高光泽黑色烤漆材质，调整材质反射率至0.8、粗糙度0.1，模拟光滑陶瓷质感的黑色漆面效果，在环境光下呈现柔和的高光反射，避免过于锐利的反光破坏卡通氛围；底部支撑结构采用浅棕色哑光木质材质，添加细微的木纹凹凸贴图，调整凹凸强度至0.15，还原老式木质底座的粗糙质感，与亮面雷身形成鲜明的材质对比；引信基座采用哑光黑色橡胶材质，粗糙度调整为0.6，模拟橡胶封套的磨砂质感；导火索采用米白色棉麻编织材质，添加细微的编织纹理凹凸，粗糙度设置为0.7，还原棉线材质的哑光粗糙特性。场景搭建采用深灰色渐变背景，添加三点布光系统，主光源从左上方45度角照射，强度1.2，开启软阴影，阴影柔和度设置为0.3，辅助光源从右下方补光，强度0.4，消除暗部死黑，轮廓光从后方照射，强度0.6，勾勒雷身的轮廓边缘，强化主体的立体感。整体设计思路在保留老式地雷核心识别特征的基础上，通过圆润化造型处理、卡通化材质搭配，将原本具有危险性的武器元素转化为适合文创、游戏道具使用的创意三维模型，结构上所有零件均采用可拆分装配设计，各部件配合间隙预留0.1mm，可直接用于3D打印制作实体摆件，也可导入渲染软件进行二次场景创作，模型所有特征均保留建模历史参数，可根据需求调整雷身直径、导火索弯曲角度、底座尺寸等参数，适配不同的使用场景。
