双卷位立式厕纸架创意结构设计

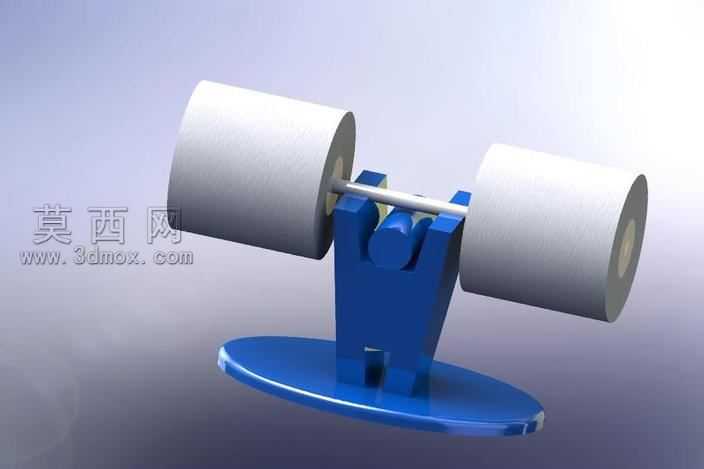

本作品为双卷位立式厕纸架的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先从底座部分开始绘制，通过草图绘制椭圆形底座轮廓，添加拔模与圆角特征保证底座放置的稳定性与边缘的顺滑度，底座上方的支撑立柱采用对称式结构设计，通过拉伸凸台构建立柱主体，在立柱中部预留铰接转轴的安装位，同时在立柱下部开设定位卡槽，保证转轴翻转时的结构限位。上方的纸卷承载轴采用等径圆轴设计，轴体两端添加限位凸台，避免纸卷在使用过程中从轴端滑脱，轴体与中部的铰接支座采用间隙配合设计，可实现轴体的小角度翻转，方便更换纸卷时抬起轴体完成纸卷装卸。材质渲染阶段，支撑结构部分采用亮蓝色高光塑料材质，调整材质的反射率与粗糙度参数，模拟ABS工程塑料的光滑质感，添加细微的环境反射效果提升真实感；纸卷部分采用哑光白色纸质材质，调整材质的漫反射颜色与凹凸纹理，模拟卷纸表层的细微纤维质感，同时在纸卷中心添加纸筒的浅棕色硬纸材质，还原真实卷纸的结构层次。设计思路上采用双卷位布局，可同时放置两卷卫生纸，避免单卷用完后无纸可用的尴尬情况，立式底座设计无需在墙面打孔安装，可直接放置在洗手台、马桶旁的台面上，适配租房场景与无法打孔的卫浴空间，铰接式的轴体结构简化了纸卷更换的操作步骤，无需拆卸额外零件即可完成换纸操作，整体结构无尖锐棱角，所有边缘均添加R2以上的圆角处理，避免使用过程中磕碰划伤，结构件之间的配合间隙控制在0.2mm以内，既保证活动部件的转动顺畅，又避免间隙过大出现松动晃动的问题，整体造型简洁利落，蓝色支撑结构与白色纸卷形成清爽的色彩搭配，适配多数现代卫浴空间的装修风格。
