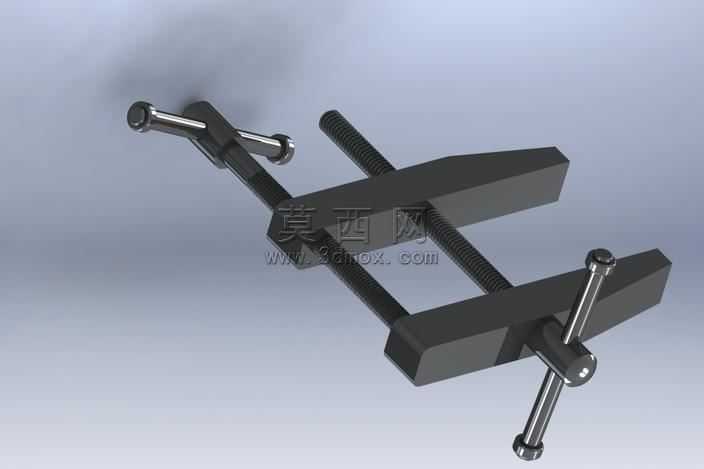

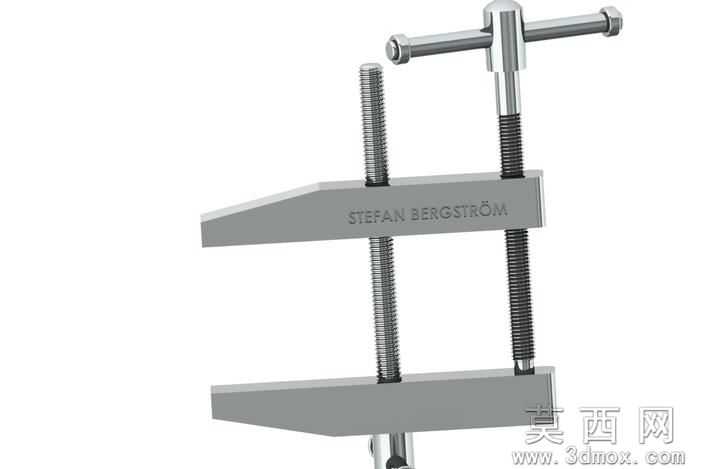

双螺杆平行夹持式E型夹三维结构

本作品为手动夹持类工具E夹的三维参数化模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械加工零件的实际尺寸规范，对每一个结构特征都进行了严谨的尺寸约束与几何约束，确保模型可直接用于后续的工程图导出、结构仿真或3D打印验证。模型整体采用双螺杆平行驱动结构，包含两个对称布置的梯形传动螺杆、两块平行设置的夹持钳体、两个T型转动手柄以及配套的限位连接结构，所有零件均按照实际装配关系完成配合约束，可实现真实的开合动作模拟，转动手柄时钳体可沿螺杆轴向平稳平移，完成对工件的夹紧与松脱动作。材质渲染阶段，针对不同零件的实际使用材质进行了区分设置：夹持钳体采用发黑处理的高碳钢材质，渲染时调整了金属粗糙度参数，还原出哑光黑的金属质感，同时添加了细微的表面纹理模拟实际锻造或铣削加工的表面痕迹；传动螺杆采用调质45号钢材质，表面呈现亮银色金属光泽，对螺纹牙型部分进行了精细化建模，还原了梯形螺纹的真实牙距与牙型角度，渲染时添加了轻微的反光效果体现金属加工面的光洁度；T型转动手柄采用镀铬钢材材质，表面设置了高反光的金属材质属性，还原手柄光滑耐磨的表面特征。设计思路上，该E夹参考了传统平行夹的夹持优势，相比普通G型夹拥有更大的夹持接触面积，双螺杆驱动的结构让夹持力分布更均匀，可有效避免单点夹持造成的工件变形，适合夹持板类、方型类工件，在木工加工、五金装配、工件粘接固定等场景都有广泛应用。建模过程中对零件的工艺合理性进行了考量，比如钳体的边角做了合理的倒圆角处理，避免应力集中，螺杆端部设置了限位结构防止钳体脱出，手柄的握持直径符合人体工程学设计，确保手动操作时的施力舒适度。模型完成装配后进行了全局干涉检查，确认所有活动部件在全行程开合过程中无干涉、无卡顿，装配关系完全符合实际产品的装配逻辑，可用于工装设计参考、工具类产品结构演示以及机械教学案例使用。
