咖啡机锅炉核心功能单元结构设计

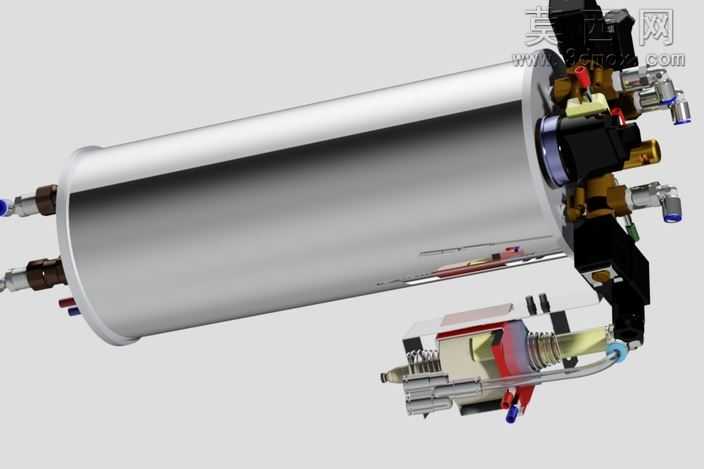

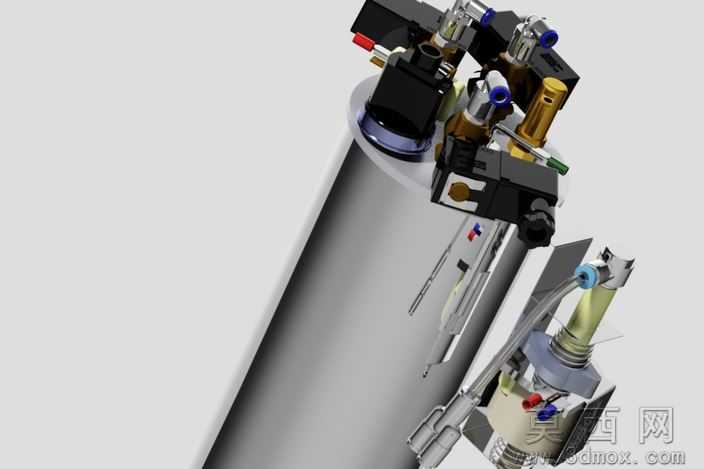

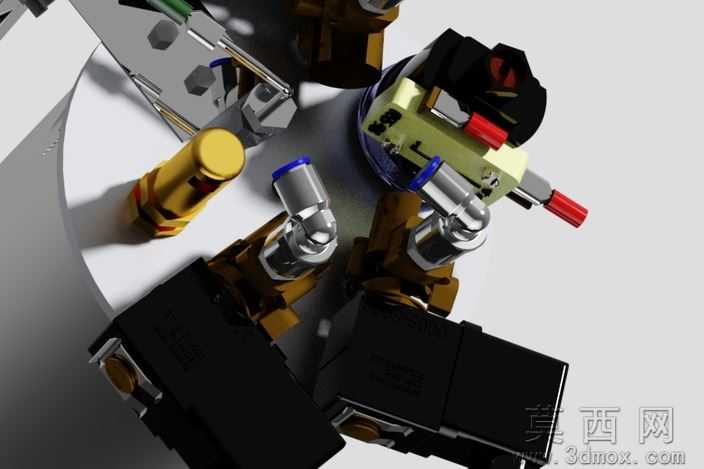

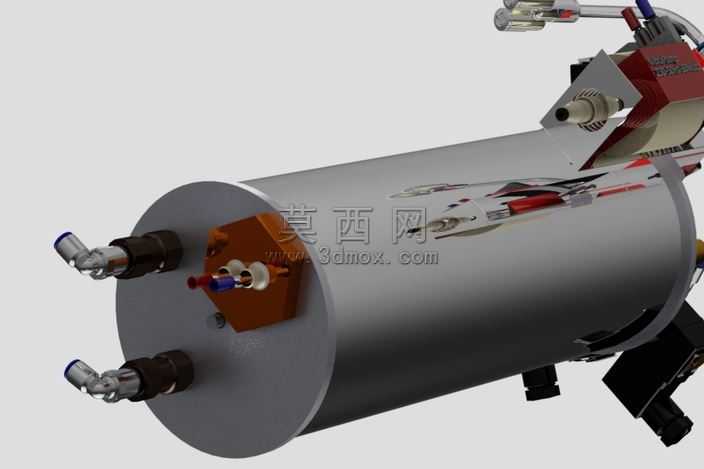

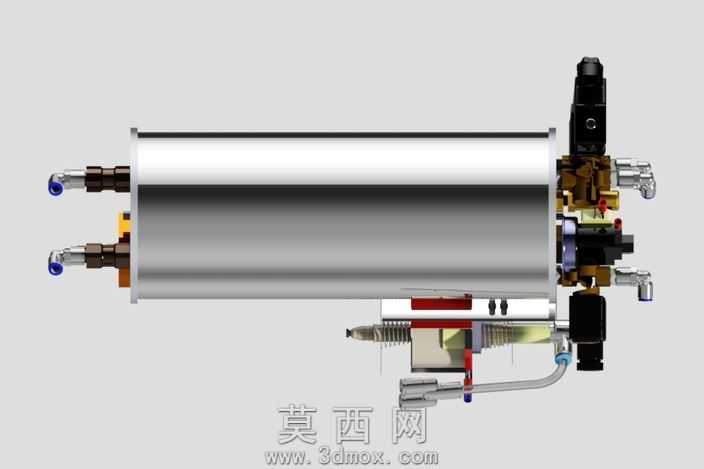

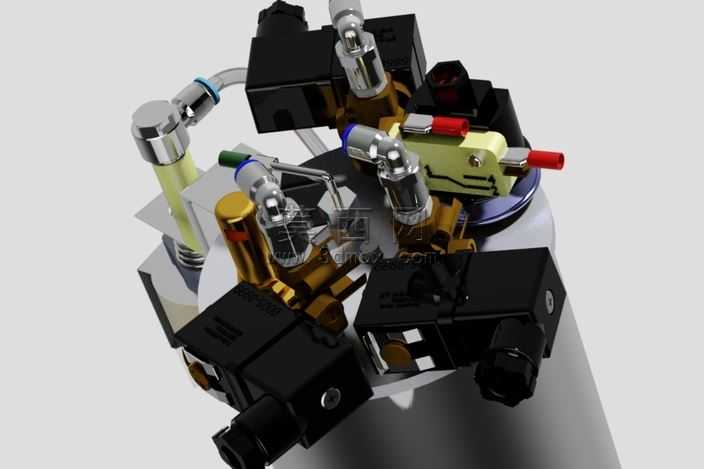

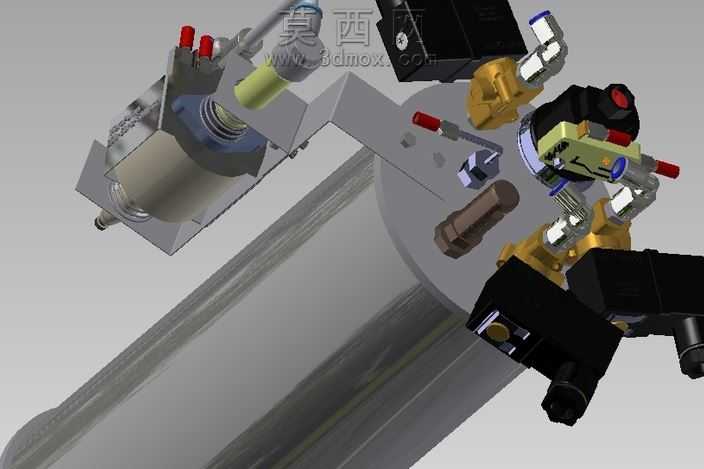

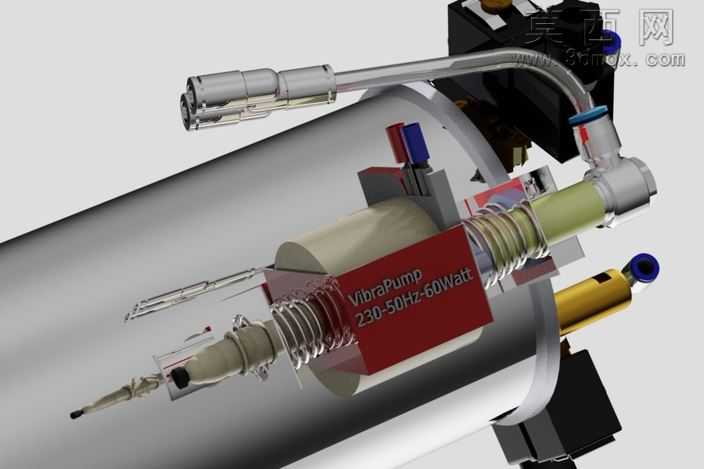

本作品为咖啡机核心锅炉功能单元的三维建模设计，建模过程中严格遵循商用咖啡机的实际功能逻辑与装配规范，对锅炉主体、加热组件、流体管路、控制阀组、连接接头等所有零部件进行1:1比例的参数化搭建，确保各部件的装配公差符合实际生产的精度要求。建模阶段首先完成锅炉承压腔体的主体结构绘制，根据咖啡萃取、热水输出、蒸汽喷射的不同功能需求，在腔体对应位置预留不同规格的接口位，同时对腔体壁厚做合理设置，兼顾承压性能与热传导效率。随后逐一搭建配套的控制组件，包括电磁阀、调压阀、温度检测接头、进出水硬管与快插接头，每一处管路的弯折角度、接头的密封结构都做了精细化还原，避免出现流体干涉的设计问题。材质渲染阶段，针对不同部件的实际材质做对应参数调整：锅炉主体采用哑光不锈钢材质，调整金属粗糙度与反射参数还原食品级不锈钢的细腻质感；黑色阀组与电控部件采用哑光工程塑料材质，添加细微的颗粒质感还原注塑件的表面特征；黄铜色管路接头调整金属色泽与高光参数，还原铜质接头的金属光泽；密封胶圈采用半哑光橡胶材质，添加轻微的漫反射效果还原橡胶件的视觉特征。结构设计上充分考虑咖啡机锅炉的实际工作逻辑，将咖啡热水出口、常温水入口、蒸汽出口做独立的管路布局，不同通路的控制阀组排布合理，既保证流体输送过程中互不干扰，也预留了后期维护拆装的操作空间，所有外接接头都采用行业通用的标准规格，可直接匹配常规咖啡机的外接管路。整体模型装配完成后经过干涉检查，所有活动部件与固定部件之间无结构冲突，各管路的走向符合流体力学的基本要求，能够直观呈现咖啡机锅炉单元的完整工作原理与装配关系，可用于产品结构验证、教学演示以及新品开发的参考使用。
