家用移动式医用氧气浓缩器外观结构设计

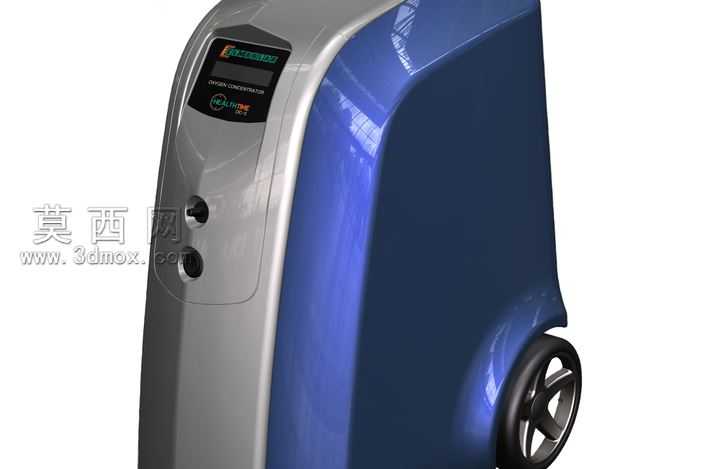

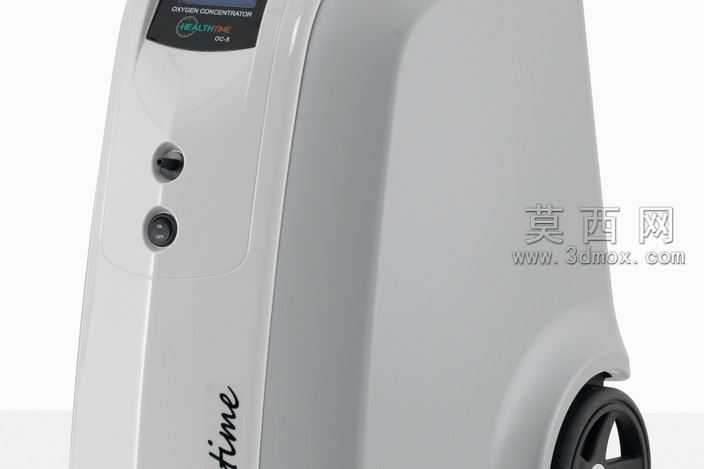

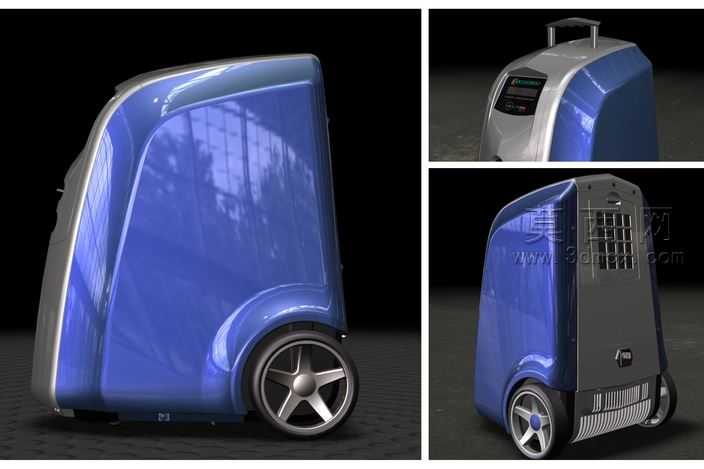

本作品为家用移动式氧气浓缩器的三维建模设计，建模阶段围绕产品的实际使用场景与功能需求展开，首先完成整体轮廓的曲面构建，针对机身侧部的大弧度流线曲面，采用放样、边界曲面等建模方式保证曲面过渡顺滑无折痕，还原产品圆润亲和的家用医疗设备外观特质，避免工业设备的生硬棱角带来的距离感。建模过程中严格还原产品的结构细节：正面操作面板区域做了内凹式分层结构，预留出显示屏、功能按键、品牌标识的安装位，面板边缘做小圆角过渡处理，兼顾触感安全与视觉精致度；机身下部的移动脚轮采用轮毂与橡胶胎体的分体式建模，还原轮毂的辐条镂空结构与胎面的弧度特征，保证脚轮转动结构的装配合理性；机身侧面的氧气输出接口做了沉孔式结构设计，还原接口周边的标识区域与防护凸台，避免日常使用中接口被磕碰损坏。材质与渲染阶段针对不同部件做了精细化的材质区分：机身主面板采用高光亮面蓝色ABS塑料材质，调整材质的反射率与粗糙度参数，还原亮面塑料通透的高光反射与柔和的环境映射效果，凸显产品洁净的医疗属性；侧边操作区域采用银灰色磨砂金属质感材质，通过调整凹凸贴图与粗糙度参数，还原磨砂金属细腻的颗粒触感与低反射特质，与亮面蓝色面板形成视觉与触感的双重对比；脚轮部分的橡胶胎体采用哑光黑色橡胶材质，添加细微的磨损纹理提升真实感，轮毂部分采用亮面黑色硬质塑料材质，与胎体形成材质层次区分；操作面板上的显示屏采用半透明玻璃材质，添加轻微的屏幕发光效果，还原设备通电后的显示状态。设计思路上围绕家用医疗设备的核心需求，整体采用立式窄身结构，搭配底部单侧脚轮设计，方便用户在居家场景中推移设备，减少搬运负担；外观配色采用蓝银搭配的医疗设备经典配色，既传递专业可靠的医疗属性，也能适配多数家庭的家居环境，不会产生突兀感；所有外露的结构边缘均做了R2以上的圆角处理，避免家中老人、孩童磕碰受伤，兼顾使用安全性；机身侧面预留的内凹式提手区域与脚轮形成配合，实现单人即可轻松移动设备的使用需求。建模过程中对所有装配结构做了干涉检查，保证各个部件之间的装配间隙合理，不存在结构冲突，为后续的结构落地与开模生产提供准确的三维参考。
