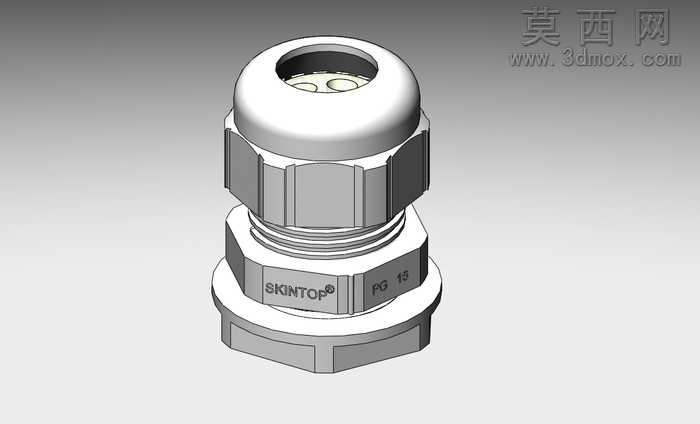

PG16型SKINTOP电缆密封接头三维结构

本作品为PG16规格SKINTOP系列电缆密封接头的三维建模作品，建模过程严格参照实物的尺寸比例与结构特征完成，整体采用自底向上的建模思路，先拆分接头的各个组成部件再完成整体装配。首先构建接头底部的六角锁紧螺母结构，建模时精准还原六角面的棱边倒角、内螺纹的牙型轮廓与螺距参数，保证螺纹部分的啮合结构符合PG16螺纹的标准尺寸规范；中部的主体基座部分，还原了外六角的拧动受力面、表面印刷的SKINTOP品牌标识与PG16规格字符，字符采用包覆特征贴合基座外圆柱面，还原实物的印刷质感，同时构建基座内部的锥形密封腔结构，为后续密封组件的装配预留精准的配合空间。上部的锁紧压帽部分，顶部设计为圆弧过渡的圆顶结构，中心预留适配对应线径电缆的穿线通孔，压帽下部的外六角结构与中部基座的尺寸匹配，压帽内侧设计有与密封胶圈配合的压紧斜面，当压帽与基座螺纹旋合时，斜面可均匀挤压内部密封胶圈实现线缆的抱紧密封。模型还还原了接头内部的密封胶圈、夹紧爪等隐藏结构，夹紧爪的瓣状开槽结构、胶圈的弹性形变预留间隙都做了精细化建模，完整呈现该类电缆接头旋紧后夹紧线缆、实现IP防护的工作原理。材质渲染阶段，接头主体金属部件采用哑光镀锌金属材质，调整材质的粗糙度与金属度参数，还原工业五金件的磨砂金属质感，表面标识字符做深色哑光处理与金属主体形成清晰对比，内部密封胶圈采用黑色哑光橡胶材质，还原橡胶件的柔和漫反射质感，整体渲染采用柔和的工业产品打光方案，多角度呈现接头的外部轮廓、细节结构与装配关系，模型各部件间的配合间隙、螺纹旋合行程都参照实物参数设置，可直接用于产品结构展示、装配教学或者相关电气柜布线场景的装配仿真使用，完整还原了该款聚酰胺材质电缆接头的结构特征与功能设计逻辑。
