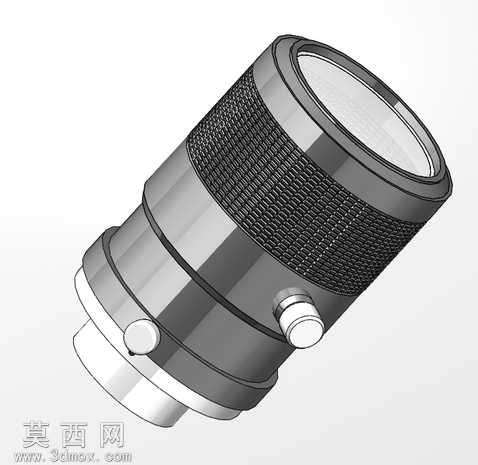

TECM55远心工业镜头精细三维建模

本模型为TECM55远心镜头的高精度三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，完整还原了远心镜头的全部实体结构与装配关系。建模初期先梳理远心镜头的核心结构逻辑，将整体拆分为光学镜筒主体、调焦滚花环、接口定位段、调节限位凸钮几个独立建模模块，逐一完成各部件的特征绘制：镜筒主体采用旋转凸台特征完成基础柱体构建，针对不同直径的镜段做精准的同轴度约束，保证各段光学安装位的同心度符合远心镜头的装配精度要求；镜身中部的防滑调焦滚花采用圆周阵列特征完成细密网格纹理的制作，既还原了实物的防滑触感结构，也通过特征阵列控制了模型面数，保证模型在装配与渲染环节的运行流畅度。镜筒侧方的调节旋钮采用拉伸与圆角组合特征制作，还原旋钮的圆柱外形与限位台阶结构，接口端的定位卡口、安装止口都严格按照远心镜头的标准接口尺寸做参数化约束，各部件之间的装配间隙控制在合理公差范围内，完整还原真实镜头的装配逻辑。材质与渲染环节，针对镜身金属部分采用哑光镀铬金属材质，调整材质的反射粗糙度参数还原工业镜头金属外壳的细腻磨砂质感，滚花部分单独赋予稍高粗糙度的深色金属材质，和光滑镜段形成明确的质感区分；镜片部分采用高透光光学玻璃材质，添加轻微的反射与折射参数，模拟光学镜片的通透质感，调节按钮部分采用哑光工程塑料材质，和金属镜身形成材质层次对比。渲染阶段采用柔和的侧方主光搭配补光，清晰呈现镜身的结构转折与滚花纹理细节，避免过强反光遮挡结构特征。整个建模过程严格遵循工业光学部件的设计规范，所有结构尺寸参考真实TECM55远心镜头的实物比例，既保证了外观的高度还原，也完整呈现了镜头的内部装配层级关系，可用于光学设备结构展示、工业相机配件选型演示、相关机械设计教学参考等场景，模型结构规整，特征树逻辑清晰，可根据需求快速调整尺寸参数完成同系列不同规格远心镜头的改型设计。
