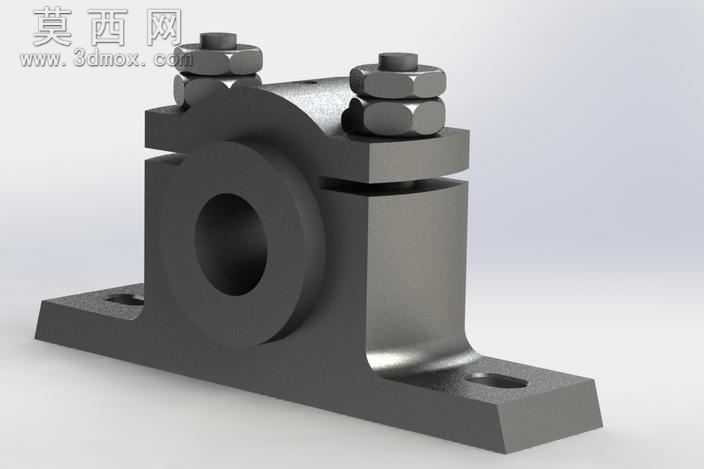

本作品为立式剖分式止推轴承座装配体三维设计,采用SolidWorks完成全参数化建模,建模过程严格遵循机械设计规范,对各组成零件进行独立参数化绘制后完成虚拟装配,完整还原实际产品的装配逻辑与结构细节。建模阶段首先完成底座主体的绘制,针对底座的安装定位孔、支撑立壁、轴孔配合面进行精准尺寸约束,保证安装基准面的平面度公差与轴孔的同轴度要求;随后绘制上轴承盖部分,对上下剖分面的贴合精度、螺栓过孔的位置度进行参数约束,确保上下盖合装后轴孔的圆度符合轴承配合要求。紧固件部分完整绘制了六角头螺栓与配套六角螺母,对螺纹特征进行简化仿真建模,还原螺栓穿装、螺母锁紧的完整装配关系,清晰展示轴承座的装拆逻辑。渲染阶段采用金属材质赋予各零件,底座与轴承盖采用铸铁哑光金属材质,还原铸铁件的磨砂金属质感,螺栓螺母采用镀锌钢亮面金属材质,通过材质差异区分不同零件的加工工艺与材质属性;场景布光采用多光源柔和打光,突出零件的棱边结构、曲面过渡与装配缝隙,清晰呈现各部件的配合关系,同时添加柔和环境阴影增强模型的立体感与真实感。结构设计上,该止推轴承座采用立式安装结构,底座开设两个长圆形安装孔,可适配一定范围内的安装位置调整,降低安装对位难度;上下剖分式结构无需穿轴即可完成轴承的装拆,大幅提升后期维护更换轴承的效率;双侧双螺栓锁紧结构可提供足够的锁紧力,保证上下盖合缝紧密,避免运行过程中出现松动移位,同时可承受轴向与径向的复合载荷,适配止推轴承的承载需求,为转轴提供稳定的旋转支撑。设计过程中充分考虑零件的加工工艺性,所有棱边均添加合理的铸造圆角与机加工倒角,避免应力集中问题,各配合面预留合理的机加工余量,非配合面采用铸造表面设计,兼顾结构强度与加工成本控制;装配过程中添加合理的配合约束,还原实际装配的干涉检查结果,确保各零件之间无运动干涉,装配关系符合实际机械装配的工艺要求,可直接用于工程参考、教学演示或二次开发设计。
- 全部评论(0)
- 模板大小 2.71 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,其它,
- 软件分类 通用五金配件
