带三角加强筋卧式轴承支撑座

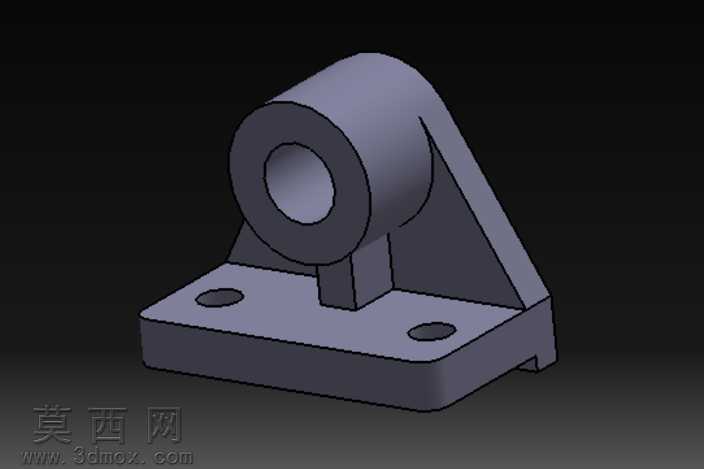

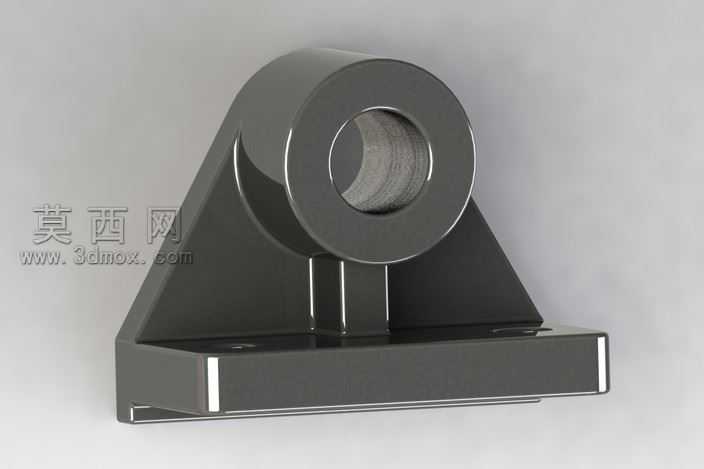

该作品为卧式轴承支撑座三维建模作品，建模阶段采用参数化设计思路，首先以基准面定位确定整体安装基准，先绘制底部安装底座的二维轮廓，通过拉伸特征生成带侧边卡槽的底座基体，底座上预留两个对称的安装沉孔位，用于后续通过紧固件完成部件的安装固定。在底座上方的支撑结构设计中，采用双侧三角加强筋结构连接上部轴承安装筒与底部底座，筋板与轴承筒外圆、底座上表面做相切过渡处理，避免应力集中的同时提升整体结构的刚性，筋板与中间连接柱做一体化布尔运算合并，保证结构的整体性。上部的轴承安装筒为同轴空心圆柱结构，内孔预留轴承安装的配合公差空间，筒体外圆做倒角处理，筒身与下方连接柱采用圆角过渡，减少结构应力突变。材质与渲染阶段，整体赋予哑光深灰金属材质，模拟铸铁或铸钢件的表面质感，调整材质的粗糙度参数还原金属机加工后的哑光效果，场景内添加柔和的环境光与定向补光，突出结构的轮廓转折与曲面过渡，阴影设置为软阴影，增强模型的立体感与真实感。设计过程中充分考虑零件的实际加工工艺性，所有棱边均设置合理的工艺圆角，避免尖锐棱边带来的加工难度与使用安全隐患，安装孔的位置、轴承内孔的同轴度均通过基准约束保证精度，整体结构紧凑，在满足轴承支撑、转轴定位功能的前提下，通过三角筋结构优化实现了减重与刚性提升的平衡，适合作为机械传动系统中的转轴支撑部件使用，建模过程中所有特征均保留参数化历史记录，可根据实际使用的轴承规格、安装尺寸需求快速调整对应参数，完成不同规格支撑座的衍生设计。
