有机朗肯循环微型发电装置结构设计

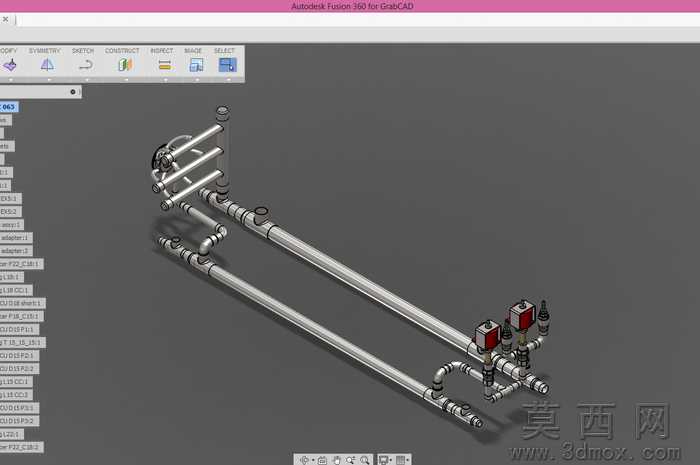

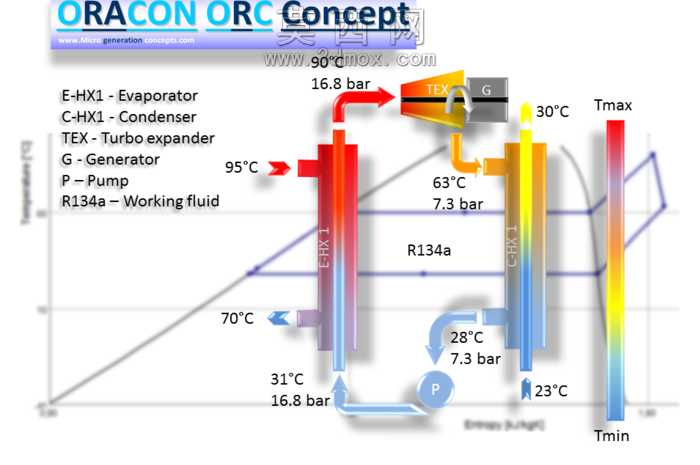

本作品为基于有机朗肯循环原理的微型低温余热发电装置三维设计，建模过程严格遵循热力循环系统的功能逻辑完成各部件的结构搭建。整体模型围绕R134a工质的循环流动路径进行布局，首先完成蒸发器部件的建模，采用立式换热结构设计，匹配95℃热源入口的换热需求，建模时还原了工质侧与热源侧的流道分隔结构，材质设定上换热主体采用导热性能优异的铝合金材质，外部连接管路采用耐高压不锈钢材质，清晰呈现低温余热输入后工质吸热蒸发的流路走向。冷凝器部件采用与蒸发器对应的立式换热结构，建模时还原了30℃冷源侧的换热流道，匹配28℃冷凝温度的设计参数，材质设定同样区分换热主体与连接管路，清晰呈现气态工质放热冷凝为液态的流路。涡轮膨胀机作为核心做功部件，建模时还原了进气喷嘴、涡轮叶轮、发电机连接端的结构，精准匹配16.8bar进气压力、90℃进气温度的工况参数，材质上涡轮叶轮采用高强度耐高温合金材质，壳体采用铸铝材质，清晰呈现高压气态工质推动叶轮旋转做功、带动发电机输出电能的动力传递路径。工质泵部件建模时还原了泵体、驱动端、进出口连接结构，匹配7.3bar入口压力、16.8bar出口压力的增压参数，材质上泵体采用耐磨不锈钢材质，密封件采用耐腐橡胶材质，清晰呈现液态工质增压后回流至蒸发器的循环路径。整体模型还搭建了循环管路连接结构，通过不同颜色的材质区分不同温度、压力状态下的工质流向，红色对应高温高压气态工质，蓝色对应低温低压液态工质，黄色对应做功后的中温中压气态工质，直观呈现整个有机朗肯循环的热力过程。设计思路围绕微型低品位余热回收场景展开，目标是将低品位热能转化为可用电能，整体结构紧凑，可适配小功率分布式余热回收需求，建模过程中严格遵循给定的热力参数，包括4621g/s的工质质量流量、1kW蒸发器换热功率、65W涡轮输出功率等设计指标，各部件的连接位置、管路走向均经过合理性校验，确保循环流程的逻辑通顺，同时通过材质与色彩的区分，让整个循环的工作原理能够通过三维模型直观呈现，便于理解有机朗肯循环的能量转换过程。
