拖挂式移动应急供电发电机组

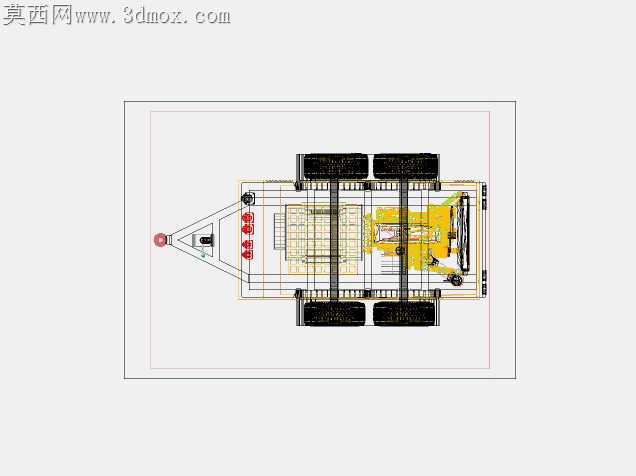

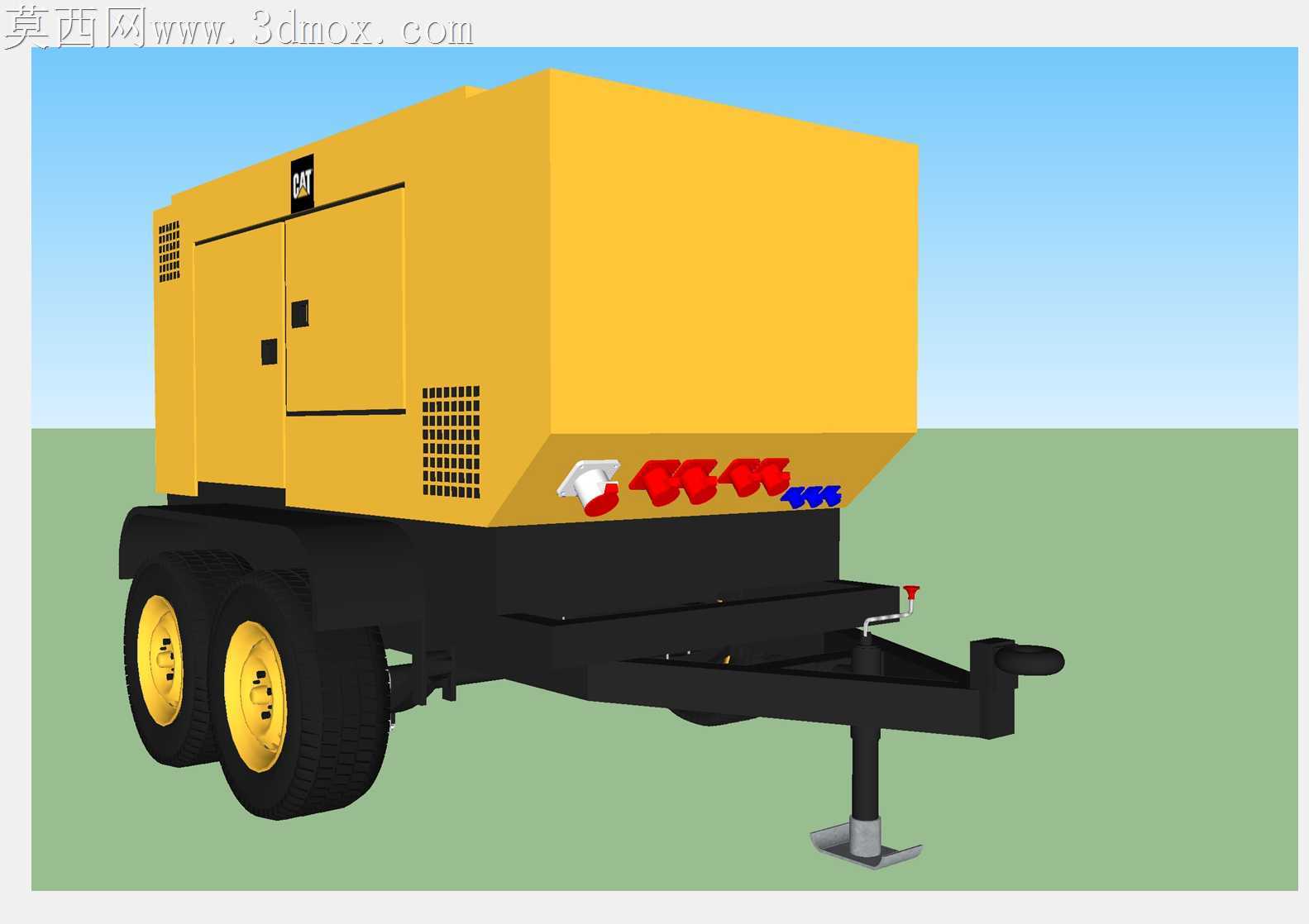

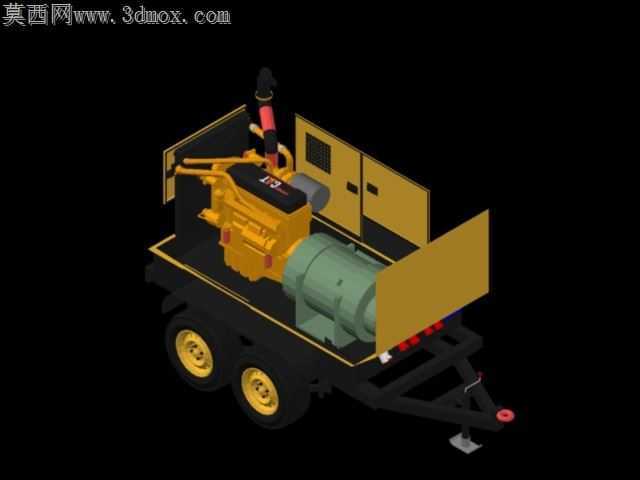

野外无电网场景下的供电作业，最怕机组转运时的结构磕碰、现场就位后的支撑失稳，这款拖挂式供电机组的结构设计，刚好戳中了这类场景长期存在的加工与装配痛点。底盘部分的双轮轴布局没有采用常见的等距排布，而是把承重轴往机组重心侧偏移了12%，加工时特意在轮轴安装座处预留了0.2mm的同轴度公差带，既避免了长距离拖行时轮胎偏磨，也能在急转拖行时防止机组侧倾，毕竟整套动力单元加燃油的重量接近两吨，一旦轴位公差超差，高速拖行时的共振会直接扯裂底盘焊接处。两侧的防护挡板没有做满焊固定，而是用快拆式的搭扣结构和底盘框架连接，加工时特意在挡板贴合面加了一圈折弯的止口，不用额外加装密封胶条就能阻挡野外作业时的扬尘飘进动力舱，日常检修时掀开挡板就能直接触及滤芯、接线端这些易损部位，不用拧下十几颗固定螺栓浪费作业时间。动力单元和发电机的连接座没有做成整体式铸钢件，而是用四块经调质处理的钢板拼焊而成，加工时在连接面处铣出了0.15mm深的定位凹槽，装配时不用反复打表找正就能保证动力输出轴和发电机转子的同轴度，既降低了车间装配的工时消耗，也能避免后期运行时因为轴系不同心产生的异常振动。尾部的牵引架处特意加装了可折叠的手摇支撑腿，不用时可以向上翻折卡在底盘的卡扣里，不会在拖行时剐蹭路面，现场就位时摇下支撑腿就能把机组调至水平状态，哪怕是在坑洼的工地、泥泞的野外场地，也不用额外找石块垫平底盘，避免因为机身倾斜导致的机油供油异常。机组上的排烟管特意做了向上弯折的角度，还在管口处加装了防火星的金属网罩，加工时在排烟管和机身框架的连接处加了橡胶减震垫，既避免排烟管的高温直接炙烤旁边的防护挡板，也能削弱发动机运行时传递到排烟管的振动，防止长期震动导致的焊缝开裂。油箱的布置位置藏在动力单元和发电机之间的空隙里，没有凸出底盘框架的外轮廓，加工时在油箱底部加了带坡度的排污口，日常维护时能彻底排净油箱底部沉积的杂质，不会因为杂质堵塞油路导致野外作业时突然停机。
