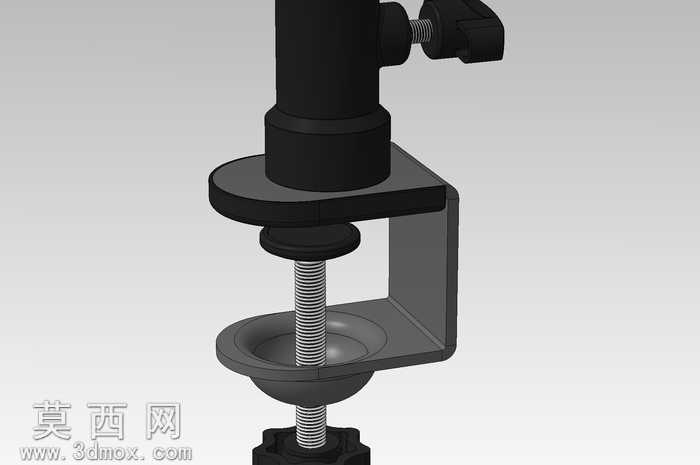

5/8规格夹与联合杯锁紧连接构件

车间里常用的杆类装夹配件，最容易出问题的就是锁紧后杆体打滑、反复拆装后配合间隙变大，这款5/8规格的夹与联合杯构件，在结构上刚好针对这些现场痛点做了针对性的取舍。锁紧旋钮的捏持部位做了网纹滚花处理，滚花的齿距没有选装饰性的细纹，而是选了0.8mm齿距的粗纹，手上沾了切削液或者金属碎屑的时候，拧动也不会打滑，旋钮和螺杆的衔接处做了退刀槽过渡，避免应力集中导致螺杆在频繁锁紧的过程中从根部断裂。上部的杆体安装孔开了单侧贯通的锁紧缝，缝宽控制在1.2mm，既保证锁紧时孔壁有足够的形变空间抱紧插入的5/8英寸杆体，又不会因为缝宽过大导致孔体形变过量、长期使用后出现不可逆的塑性变形，孔的内壁做了0.02mm的精镗公差，和标准杆体配合时，未锁紧状态下的滑动阻力刚好合适，不会松旷晃荡，也不会卡涩难插。下部的联合杯衔接部位做了方形定位基座，基座和上部夹体的衔接处做了R2的圆角过渡，没有做尖锐直角，既避免铣加工时直角处出现应力裂纹，也能减少装配时锐角割伤操作人员的风险。杯体内部的顶杆做了抛光处理，顶杆和基座孔的配合选用H7/g6的间隙配合，顶动的时候没有卡顿感，顶杆的端部做了小平头设计，不会因为顶压应力过大在被固定件表面压出深凹痕。夹体的外表面没有做多余的装饰性曲面，所有非配合面的拔模斜度控制在1.5度，既方便注塑或者粉末冶金加工时脱模，也不会因为斜度过大导致构件整体尺寸臃肿。实际装配时，上部夹体的锁紧方向和下部杯体的顶紧方向呈垂直布局，两个锁紧动作互不干涉，单手就能完成杆体角度调整和位置固定的操作，不需要额外借助扳手等工具，在工装架、检测支架、小型设备的支撑杆调节场景里，能大幅减少调整的辅助时间。构件的壁厚做了均匀化处理，最薄的锁紧缝侧壁厚度也有3mm，不会因为长期反复锁紧出现侧壁断裂的问题，基座的四个角做了小倒角，安装到对应工位时不会和相邻的配件产生干涉。
