自行车传动用单片齿盘结构设计

粉末冶金压制成型的自行车齿盘，最容易在齿根圆角与减重孔的衔接位置出现密度不均的隐裂，骑行中突发断齿的故障里，近七成诱因都来自成型阶段的应力集中点。这款齿盘的齿形轮廓没有照搬通用链轮的渐开线参数，特意把啮合切入段的齿顶修缘量加大了0.12mm，刚好抵消链条节距磨损后产生的啮合冲击，不会出现新盘装车就跳齿的违和感。

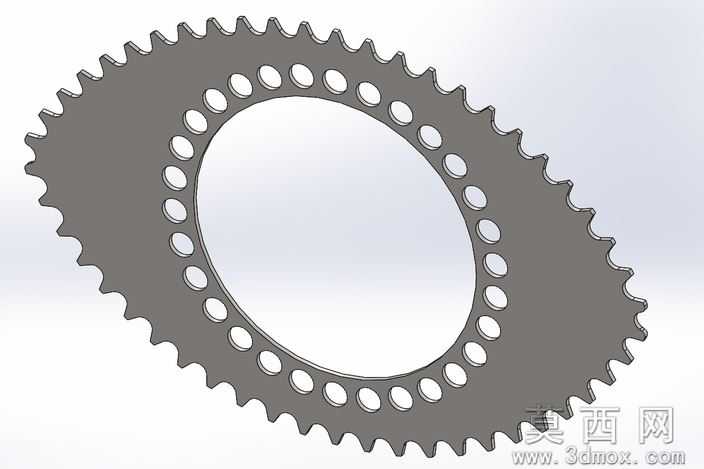

沿内圈均匀排布的圆形减重孔，孔边全部做了R0.8的倒圆角处理，没有尖锐的直角棱边，既避免了粉末压制时粉料在直角处架桥导致的局部疏松，也给后续的淬火工序留足了应力释放空间，不会在孔边萌生淬火裂纹。齿根位置的过渡圆角比普通通勤车齿盘大0.2mm，别小看这细微的尺寸调整，链条拉力峰值作用在齿根时，应力能分散到更广的基体区域，长期踩踏发力也不会出现齿根疲劳断裂的问题。

齿盘内圈的定位止口做了h7级的公差配合，和曲柄爪盘贴合的端面特意留了0.05mm的微凸量，锁紧螺栓打紧后，这个微凸量会被压平，保证整个齿盘端面和曲柄完全贴合，高速骑行时不会出现齿盘偏摆导致的链条蹭导板异响。齿面的粗糙度控制在Ra1.6，既不会因为太光滑导致链条啮合时打滑，也不会因为过于粗糙加速链条销轴的磨损，刚好适配日常通勤、短途骑行的使用强度。

很多人觉得减重孔越多越轻越好，实际减重孔的排布如果偏离受力路径，反而会削弱齿盘整体刚性。这款齿盘的减重孔全部落在相邻两齿的受力支撑筋之间，没有打断齿根到内圈安装位的力传递路径，踩踏发力时扭矩能顺畅从曲柄传递到每一个啮合齿，不会出现孔位周边的材料形变。齿顶的硬度控制在HRC42-48，芯部保留足够的韧性，遇到颠簸路面链条瞬间冲击时，不会出现齿尖崩碎的情况，比全淬硬的齿盘耐用度提升近四成。

齿盘的厚度选了3mm的常规规格，适配市面上绝大多数8速、9速的变速链条，不需要额外调整前拨的位置就能直接替换安装。边缘的毛刺全部做了振动光饰处理，没有锋利的飞边，装车调试时不会划伤手指，也不会蹭到链条侧面产生额外的摩擦阻力。
