双U型滑动驱动传动轴三维结构设计

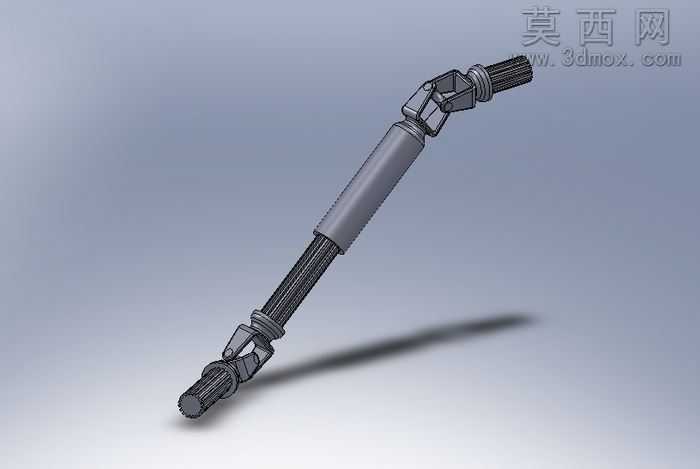

本作品为双U型联合滑动驱动轴的三维参数化建模成果，建模过程严格遵循机械传动部件的实际设计规范，完整还原了滑动式传动轴的全部功能结构。建模阶段采用自底向上的装配设计思路，首先分别完成两端万向节叉、十字轴总成、花键轴、花键套、中间防护套、端部连接花键等独立零件的特征建模：针对万向节十字轴的轴颈配合面，采用高精度回转特征加倒角工艺特征构建，保证与节叉轴承孔的装配间隙符合传动件公差要求；滑动花键副部分通过螺旋扫描特征构建渐开线花键齿形，精准还原花键的滑动配合特性，可实现轴段长度的伸缩调节，适配安装位置的位移变化与工作过程中的窜动需求。材质与渲染环节，针对不同零件的实际用材赋予对应材质属性：金属传动部件采用调质合金钢材质，添加细微的表面喷砂纹理与金属哑光反射效果，还原工业金属零件的真实质感；中间防护套采用橡塑材质，添加细微的磨砂颗粒感与低反光属性，区分于金属部件的视觉表现；渲染阶段采用工作室三点布光方案，主光从侧上方投射突出轴体的圆柱轮廓与万向节的铰接结构，辅光补全暗部细节避免结构阴影死黑，添加柔和的地面接触阴影增强模型的空间立体感，最终渲染效果清晰展现各部件的装配关系与外形特征。结构设计上，两端采用U型万向节结构可补偿两连接轴之间的角度偏差，中间滑动花键结构可补偿轴向长度偏差，整体结构可在存在安装角度差、轴向位移的工况下稳定传递旋转扭矩，适配沙滩车等非道路车辆的转向传动、行走传动系统的使用需求，建模过程中对所有铰接配合、滑动配合面均做了装配干涉检查，确保各运动部件在活动行程内无结构干涉，完整还原该类传动轴的实际运动特性，可用于传动系统的结构验证、装配教学、运动仿真演示等场景。
