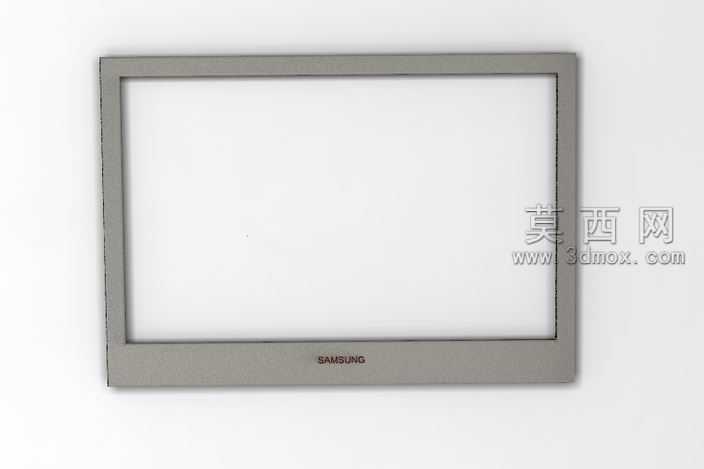

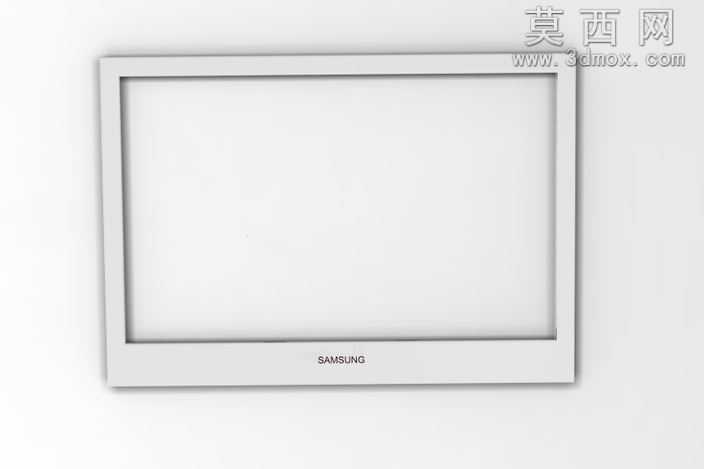

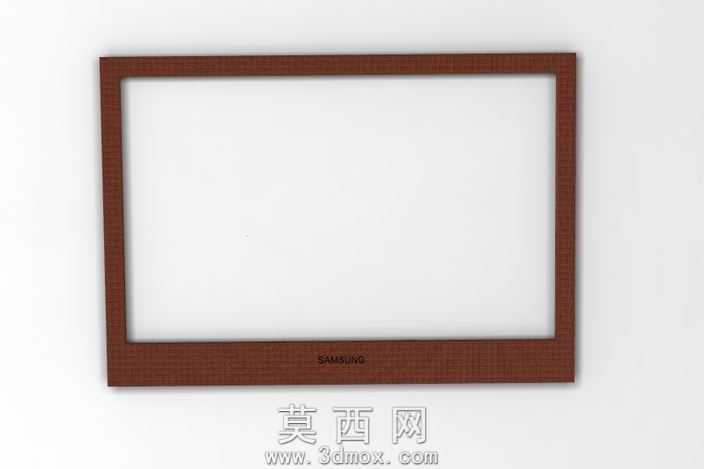

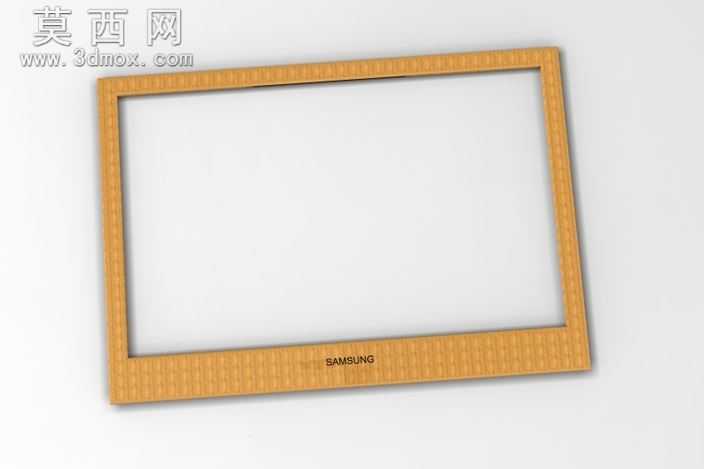

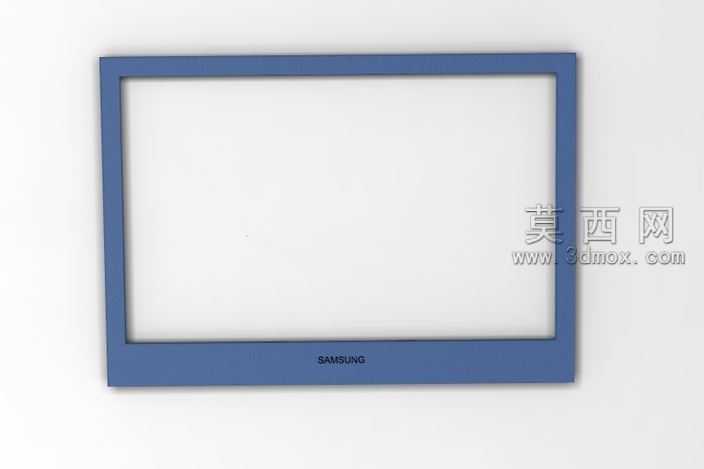

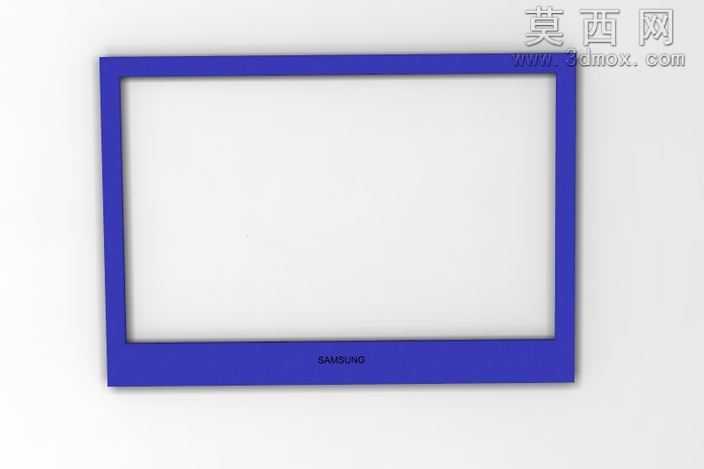

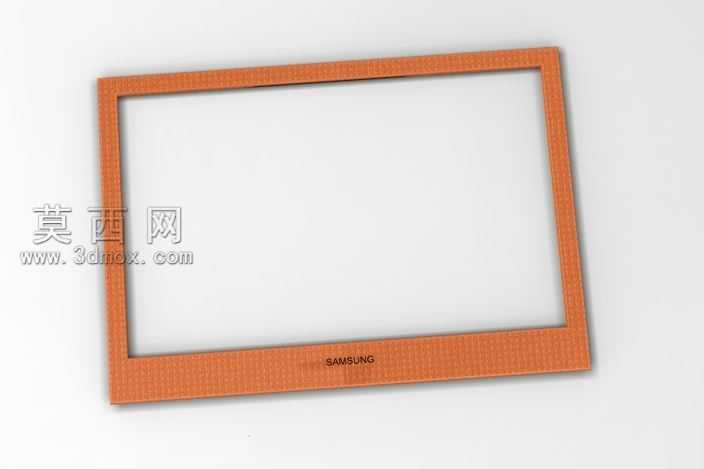

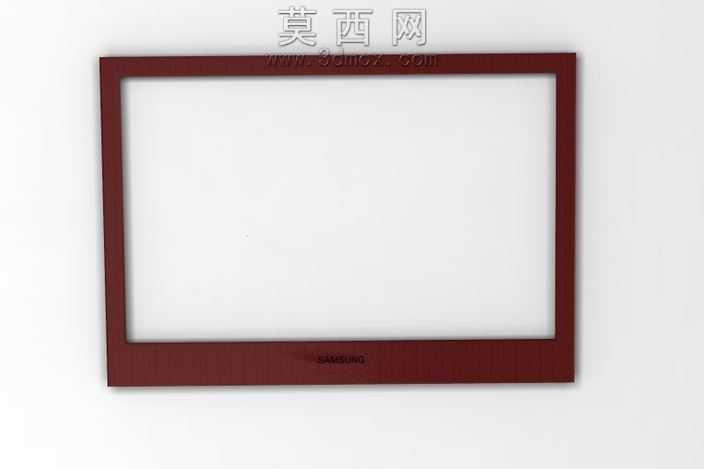

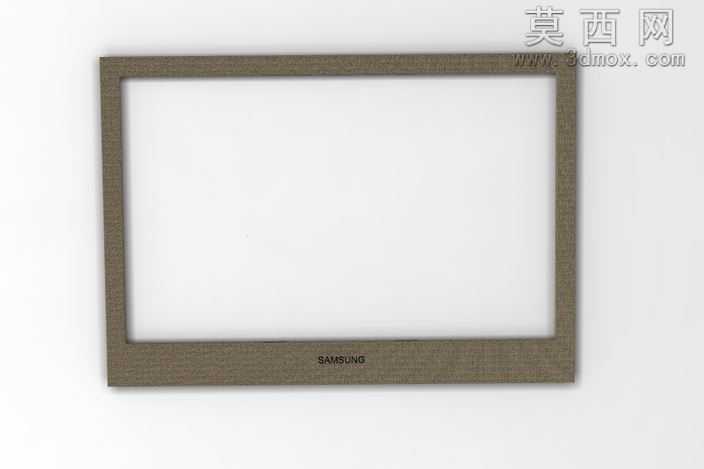

三星壁挂式窄边框液晶电视外观结构

壁挂电视的边框注塑成型环节，最容易出现的问题就是窄边位置的翘曲变形，一旦边框四个边的平面度公差超过0.3mm，挂装后屏幕和边框的贴合缝隙就会出现不均匀的情况，轻则积灰进虫，重则挤压屏幕边缘导致液晶层漏光。这款电视的边框结构在设计时特意将边框内侧的加强筋做了非等厚处理，靠近壁挂挂点的位置筋位厚度做到1.8mm，远离挂点的上下边中段筋位收薄到1.2mm，抵消注塑冷却过程中因为料流填充速度差带来的内应力，不用额外做治具校正就能把成型后的平面度控制在0.2mm以内。

边框正面的三星标识位置没有做常规的凹刻填漆处理，而是预留了0.15mm深的沉台，后续粘贴金属铭牌的时候刚好能和边框表面齐平，不会因为凸起的logo在清洁屏幕的时候被抹布勾到翘边。边框和屏幕配合的止口位置做了一圈0.8mm宽的软胶压边槽，装配的时候不用额外打胶，把泡棉胶条嵌在槽内再压入屏幕，就能保证四周的压缩量一致，不会出现某一段胶条压太死导致屏幕局部受力发白的问题。

壁挂安装的挂孔位置没有直接做在边框的后壳上，而是在对应位置内嵌了两个镀锌钢板的预埋螺母，螺母周围的塑料筋位做了放射状的加强结构，哪怕挂装的时候螺丝拧得过紧，也不会把塑料柱拧裂，日常使用中遇到轻微的墙体震动也不会出现挂孔松脱的隐患。边框的四个边角做了R3.5的圆角过渡，没有尖锐的直角，既避免了注塑时直角位置的应力集中导致的开裂问题，也能防止用户搬运的时候磕碰划伤。

边框表面做了细磨砂的晒纹处理，晒纹的粗糙度控制在Ra1.6，不会像亮面边框那样容易留下指纹和擦拭划痕，日常打理只用干抹布擦就能去掉浮尘，不用额外的清洁剂。后壳的散热孔位置特意避开了壁挂挂点的正上方，挂装后墙体和后壳之间的空气能顺着散热孔形成自然对流，不会因为挂点挡住风道导致内部积热，延长内部电路板的使用寿命。边框下沿的红外接收窗位置做了局部的半透处理，不用在外壳上单独开孔，既能保证遥控信号的穿透率，也不会破坏正面外观的整体性，减少了一个装配零件的同时也避免了开孔位置进灰的问题。
