点阵式LED赛事记分显示板三维设计

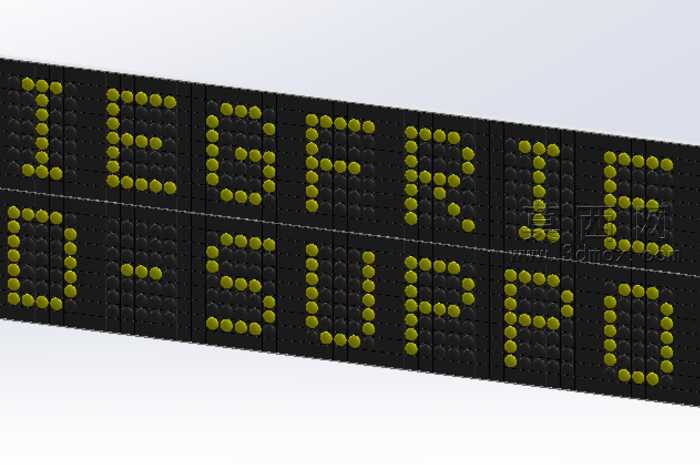

本作品为点阵式LED赛事记分显示板的三维设计成果，建模阶段依托SolidWorks平台完成全参数化构建，首先对显示板的整体外观轮廓进行基准定位，确定黑色基底面板的长宽厚尺寸参数，再逐一对每一颗LED灯珠的安装位进行阵列排布，严格遵循标准点阵模块的点位间距规范，保证灯珠排列的横纵对齐精度，还原实物的点阵排布逻辑。建模过程中对基底面板的灯珠安装孔位做了精准的布尔运算处理，确保每一颗灯珠模型与安装孔的配合间隙符合实际装配公差，灯珠模型还原了圆形发光头部与底部插装引脚的结构细节，同时对显示板的拼接缝隙做了写实处理，还原多块点阵模组拼接组成大尺寸显示面的真实结构。材质渲染阶段，为基底面板赋予哑光黑色工程塑料材质，调整材质的粗糙度与反光参数模拟PCB基板或塑料外壳的哑光质感，为LED灯珠赋予半透明暖黄色发光材质，添加微弱的自发光效果模拟灯珠点亮时的视觉状态，未点亮的灯珠区域保持深黑色哑光材质，通过明暗材质的对比清晰呈现出点阵拼合出的字符显示效果，还原记分板点亮显示时的真实视觉表现。结构设计上，该记分板采用模块化点阵拼接思路，可通过多块标准点阵单元组合扩展显示面积，适配不同赛事场景的显示尺寸需求，面板整体做了平整化处理，背部预留了控制电路的安装空间与走线槽位结构，兼顾显示功能与内部元器件的装配合理性。设计过程中重点考量了点阵显示的可读性，通过灯珠点位的精准排布保证字符显示的清晰度，还原了LED点阵记分板通过单点亮灭组合呈现数字、字符信息的核心功能逻辑，模型整体结构完整，细节还原度高，可用于赛事显示设备的结构展示、方案演示或相关教学参考使用。
