复古轮式古炮台结构三维设计

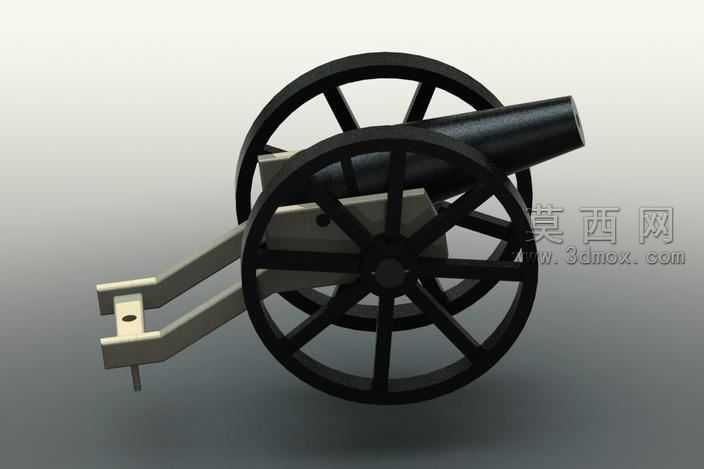

老式轮式火炮的木质炮架在长期存放与短途转运中，常出现轮辐受力开裂、炮身俯仰卡滞、驻锄定位偏移的问题，这款三维设计从加工适配角度切入，把传统古炮的非标准化构件全部转化为可落地加工的规整参数。炮管部分没有做过度的曲面雕花，外壁保留了微小的1:80锥度，既还原了古炮前装弹的膛口收窄特征，也适配普通车床的走刀加工路径，不需要定制特殊成型刀具，内壁做了0.2mm的壁厚差预留，给后续表面氧化发黑处理留出镀层余量，避免成品装配时炮膛与炮尾堵头出现过盈卡装。两个炮轮的辐条采用等距八辐布局，每根辐条与轮圈、轮毂的衔接处都做了R3的圆角过渡，没有尖锐的应力集中角，不管是用ABS注塑做展示样件，还是用铝合金铣削做金属复刻件，都能减少加工时的崩边概率，轮轴孔特意做了H7的公差带，和炮架上的钢轴配合时不需要额外修磨，装配后轮体转动没有旷量也不会卡滞。炮架的两根纵梁没有采用传统整木切削的结构，拆分成了上下叠合的两块金属板件，中间预留了炮耳轴的安装槽，耳轴的定位孔同轴度控制在0.05mm以内，炮身俯仰时两侧受力均匀，不会出现单边别劲的情况，纵梁前端的驻锄做了可翻折的铰接结构，铰接处的销轴孔做了沉头设计，装配后销轴端面和构件表面齐平，没有突出的刮蹭棱角。所有构件的棱边都做了0.5mm的倒角处理，既避免加工完成后锐边划手，也让喷涂哑光黑漆面时漆膜附着更均匀，不会在棱角处出现露底掉漆的问题。炮尾的点火孔位置特意做了局部加厚，避免薄壁处加工时被钻头钻穿，孔口做了微小的锥形倒角，方便后续引信的安放。整个模型没有无法加工的封闭内腔，所有结构都能通过普通三轴铣床、车床完成加工，不需要五轴设备就能做出还原度极高的成品，不管是做军工主题的展示摆件，还是作为金工实训的实操课题，都能直接对接加工流程，省去了二次改图调整结构的步骤。
