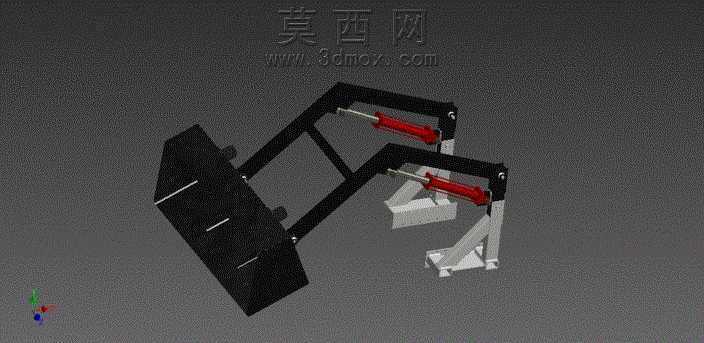

小型前端装载作业装置结构设计

小型机具挂载在通用动力框架上作业时，最容易出现的问题是动臂铰接点受力不均导致焊道撕裂，这套装载装置在结构排布时特意把两组液压油缸的安装座做了偏置处理，避开了动臂方管拼接的应力集中区。铲斗刃口的加强筋没有采用通长满焊的常规做法，而是分段预留了应力释放缺口，长期铲装散料时不会因为反复冲击出现筋板焊缝开裂的情况。动臂与挂载支架的铰接销轴做了台阶式公差配合，靠近焊道的一侧预留了0.2mm的装配间隙，抵消焊接变形带来的同轴度误差，装配时不需要反复铰孔就能顺利穿入销轴，日常维护拆检也不会出现销轴卡滞锈死的问题。铲斗背部的支撑肋板顺着物料推挤的受力方向排布，没有做规整的等距排列，而是在靠近斗齿的位置加密肋板间距，斗根位置的受力能直接传导到动臂连接座，不会出现斗根处板材凹陷变形的情况。液压油缸的进出油口朝向特意避开了作业时的落料飞溅区，油管排布顺着动臂内侧的走线槽固定，铲装作业时散落的砂石不会直接砸在油管接头上，减少了油管破损漏油的隐患。挂载连接座的贴合面做了铣平处理，与通用框架对接时不需要额外加调整垫片就能保证贴合面间隙小于0.1mm，螺栓锁紧后不会因为长期作业震动出现连接松动。铲斗的斗容没有盲目做大，而是匹配小型动力框架的举升能力，斗型做了浅弧面设计，散料卸料时不会出现斗底粘料残留的情况，举升过程中物料撒漏量比常规直壁铲斗减少近三成。动臂的方管选材没有用厚壁整管，而是在铰接受力点处加焊了补强衬套，既控制了整体自重，又保证了铰接位置的结构强度，不会因为举升重载出现动臂弯折变形。所有外露的焊道都做了打磨清根处理，没有凸起的焊瘤和尖锐边角，后期做漆面防护时能保证涂层附着力，户外作业时不容易出现锈层剥落的问题。
