自走式玉米收割作业设备三维结构设计

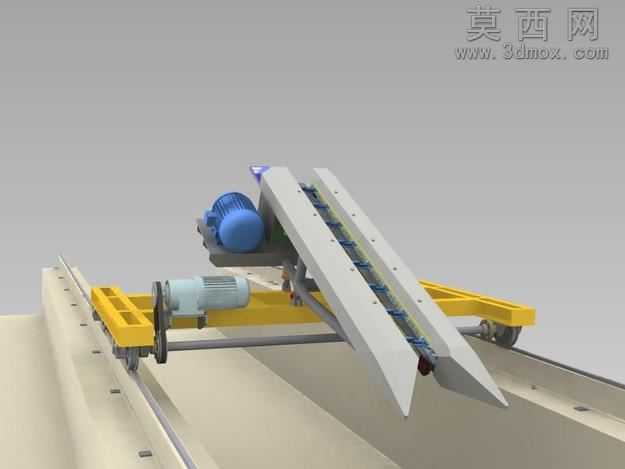

本作品为玉米收割作业专用设备的三维建模成果，建模过程严格遵循农用机械设计规范，先完成整体方案的布局规划，明确设备的作业幅宽、行走方式、动力传输路径等核心参数后，在三维软件中逐部件完成参数化建模。首先搭建设备的行走底盘框架，采用轨道适配式行走轮组结构，建模时精准还原轮组的安装定位尺寸、轮缘与轨道的配合间隙，保证行走机构运行的稳定性。割台部分作为核心作业组件，采用双分禾导板对称布局设计，建模时对导板的倾斜角度、导向曲面做连续平滑处理，还原导板引导玉米秸秆进入切割区域的功能形态，导板内侧设置夹持输送链结构，逐节还原链节、拨齿的装配关系，保证秸秆输送路径的顺畅性。动力系统部分分别设置行走驱动电机与作业组件驱动电机，建模时还原电机的外壳散热筋、接线盒、输出轴端的连接法兰细节，同时完成电机与传动机构的连接装配，清晰呈现带传动、轴传动的动力传递路径。设备的支撑框架采用型钢焊接结构形式，建模时还原各型钢的截面尺寸、焊接连接位的加强结构，保证整体机架的结构强度。渲染阶段针对不同部件赋予对应材质，行走轮采用耐磨橡胶材质，机架、导板采用喷涂防锈漆的金属材质，电机外壳采用铸铁哑光材质，输送链条采用镀锌金属材质，通过材质区分清晰呈现各部件的功能属性。整体建模过程严格控制各部件的装配干涉问题，所有运动部件预留合理的活动间隙，完整还原玉米收割机从分禾、夹持、输送到行走驱动的全部结构逻辑，可用于农用机械设计教学、结构优化验证、作业原理演示等场景，模型装配层级清晰，各部件可单独拆分编辑，便于后续针对不同作业需求做参数调整与结构改型。
