薄型气动活塞组件结构三维设计

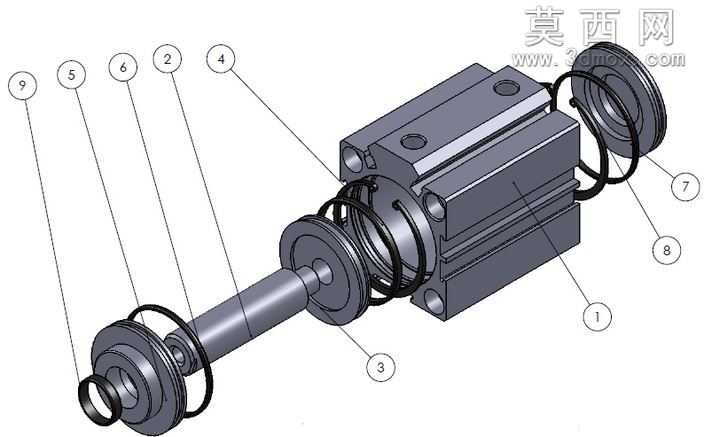

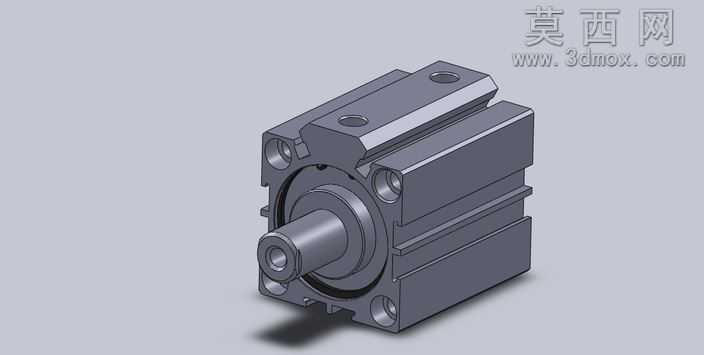

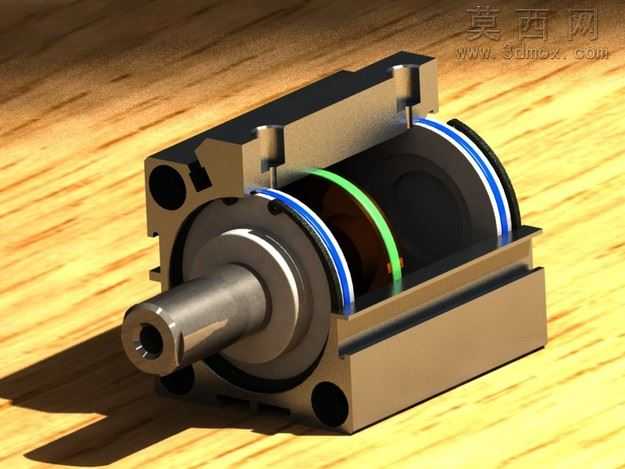

本作品为薄型气动活塞组件的三维参数化模型，采用SolidWorks完成全参数化建模与装配设计，建模过程严格遵循气动元件的通用设计规范，对每一个零件的尺寸公差、配合关系都做了严谨的定义，确保模型可直接用于后续的工程图导出、运动仿真与结构优化。模型整体为爆炸视图展示状态，清晰呈现了组件的全部组成零件：包含方形气缸缸体、活塞杆、前后端活塞盘、多组复位弹簧、密封环、缓冲垫圈、端盖紧固件等核心部件，各零件的建模均采用实体拉伸、旋转切除、倒角圆角等基础特征完成，未使用冗余的外部参考特征，模型特征树结构清晰，参数可编辑性强，方便使用者根据实际工况调整缸径、行程、活塞杆直径等核心参数。材质配置上，针对不同零件的功能属性做了区分：气缸缸体采用硬质阳极氧化铝合金材质，渲染时呈现哑光银灰金属质感，兼顾轻量化与结构强度；活塞杆采用调质45号钢材质，表面做镀硬铬处理，渲染时呈现高亮金属光泽，满足耐磨、低摩擦的运动要求；复位弹簧采用碳素弹簧钢材质，渲染时呈现深灰黑金属质感，还原弹簧的弹性件视觉特征；密封环采用丁腈橡胶材质，渲染时呈现哑光黑色橡胶质感，符合气动密封件的材质特性。结构设计上，该活塞组件采用紧凑型薄型气缸的布局方案，相比标准气缸大幅缩短了轴向安装尺寸，适合安装空间受限的自动化工位；双活塞盘的结构设计提升了活塞运动的导向稳定性，避免活塞杆运动过程中出现卡滞；多组复位弹簧对称布置，确保活塞复位时受力均匀，延长密封件的使用寿命；密封槽的尺寸设计符合气动密封件的安装标准，可直接适配市面上的标准O型圈与防尘圈，无需额外定制密封件。设计过程中充分考虑了组件的可装配性与可维护性，所有零件均采用标准化的尺寸设计，装配关系定义清晰，爆炸视图的拆解顺序完全符合实际装配流程，可作为气动元件设计教学、气缸结构认知、自动化设备选型参考的数字化模型使用，模型同时导出了STEP、IGES、STL等通用三维格式，可兼容绝大多数三维CAD软件打开编辑，也可直接导入切片软件用于3D打印样件验证。
