恒定速度万向联轴器结构三维设计

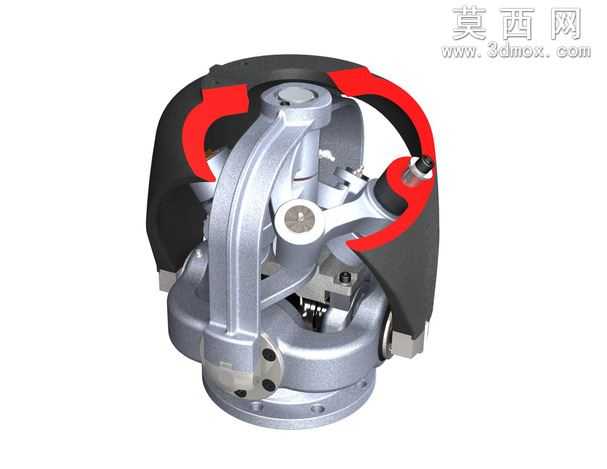

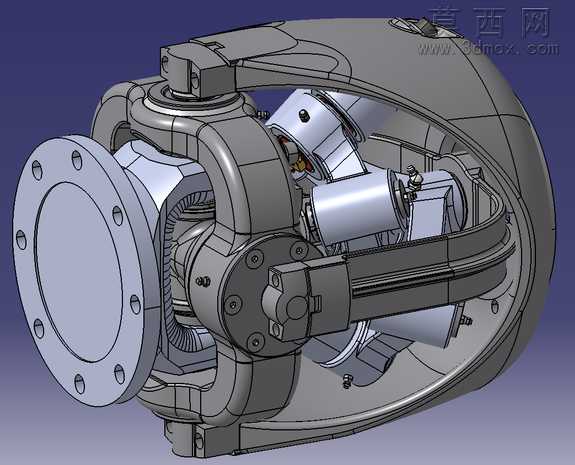

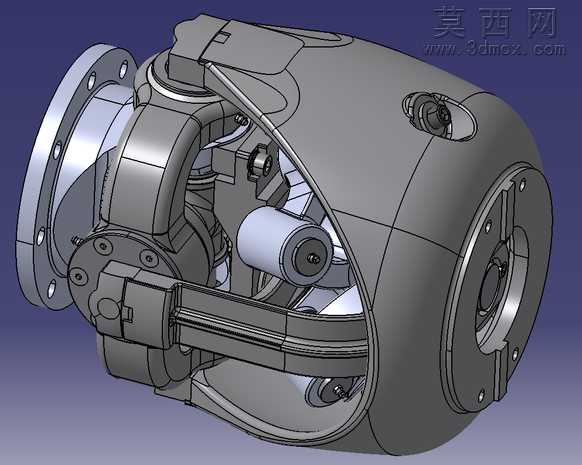

本作品为恒定速度万向联轴器的三维结构设计，建模过程中严格遵循机械传动件的设计规范，对各组成部件进行1:1比例的参数化建模，完整还原了联轴器的内部传动结构与外部壳体造型。建模阶段首先完成核心传动叉架、十字轴组件、转矩传递滚道的基础轮廓绘制，通过拉伸、旋转、扫描等基础特征命令构建主体结构，再对轴承安装位、密封槽、螺栓连接孔等细节特征进行精细化处理，确保每个配合面的尺寸公差符合机械装配要求，各活动部件之间预留合理的运动间隙，可在装配环境下实现10度联合角范围内的转动仿真，验证传动过程中无结构干涉。材质与渲染阶段，针对不同部件的功能属性匹配对应材质：外部壳体采用铸钢材质，调整金属粗糙度参数还原铸件表面的哑光磨砂质感，边缘处添加轻微的倒角高光体现机加工痕迹；内部传动滚道、十字轴等受力部件采用轴承钢材质，调高金属反射度表现淬硬处理后的光滑金属表面；密封件、缓冲衬套等非金属部件采用橡胶材质，调整漫反射参数还原橡胶的哑光弹性质感；法兰连接面做镀锌处理效果，螺栓紧固件做发黑处理效果，通过分层打光突出内部结构的装配层次，半剖视角下可清晰展示各部件的装配关系与动力传递路径。设计思路围绕真正恒定速度传动的核心需求展开，优化了传统万向节传动过程中的转速波动问题，通过双叉架配合滚道的结构设计，保证输入轴与输出轴在存在10度夹角的工况下，能够保持恒定的转速比传递6350毫微米达的额定转矩，壳体采用全包覆结构设计，预留注油孔与密封安装位，可实现内部传动部件的润滑密封，适配交通运输领域的动力传动场景，两端法兰结构采用标准化连接尺寸，可直接与对应规格的传动轴进行装配，整体结构紧凑，传动效率高，可承受较大的交变转矩载荷，满足复杂工况下的稳定传动需求。
