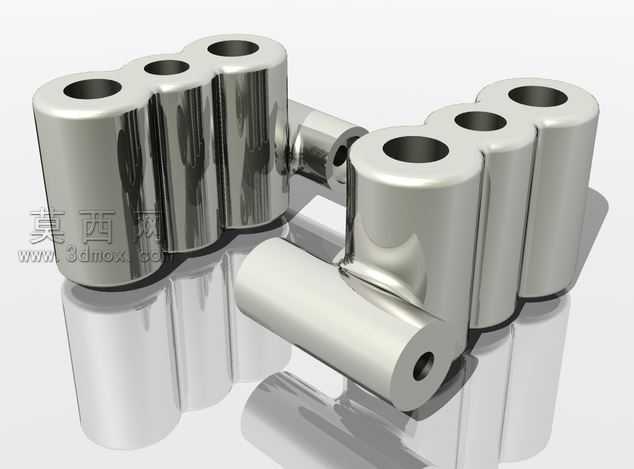

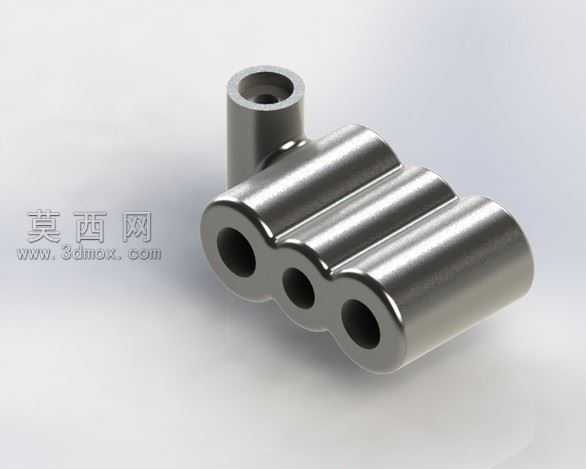

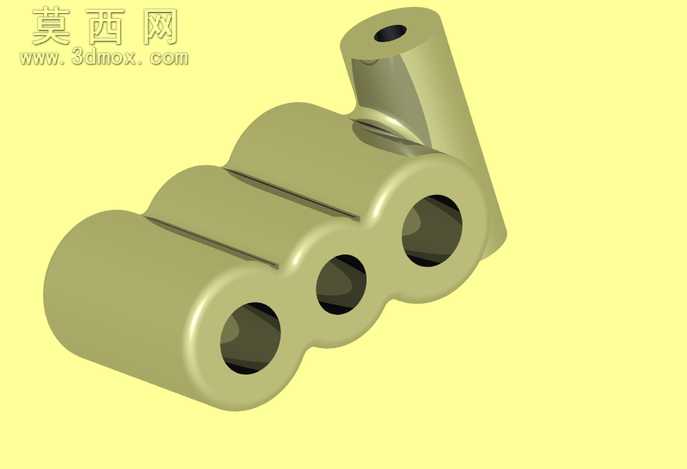

多孔并列排布的承力连接座在小流量流体分路场景里,最容易出现的加工隐患是相邻孔壁过薄导致的承压变形,尤其是侧支接口与主孔道衔接的位置,常规直角转接很容易在长期受内压时出现应力集中开裂。这款连接座的相邻主孔之间做了外凸的圆弧过渡筋,没有采用直壁相切的省料设计,每段过渡弧的曲率都匹配相邻孔的外壁半径,既不会额外增加过多的坯料重量,又能把孔壁之间的薄弱区域厚度提升近两成,哪怕是采用常规6061铝棒铣削加工,也能在1.2MPa的常规工作压力下避免孔间鼓胀变形。侧支接口的位置没有选在最外侧主孔的正上方,而是偏移了12度的夹角,这个角度不是随意设定的,加工时铣刀从侧方进刀不会和相邻主孔的装夹定位块发生干涉,不需要二次翻面装夹就能完成侧孔的钻削与端面铣平,能把单件加工的装夹校正时间压缩近三分之一。主孔的端口都做了1毫米宽的45度倒角,不是为了外观好看,硬管插入装配时,倒角能引导密封圈顺利滑入孔内,不会出现密封圈被孔口锐边切破的隐患,哪怕是现场徒手装配也能保证密封件不被损伤。侧支接口的通孔与相邻主孔的贯通处做了小圆角过渡,没有留尖锐的相贯线棱边,流体经过时不会在棱边位置产生扰流啸叫,长期通带微小杂质的流体时,也不会因为棱边扰流导致局部冲蚀磨损。外轮廓的所有非配合面都留了0.3毫米的喷砂余量,没有做高光镜面处理,既可以掩盖加工时留下的细微刀痕,也能在日常拆装时避免表面被扳手刮花后出现明显锈迹。底部的安装贴合面没有做整面铣平,只在两个紧固孔周围留了环形的贴合凸台,其余位置做了0.5毫米的下沉,哪怕安装基面有轻微的平面度误差,也能保证紧固时连接座不会因为基面不平出现翘曲,导致主孔轴线偏斜影响管路对接精度。
