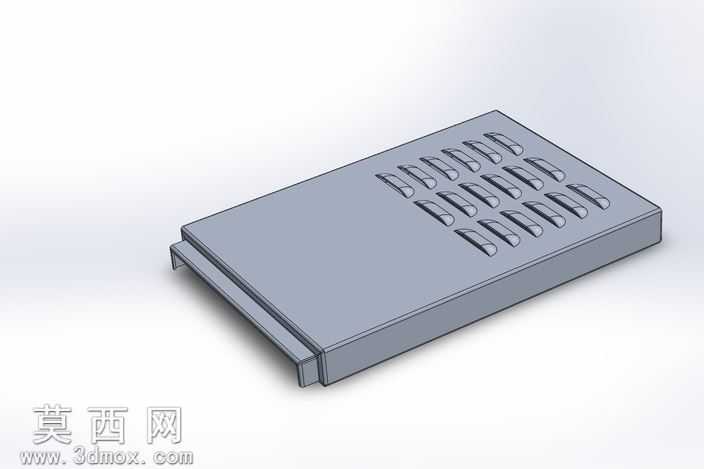

带百叶窗结构的钣金壳体零件设计

本作品为采用三维建模软件完成的钣金壳体类零件设计，整体呈现规整的薄壳长方体形态，建模过程严格遵循钣金设计的工艺规范，优先采用基体法兰特征构建零件的主体基础轮廓，保证壳体壁厚均匀一致，符合常规钣金冲压加工的料厚选取标准。零件主体的侧边设计有翻边插接结构，建模时通过边线法兰特征完成翻边的参数化构建，精准控制翻边的高度、折弯半径以及折弯扣除参数，确保该结构可实现相邻钣金件的快速插接装配，无需额外辅助连接件即可完成初步定位，适配批量生产中的快装需求。零件上表面规则阵列排布多组成型百叶窗结构，该特征通过钣金成型工具调用并完成参数调整后阵列生成，每一组百叶窗的凸起高度、开口角度、成型圆角均保持统一，既保证了壳体内部空间与外部的空气流通能力，可满足内置元器件的散热通风需求，同时通过一体化成型的凸起结构提升了薄钣金壳体的整体结构刚性，避免大平面薄钣金易出现的变形翘曲问题。建模全程规避了不符合钣金工艺的尖锐直角、零折弯半径等错误设计，所有折弯处均预留了适配常规冲压模具的工艺圆角，所有特征均可通过展开命令一键展开为平板下料图，可直接对接激光切割、冲压折弯的常规钣金加工工序。渲染阶段采用哑光金属材质模拟常见冷轧钢板钣金的表面质感，通过环境光遮蔽效果凸显百叶窗的凹凸结构与侧边翻边的层次关系，整体建模逻辑贴合实际钣金加工流程，结构设计兼顾了装配便利性、散热功能性与结构强度需求，可作为电气盒壳、设备外罩类钣金产品的设计参考。
