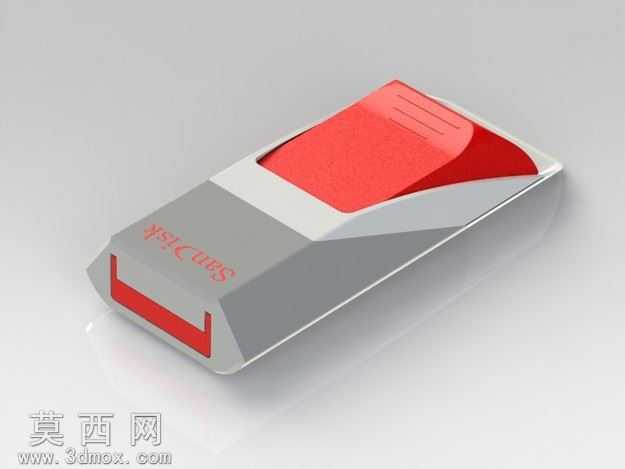

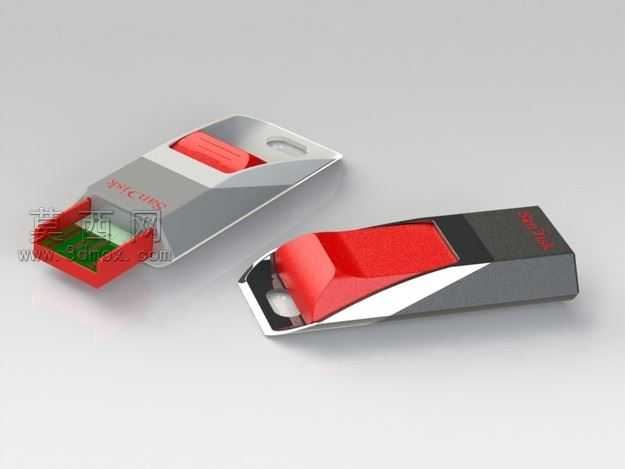

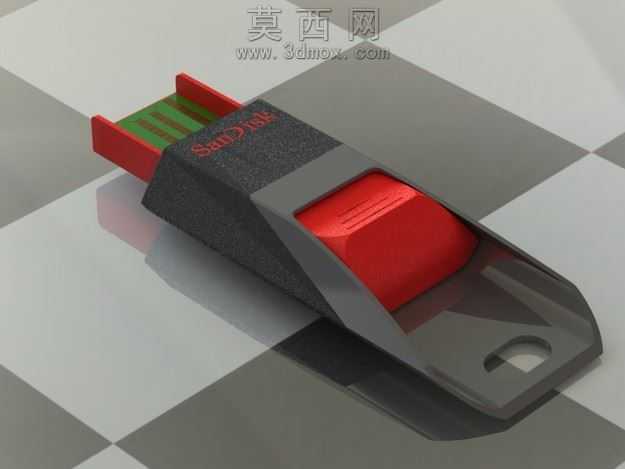

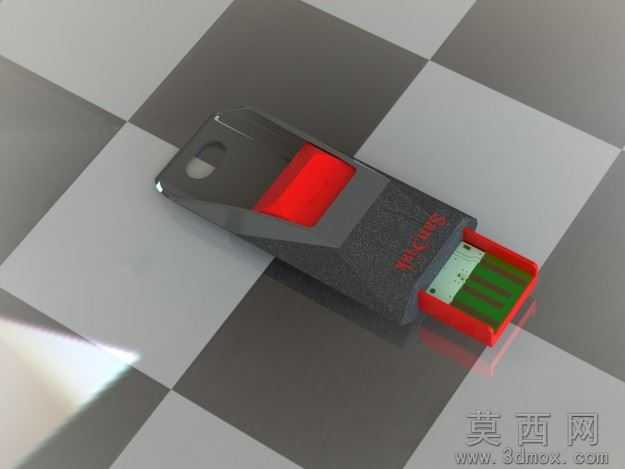

推拉式闪迪U盘外观与结构三维设计

消费级数码配件的注塑量产环节，最容易被忽略的就是推拉结构的行程公差匹配，不少同类型U盘在批量组装后，会出现推钮卡滞、USB接头伸出不到位、滑盖松垮晃动的问题，根源就在三维设计阶段没有把注塑件的收缩余量、装配间隙、卡扣限位的细节做足。这款闪迪推拉式U盘的结构设计，刚好把这些量产端的痛点都做了针对性的适配处理。外壳的上下盖扣合位做了0.15mm的错位止口，不用额外打胶或者加超声线，组装时靠卡扣就能实现紧密贴合，日常揣在口袋里反复摩擦也不会出现上下盖脱开的情况，止口边缘做了R0.2的小圆角，注塑脱模时不会产生飞边，省掉了后期人工修边的工序成本。推钮的滑动轨道没有做整面的贴合设计，而是在轨道两侧做了三条凸起的导向筋，既减少了推钮滑动时的摩擦阻力，又能避免注塑件轻微变形导致的卡滞，推钮的前后限位做了硬胶挡块，挡块位置特意留了0.1mm的缓冲余量，就算用户用力过猛推到极限位置，也不会把挡块撞断。USB接头的固定槽做了两个对称的倒扣，接头压入后不会因为反复插拔出现松动移位，接头伸出的行程刚好控制在12mm，既保证了插入电脑USB接口时的咬合深度，又不会因为伸出过长导致外壳受力断裂。外壳的曲面过渡没有做尖锐的棱角，所有手持接触的位置都做了大弧度的圆角处理，握在手里不会有硌手的感觉，表面的晒纹区域做了细微的防滑纹理，夏天手心出汗的时候拿取也不会打滑。尾端的挂绳孔做了加厚的围边，就算挂在钥匙串上反复拉扯，也不会出现孔位开裂的问题。两种配色的外壳在分模线的处理上都做了隐藏设计，分模线刚好落在曲面的转折位置，组装后从外观上几乎看不到明显的合模痕迹，省去了后期打磨外观的工序。推钮表面做了细微的凸点纹理，拇指推动的时候能有清晰的触感反馈，不用低头看就能凭手感完成推拉操作。内部的PCB板容纳腔做了精准的限位筋，板子装入后不会在壳体内晃动，就算U盘从一米高度跌落，PCB板上的闪存芯片也不会因为磕碰出现虚焊。这些细节处理没有追求花哨的结构设计，全是围绕量产加工的便利性、日常使用的耐用性做的取舍，没有多余的装饰结构，每一处造型都对应实际使用的需求，不管是用来做注塑模具设计的参考，还是拆解学习消费数码产品的装配逻辑，都有很强的实用参考价值。
