多通路法兰式管道转接接头结构设计

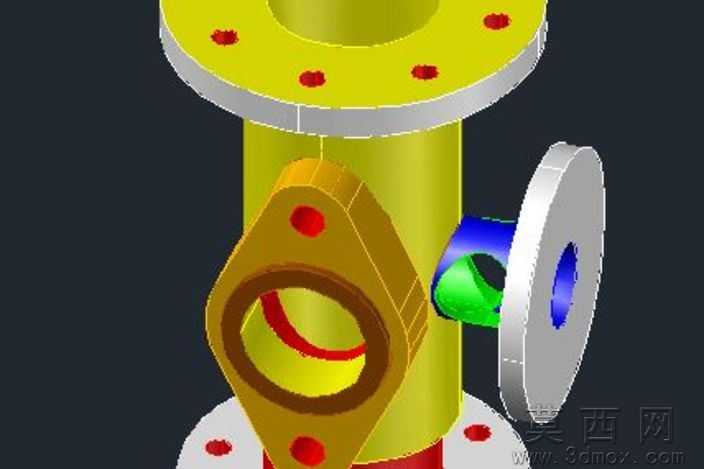

现场管路布设中，多向分流的转接位置最容易出现密封失效、应力集中的问题，传统焊接式三通或四通接头一旦成型就无法调整接口朝向，遇到现场管线错位的情况只能强行掰管对位，长期运行下焊缝位置容易因为交变应力出现渗漏，带法兰的转接结构就是为了解决这类现场适配难题诞生的。这款转接件的主通路采用上下贯通的等径法兰结构，法兰盘上的螺栓孔做了锪平处理，避免螺栓拧紧时因为接触面倾斜出现偏载，密封面预留的环形槽可以适配不同厚度的非金属垫片，哪怕是工况温度出现小幅波动，垫片的形变余量也能填补密封面的微观间隙。侧向引出的两个接口没有采用和主通路垂直相交的常规布局，其中一个带菱形安装座的接口偏转了15度，刚好能避开主通路法兰的螺栓操作空间，现场拧螺栓的时候扳手不会和侧路管路发生干涉，菱形安装座的两个固定孔做了沉头设计，安装后螺栓头不会突出座面，避免和周边管线产生剐蹭。另一个侧路接口采用了快装法兰结构，法兰盘的厚度比主通路法兰薄3毫米，适配低压支路的快装需求，接口和主通路相贯的位置做了圆角过渡，没有留下尖锐的内角，流体经过的时候不会产生明显的涡流压损，也避免了杂质在夹角位置沉积堵塞。加工这类转接件的时候，相贯线位置的焊缝余量需要提前预留，主通路的圆柱面和侧路接口的对接位置如果直接按理论尺寸下料，焊接后会因为热变形出现接口同轴度偏差，提前在侧路接口的根部留出0.8毫米的加工余量，焊接完成后再一次性镗削内孔，就能保证各通路的内壁光滑无台阶。法兰盘的端面和管路轴线的垂直度必须控制在0.1毫米以内，不然法兰对接的时候垫片受力不均，高压工况下很容易出现刺漏，实际加工中会把法兰盘和管路预装点焊后，再上车床一次车削两端密封面，避免分体加工带来的装配误差。侧向安装座的贴合面没有做全平面加工，只在固定孔周边铣出了两个环形贴合区，既减少了精加工的面积，又能保证安装时的贴合紧密性，不会因为安装面的平面度误差导致固定螺栓出现附加应力。这类转接结构不用在现场做焊接作业，所有接口都采用法兰或紧固件连接，后期维护的时候可以单独拆卸某一个支路，不用把整个管段都切割下来，在化工流体输送、车间压缩空气管网、小型液压站的管路布设中都能适配，不同通路的管径差也可以根据实际需求调整，不用重新改动主体的安装尺寸。
