带T型固定吊环的多股捻合钢丝绳结构

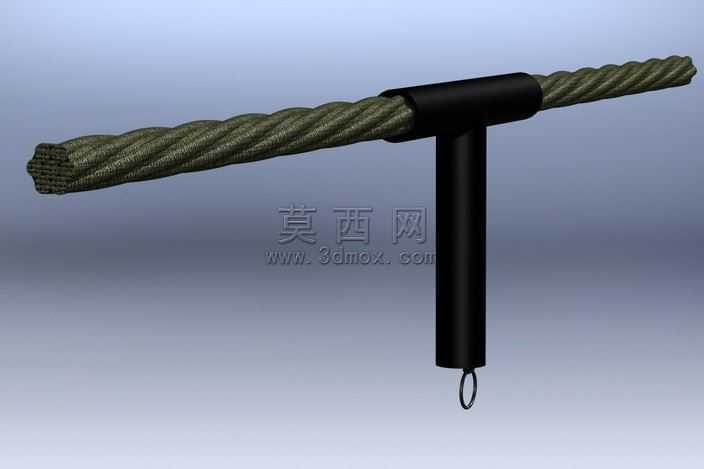

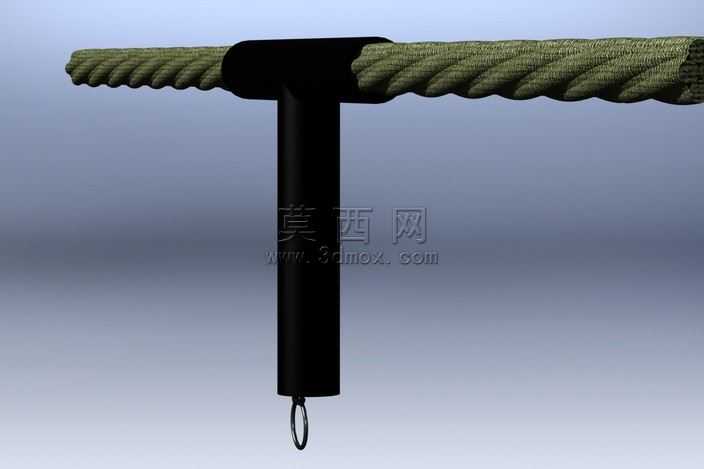

现场吊装作业里，钢丝绳与固定端的衔接位置常年是应力集中的重灾区，不少早期索具设计只关注绳体本身的破断拉力，忽略了固定套筒与绳体接触段的压合应力分布，要么压接过紧导致绳股内部钢丝提前出现疲劳脆断，要么压接过松在交变载荷下出现绳体滑移脱出的隐患。这款带T型固定吊环的钢丝绳结构，在固定套筒的内孔做了微锥度渐变设计，靠近绳体伸出端的内孔直径比绳体外径大0.2mm，往吊环侧逐步收窄到与绳体过盈0.15mm，压接时不会在绳体入口处形成硬剪切边，交变载荷下绳股的弯曲应力能顺着锥面逐步释放，不会在某一个截面集中累积。绳体采用多股交互捻的结构建模时，特意还原了每股钢丝的螺旋升角差异，外层股与内层股的捻向相反，承重时不会出现单股受力不均的情况，绳体端面的钢丝截断面做了微小的圆角处理，不是生硬的平面切割，对应实际加工中绳头裁切后的打磨工序，避免尖锐断口在穿装时划伤操作人员，也减少应力集中导致的绳头散丝风险。T型套筒的竖直段末端的吊环，与套筒主体采用圆弧过渡衔接，没有直角转折，吊环的内孔做了抛光级的曲面顺滑处理，挂装卸扣时不会出现卡滞，长期承重时吊环与卸扣的接触压强能均匀分布，不会在局部出现压痕变形。套筒与绳体的接触段没有做整段全压合，而是预留了15mm的非压合缓冲段，绳体受拉产生微小形变时，这段区域的绳股可以有轻微的蠕动空间，抵消部分冲击载荷，不会因为整段锁死导致绳体在套筒边缘出现弯折断丝。实际加工适配时，这个锥度内孔的套筒可以采用冷挤压工艺一次成型，不需要额外的切削加工，压接时的压力参数也更容易控制，不会因为压力波动导致压接质量不稳定，绳体的捻合间隙在建模时也预留了润滑脂的填充空间，对应实际使用中定期注脂养护的需求，减少钢丝之间的干摩擦磨损，延长索具的整体使用寿命。吊环的挂接方向与绳体的受力方向呈垂直布局，侧向受力时T型结构的水平段能贴靠在固定基座表面，不会出现绳体扭转打转的情况，避免钢丝绳因为额外扭转出现股间松动。
